Чтобы пользоваться дрелью было более удобно, необходимо обзавестись специальной стойкой. При помощи этого приспособления можно сделать из обычного инструмента настоящий профессиональный станок, который подойдет даже для наиболее сложных работ. Стоит отметить, что не обязательно покупать такую конструкцию, так как ее можно изготовить самостоятельно. Однако перед этим надо разобраться, как делается стойка для дрели своими руками.
Преимущества и недостатки
У самодельных стоек для электродрели есть ряд достоинств и недостатков, с которыми надо заранее ознакомиться. Среди преимуществ можно выделить следующее:
- дешевизна самостоятельного изготовления;
- изготовить такой штатив можно даже из подручных средств, используя ненужные детали;
- если придерживаться схемы, удастся сделать держатель, характеристики которого будут лучше, чем у покупных моделей.
Среди недостатков можно выделить ограниченный функционал самоделок. Например, с их помощью нельзя делать сверлить под углом.
Основные элементы
Перед тем как сделать стойку для дрели, необходимо ознакомиться с перечнем основных элементов такой конструкции. К ним можно отнести следующее:
- Станина. На ней закрепляются основные элемента изделия.
- Стойки. Используются в качестве направляющей.
- Ручки. Нужны для контролирования вертикального перемещения электродрели в процессе рассверливания отверстий.
- Дополнительные узлы. Делают держатель более устойчивым и надежным.
Важно! Собирать конструкцию надо только по специальным чертежам.
Устройство станка
Прежде чем разобраться, как сделать стойку для дрели своими руками, надо узнать устройство конструкции. Состоит станок из следующих узлов:
- Основой самодельного станка служит станина. Деталь представляет собой площадку, на которой закреплена стойка.
- Каретка исполняет роль держателя ручной дрели. Узел зафиксирован на стойке и перемещается по ней с помощью механизма из мебельных направляющих.
- Рукоятка необходима для управления работой механизма. Ручкой опускают каретку с дрелью по стойке во время сверления и возвращают наверх в исходное положение.
- Дополнительные узлы позволяют расширить функциональность станка. Появляется возможность сверления под разным углом и фрезеровки мелких деталей.
Собрать сверлильный станок можно из дерева, металла или использовать станину от старого фотоувеличителя. В любом случае надо усвоить важное требование: чем мощнее ручная дрель, тем прочнее нужна стойка.
Как выбрать материал
Прежде чем сделать самоделку для прикрепления дрели, подбирают нужный материал. Для этого понадобятся:
- толстая доска из соснового дерева;
- фанера толщиной 15 мм;
- мебельные направляющие;
- профильный лист из металла;
- автомобильная втулка;
- металлическая труба;
- гайка крыльчатого типа;
- болты и саморезы для крепления деталей.
Все вышеперечисленные материалы надо подготовить заранее, чтобы они были под рукой.
Подготовка к работе
Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.
Инструмент
Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:
- Циркулярная пила или распиловочный станок.
- Электролобзик.
- Углошлифовальная машинка (УШМ или просто «болгарка»).
- Дрель или шуруповерт.
- Шлифовальный станок.
- Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.
Материал и комплектующие
Для изготовления станка своими руками потребуется следующие материалы и комплектующие:
- Фанера 15 мм.
- Доска сосновая, массив;
- Мебельные направляющие для ящиков;
- Втулка;
- Мебельная футорка;
- Крыльчатая гайка;
- Крепеж: болт М6, саморезы различной длины.
Основные конструктивные элементы
Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:
- Основание:
- Шпиндельная коробка;
- Платформа (горизонтальная опора);
- Сверлильный стол;
- Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
- Дрель (шуруповерт);
- Механизм подпружинивания и рукоятка подачи сверла.
Как сделать простую сверлильную стойку для электродрели
Стойку, где будут устанавливаться направляющие для фиксации дрели, делают из древесной или железной плиты. Проще всего делать ее из древесины. Из этого материала удастся сделать конструкцию, с помощью которой можно будет фиксировать небольшие дрели.
Чтобы собрать стойку, выполняют такие действия:
- На установленной станине разместить подпорку.
- К основанию при помощи шурупов прикрепить стойку конструкции и закрепить ее к подпорке.
- Зафиксировать направляющие.
- Прикрепить к направляющим каретку, на которой будет установлен фиксатор дрели.
После изготовления фиксатора надо обязательно проверить его, установив на него электродрель.
Инструкция по изготовлению
Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.
Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.
Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.
Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.
Изготовление деревянного станка
Сборка деревянной конструкции осуществляется следующим образом:
- Изготовление станины размером 55х55 см. Делается она из обрезной доски толщиной не меньше 200 мм.
- Установка вертикальной стойки. Для этого к станине прикрепляют доску длиной около 70 см.
- Фиксация направляющих. Они крепятся к тыльной стороне кареток.
- Установка колодки. Они фиксируются железными уголками к установленной ранее стойке.
- Создание отверстия в колодке. Оно делается при помощи лобзика. Диаметр отверстия должен быть таким, чтобы в него свободно проходил корпус электрической дрели.
Важно! Перед изготовлением стойки для дрели своими руками делается чертеж со всеми размерами.
Необходимые материалы и инструменты
Если вы все-таки решились сделать конструкцию самому, можно приступать к реализации. Для изготовления стойки для дрели понадобятся:
-
Широкая доска или ДСП/ДВП плита. Можно использовать металлический лист, тогда конструкция получится более прочной и долговечной.
- Направляющие. Их роль могут выполнять алюминиевые или стальные трубки, уголки, мебельные направляющие.
- Метизы для крепления.
- Электролобзик, болгарка, электродрель или шуруповерт. Если использовать материалы из металла, понадобится сварочный аппарат.
- Металлические угольники для придания конструкции необходимой жесткости.
- Ручка-рычаг для управления перемещением рабочей каретки.
- Пружина возвратного механизма.

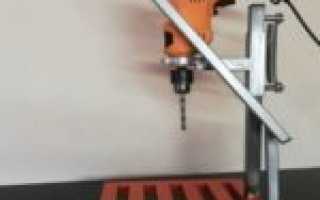

Изготовление стального станка
Процесс создания станка из металлических листов похож на процедуру изготовления деревянной конструкции. Однако стальную стойку делать намного труднее. Чтобы изготовить ее, надо выполнить такие действия:
- Создание станины. Делается она из стальной плиты толщиной 1 см.
- Фиксация стойки. Создается из трубы диаметром 35 мм. Ее приваривают к станине.
- Изготовление каретки. Понадобится трубка диаметром от 40 мм. На ней фиксируют стальной хомут для установки дрели.
После сбора конструкции надо проверить ее надежность. Для этого к ней нужно прикрепить электродрель и проверить, насколько удобно с ней работать на стойке.
Как сделать станок для дрели
Для начала берем небольшую часть металлической квадратной трубы и присвариваем по краям две втулки. Затем берём небольшое круглое кольцо( можно также сделать из части круглой трубы) и привариваем две гайки. В гайки вкручиваем болт. Из трёх металлический пластин делаем П образное основание. Дальше берём два металлических штыря и привариваем их к основанию. У нас получиться стойки с направляющими. На стойки нужно надеть пружины. Далее надеваем прямоугольную трубу со втулками на стержни с пружинами.
Также можете посмотреть видео по созданию металлических станков.
Изготовление станка из профильных труб
Многие делают изделия для фиксации дрели из профильных труб. Такие конструкции отличаются повышенной надежностью и стойкостью. Они способны выдержать даже наиболее крупные модели электродрелей.
Изготавливаются изделия из профильных труб так же, как и стальные конструкции. Единственное отличие заключается в том, что в качестве основания не обязательно использовать металлические листы. Для подставки подойдет и древесина. Однако она должна быть достаточно прочной, чтобы выдержать нагрузки.
Плюсы и минусы самодельных стоек
Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.
Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).
Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.
Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).
При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.
Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.
Вертикальная стойка для шуруповерта своими руками
При желании люди могут сделать универсальную конструкцию, которая подойдет и для шуруповерта. Делается она следующим образом:
- Создание подставки. Она делается из досок или фанерного листа толщиной 20 мм.
- Крепление направляющих. Для этого по краям подставки шурупами фиксируется две металлические трубы.
- Установка подвижной части. Она должна размещаться на амортизаторах из пружины.
Завершив сборку конструкции, в центре направляющей делается круглое отверстие для фиксации шуруповерта.
Читайте также:
Стойка для дрели ДИОЛД СМС-43
Устройство состоит из трёх основных узлов — основание, колонна и траверса для крепления электродрели. Основание и траверса изготовлены из силумина. Поверхность стола и ножки шлифованы за одну установку, то есть они параллельные, что обеспечивает перпендикулярность при сверлении. В основании фрезерованы пазы для крепления тисков. Высота колоны — 50 см, диаметр — 25 мм. Диаметр отверстия под дрель — 43 мм. Для ограничения глубины сверления есть стопорное кольцо. Направляющие для дрели заводского изготовления объединяет:
- тип конструкции;
- эстетичный вид;
- неточность сборки;
- разные поставщики;
- один изготовитель — Китай.
Направляющая для дрели своими руками
Не обязательно приобретать направляющие в специализированных магазинах. Их можно изготовить и самостоятельно. Делается конструкция следующим образом:
- Создание основания. Можно сделать из металла или дерева.
- Фиксация опор. Делаются они из труб, которые соединены с основанием.
- Установка мебельных направляющих. Они прикручиваются к опорным элементам.
Важно! В верхней части направляющих монтируют каретку. В ней размещается фиксатор для установки инструмента.
4-ка лучших направляющих для дрели
Механика сверления отверстий на первый взгляд кажется достаточно простой. Вращается сверло, вы прилагаете усилие вдоль оси инструмента, и углубляетесь в заготовку. При этом на сверло действуют различные векторы силы, от которых напрямую зависит точность и качество сверления.
- Вращение вокруг своей оси, да еще и с усиленным трением на кромке, стремится увести сверло в сторону. Особенно это заметно при начале работ, когда наконечник еще не заглублен в заготовку. Если поверхность имеет обратный радиус закругления (например, труба), начать сверление практически невозможно: кончик будет все время соскальзывать. При работе с металлами, можно применять кернение: создание небольшого углубления в нужной точке. Однако такой способ не всегда возможен. А если вы работаете с пластиком или керамикой – он неприемлем вовсе.
- Уже в процессе углубления в материал (речь идет о глубоких отверстиях, где длина намного превосходит диаметр), паразитный вектор силы стремится увести сверло от прямолинейного движения вдоль оси. Это происходит по причине неравномерного трения о боковые стенки отверстия.
- Точный угол сверления относительно поверхности заготовки выдержать крайне сложно, тем более на глубоких отверстиях. Выполнить такую работу вручную практически нереально, особенно если задано значение, отличное от 90°.
- Если вы сверлите отверстия большого диаметра (например, углубление под выключатель в стене), начать работу, и выдержать направление еще сложнее.
Да, существуют сверлильные станки. Но они позволяют работать лишь с заготовками небольшого диаметра. К тому же, громоздкое оборудования занимает место в квартире. Кроме того, работа на стене с помощью станка не выполняется.
Для облегчения пользования дрелью производители предлагают специальные направляющие. Это приспособления, позволяющие сохранить правильное позиционирование инструмента относительно заготовки как перед началом работ, так и в процессе заглубления в материал. Главное преимущество этих устройств – мобильность и ценовая доступность (относительно сверлильных станков).
Кондуктор
Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.
Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.
Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.
Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.
Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.
Достоинства:
Недостатки:
- невысокая точность (в направляющей втулке есть небольшой люфт);
- изнашивающее воздействие на сверло.
Направляющие со скользящей кареткой (бытовой вариант)
Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.
Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.
Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.
Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.
Преимущества:
- доступная цена;
- высокая точность позиционирования.
Недостатки:
- работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.
Полупрофессиональные направляющие для дрели
Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.
Профессиональные направляющие для дрели
Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?
Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.
Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже. К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения.
Преимущества:
- высокая точность;
- продуманное крепление на заготовке;
- возможность выполнять работы с высокой интенсивностью и нагрузкой.
Недостатки:
- высокая стоимость;
- узкая специализация.
Итог
Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:
Источник: https://instrumentiks.ru/reyting/luchshie-napravljajushhie-dlja-dreli
Механизм для перемещения дрели в вертикальном направлении
Каждая стойка должна иметь специальный механизм, отвечающий за вертикальное перемещение инструмента. Делается он из таких деталей:
- ручка для перемещения конструкции;
- пружина для поднятия инструмента в исходное положение.
Изготовить такой механизм достаточно просто. Необходимо установить пружину под кареткой, где установлена дрель. Рекомендуется использовать прочную пружину. Она будет лучше справляться со своей задачей.
Изготовление механизма управления
Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.
В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:
- Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.
- Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.
Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.
Станок из фотоувеличителя
Люди, которые не хотят самостоятельно делать всю конструкцию, могут воспользоваться старым фотоувеличителем. Именно на его основе многие делают станки для электродрели.
Инструкция по изготовлению:
- Разбор фотоувеличителя. Из него надо извлечь все старые линзы, так как они не понадобятся.
- Перевернуть подъемный механизм. Это делается, чтобы можно было пониже опустить электродрель.
- Фиксация дрели. Чтобы ее установить, надо к подъемному механизму прикрепить металлический хомут. В него будет вставляться инструмент.
Важно! Надо обязательно проверить, хорошо ли зафиксирована дрель. Она не должна болтаться во время работы.
Изготовление устройства в домашних условиях
Многие пользователи сетуют на хлипкость конструкции стоек китайского изготовления. С помощью такого приспособления для сверления под прямым углом точности добиться очень трудно. Поэтому умельцы конструируют направляющие для дрели своими руками, делая ставку на надёжность и точность сверления.
Как и у стандартных изделий, самоделка состоит из стола, стойки, траверсы и штурвала. Основание делают металлическое, одновременно оно является рабочим столом. Для изготовления применяют листы металла толщиной 10 и более миллиметров. В предлагаемой конструкции основание изготовлено из двух швеллеров, сваренных электросваркой в единое целое. Размер стола — 400х320х64 мм. Колонна изготавливается из профильной трубы квадратного сечения размером 25х25 мм и толщиной стенки 1 мм. Длина колонны — 600 мм.
Траверса изготавливается из такой же трубы, но размером 30х30 мм, к которой приварена пластина толщиной 15 мм с отверстием под шейку дрели и прорезью 4 мм для фиксации зажимным устройством.
Подъёмное устройство сконструировано на базе троса, один конец которого крепится к траверсе, второй — к верхнему торцу стойки. Наматывается трос на ось, закреплённую на траверсе. На одном конце оси установлен штурвал. Траверса надевается на колонну и укрепляется за счёт троса.
Стойка в сборе с траверсой устанавливается в карман из квадратного профиля сечением 30х30 мм и высотой 150 мм. Фиксируется в кармане винтами.
Конструкция направляющей для дрели, сделанная своими руками, мощная. Она обеспечивает точность и вертикальность сверления.
Самодельный кондуктор
Домашнему мастеру часто приходится ремонтировать мебель или изготавливать простые изделия из дерева, где соединение деталей выполняется встык. В таком случае необходимо обеспечить точность и перпендикулярность отверстий. На глаз это не сделаешь, не у всех есть сверлильный станок или направляющая приставка для дрели, поэтому в мастерской должно быть устройство для сверления отверстий под прямым углом.
Классическим приспособлением для точного сверления является кондуктор или направляющее устройство для сверла. Выглядит прибор очень просто: металлическая планка шириной 200х40х10 мм, в которой просверлены отверстия разного диаметра. Такой тип кондуктора называется накладной, его преимущества:
- упрощает работу;
- повышает точность сверления;
- гарантирует отверстие под углом в 90 градусов.
Такую вещь можно купить в магазине, но не всегда она подходит для конкретной работы. Поэтому простую направляющую для сверла можно изготовить самостоятельно.
Чтобы сделать насадку для сверления под прямым углом в торце плиты ДСП, понадобится:
- электролобзик;
- шлифмашинка;
- две струбцины;
- набор свёрл;
- обрезки ДСП, толстослойной фанеры и обрезки ДВП;
- набор втулок одинакового наружного диаметра;
- шурупы 4х25 и 3,5х16 мм.
Нужно подготовить планку ДСП размером 200х20х20 мм под втулки, а также две боковины из фанеры 200х30х5 мм. В планке ДСП отчертить осевую линию и разметить отверстия под сверловку. Просверлить все отверстия сверлом под наружный диаметр втулок. Чтобы обеспечить точность и угол в 90 градусов, сверлить нужно на станке. Внутренний диаметр втулок должен соответствовать потребностям для сборки мебели.
В полученные отверстия следует запрессовать втулки. Чтобы собрать устройство, нужно к планке, где установлены втулки, прикрепить шурупами с двух сторон боковины из фанеры толщиной 5 мм. Затем нужно проверить точность изготовления. Для этого необходимо наложить кондуктор на торец плиты ДСП.
Фрезер своими руками
Электродрель — это прекрасно сбалансированный, тихий и надёжный в работе инструмент. Умельцы постоянно придумывают насадки и делают приспособления для дрели своими руками, чтобы расширить её функциональные возможности.
Принцип действия многофункционального инструмента прост. Основа — вращательное движение вала с высокой частотой. Многофункциональное устройство позволяет выполнять широкий спектр работ: сверловку, шлифовку, отрезку, зачистку, распиловку, фрезерование. Достаточно установить на шпиндель подходящую рабочую насадку — и дрель превращается в станок. Благодаря такой трансформации её называют универсальным инструментом. Она может быть
- болгаркой;
- точилом;
- фрезером;
- сверлильным или токарным станком.
Для небольшого объёма фрезерных работ по дереву нет смысла покупать дорогостоящий ручной фрезер, если в доме есть электродрель. С её помощью можно сконструировать простую насадку на дрель. Из фанеры толщиной 8 мм вырезать кольцо с внешним диаметром 100 мм, внутренним — 50 мм. По краям кольца друг против друга прикрутить шурупами два деревянных бруска 20х30 мм и длиной 100 мм.
Сделать крепление для дрели из двух брусков, предварительно вырезав в них отверстие 42 мм. Полученное крепление установить при помощи шурупов на бруски кольца. Всё, насадка готова. Закрепить её на шейке электродрели, зажать в патрон торцовую фрезу, предварительно выставив размер, фрезеровать контуры деревянных изделий.
Любое приспособление, сделанное своими руками для упрощения работы в мастерской и гараже, принесёт пользу. Очень часто приходится сверлить отверстие у края доски, из-за чего возникает вероятность увода сверла в сторону, поэтому без приспособления или кондуктора не обойтись. Трубы малого диаметра очень трудно начать сверлить без специальной приставки, так как сверло уходит в сторону. И таких проблем масса, поэтому каждое сделанное устройство в домашней мастерской пригодится.
Дополнительное оснащение самодельного станка
Некоторые изготавливают дополнительное оснащение для самодельных сверлильных станков, чтобы дрель могла свободно передвигаться и в горизонтальном направлении. Для этого понадобится дополнительный металлический столик. Он оснащается тисками, с помощью которых фиксируется обрабатываемая деталь.
Горизонтальное движение будет осуществляться за счет специальной винтовой передачи. Она регулируется рукоятью. С ее помощью можно будет вручную настраивать положение электродрели. Это позволит более точно делать отверстия в просверливаемых деревянных или металлических деталях.
Стойка Для Дрели Из Амортизатора
Делаем стойку для дрели своими руками: инструкция, чертежи, видео
Значительно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совсем несложно. Размещение дрели на такой стойке (ее можно сделать и поворотной), позволяет превратить обычный ручной инструмент в эффективный сверлильный станок, который удастся с успехом использовать для выполнения различных технологических операций
.
Самодельная стойка для дрели из деревянных элементов
Содержание
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.
Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.
Cтойка для дрели из дерева: вариант №1
Вариант стойки с довольно подробной инструкцией по сборке в формате фотоподборки, иллюстрирующей этапы изготовления. Для создания данной модели вам понадобятся доски толщиной как минимум 20 мм, небольшой ящик с мебельными направляющими и стержень с резьбой для подвижной части стойки, пара десятков коротких и десятка три длинных шурупов, столярный клей плюс стандартный в таких случаях инструмент, как то пила, струбцина, отвертка, дрель и наждачная бумага для финишной отделки.
Стойка из дерева в сборе: общий вид
READ Как Работает Реверс На Дрели
Cтойка для дрели из металла: вариант №2
Результатом трудов станет вот такая стойка с оригинальным тросовым приводом каретки
Основные элементы стойки
Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.
Схема одного из вариантов устройства сверлильной стойки
Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:
- несущей станины, на которой крепятся все необходимые элементы станка;
- стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
- ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
- дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.
По чертежам, размещенным ниже, можно собрать стойку вот такого плана
Не выбрасывайте амортизаторы, сделайте стойку для дрели/stand for drill shock absorbers
В этом видео я делаю небольшую, но очень точную стоику для ручной дрели
.Коронки покупал тут.
Сверлильный станок, Стойка для дрели №1 Своими руками
Процесс изготовления сверлильного станка.
Чертежи деталей стойки (нажмите для увеличения)
Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками
, необходимо разобраться в его конструктивных особенностях.
Станина устройства
Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:
- станки для выполнения вертикального сверления — 500х500 мм;
- оборудование для выполнения различных технологических операций — 1000х500 мм.
Металлическая станина – это толстая пластина с приваренными уголками
Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.
Стойка оборудования
Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:
- на подставке-станине фиксируют подпорку;
- на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
- на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
- на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.
READ Обслуживание перфоратора своими руками смазка
Для стойки можно подобрать подходящие профильные трубы
Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.
Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.
С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.
Стойка из стальных труб
Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.
Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:
- на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
- во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
- перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
- используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.
Деревянная стойка
с кареткой на мебельных направляющих
Механизм для перемещения дрели в вертикальном направлении
Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:
- рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
- пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.
Пружинный механизм перемещения дрели
Сделать такой механизм можно, используя две конструктивные схемы:
- пружину соединяют непосредственно с ручкой станка;
- пружины располагают в нижней части каретки — в специальных пазах.
По первому варианту конструкцию выполняют по следующей схеме:
- на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
- на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
- штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.
READ Как Снять Шестерню С Вала Дрели
Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши
Если пружины находятся в нижней части
механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.
Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.
Дополнительное оснащение самодельного станка
Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.
Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.
Координатный стол для самодельного станка
При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:
- в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
- затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
- используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
- на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.
Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.
Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.
Источник
Практика работы с самодельной стойкой
Некоторые считают, что работать с самодельными станками очень сложно, но это не так. Такие приспособления, наоборот, упрощают использование дрели в домашних условиях.
Чтобы воспользоваться конструкцией, необходимо закрепить дрель к стойке и подключить ее к источнику питания. Затем надо зафиксировать кнопку включения, чтобы электродрель начала работать. После этого необходимо просто управлять подъемным механизмом и подкладывать на основание детали, которые надо просверлить. После завершения работы инструмент обязательно отсоединяется от стойки.
Стойки для электродрели часто используют для упрощения сверления деталей. Люди, которые хотят изготовить такие конструкции, должны заранее ознакомится, как самому сделать стойку для дрели и что для этого понадобится.
Процесс изготовления стойки
На отрезке полосы по центру прорисовывается продольная линия.
Затем по ней прокатывается звездочка с промоченными в масле зубьями.
По оставшемуся следу от зубьев просверливаются и зенкуются отверстия. Как следствие зубцы при прокатке попадают в них.
Из листовой стали нужно вырезать 4 полосы и согнуть из них хомуты под диаметр амортизаторов. Они привариваются к просверленной ранее заготовке, стыкуясь вплотную по двое.
Далее необходимо приварить нижние проушины 2-х амортизаторов к стальной пластине.
Важно, чтобы амортизаторы легко двигались, поэтому перед этим их нужно будет просверлить ближе до дна, чтобы разгерметизировать. Это нужно делать аккуратно, поскольку в них находится гидравлическая жидкость под давлением, которая польется струей.
Амортизаторы устанавливаются в хомуты, приваренные на перфорированную полосу. Хомуты зажимаются болтами с гайками на трубках амортизаторов большего диаметра. После этого пластина приваривается к подошве, ранее сваренной из уголков или профильной трубы.
Для крепления звездочки к стойке нужно взять отрезок профильной трубы, просверлить в ней сквозное отверстие и вставить длинный болт М10-М14. На болт надевается и поджимается с двух сторон гайками звездочка.
После этого отрезается такой же кусок профильной трубы и в одной его стенке делается отверстие напротив болта со звездочкой. Подставка стыкуется и приваривается на подошву стойки так, чтобы звездочка попала зубом в перфорированные отверстия на полосе.
