Мкм ярославка характеристики. Моторная лодка МКМ: технические характеристики, описание, ремонт. Дюралевые лодки. Мореходные свойства лодки

Лодка МКМ — детище ярославских конструкторов. Она была разработана для тихой рыбалки на спокойной реке или озере. Одно из редких судов в своем классе, на которых можно закидывать снасти с носовой палубы. Создатели увеличили вместимость, дали возможность устанавливать моторы до 25 л.с.

Основные преимущества — прочность, надежность, вместительность. Требовать от нее высоких скоростей не приходится, так как это скорее бомбардировщик, нежели истребитель. Умеет шустро ходить под слабосильными двс, не любит высокой ряби. При этом обладает ровным спокойным нравом.

Недостатки

• Поведение на волне
• Защита от брызг

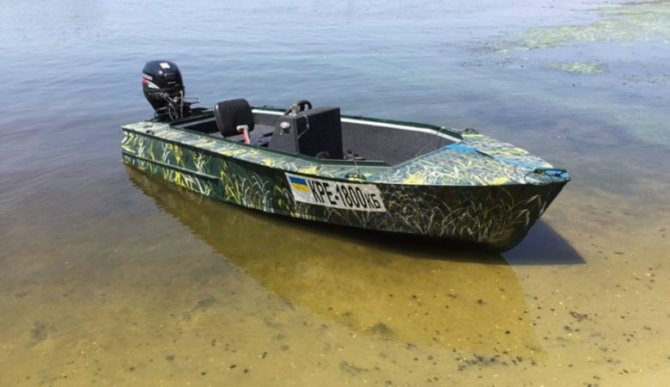

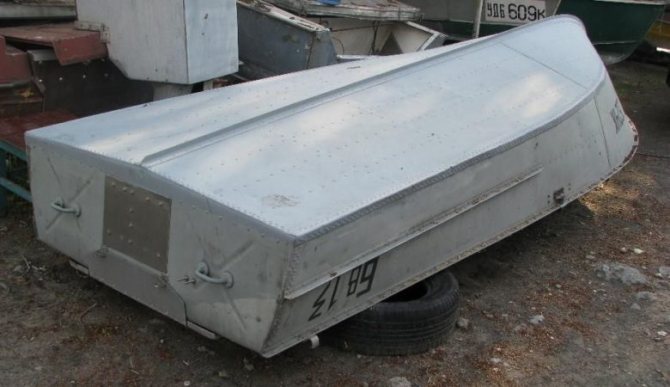

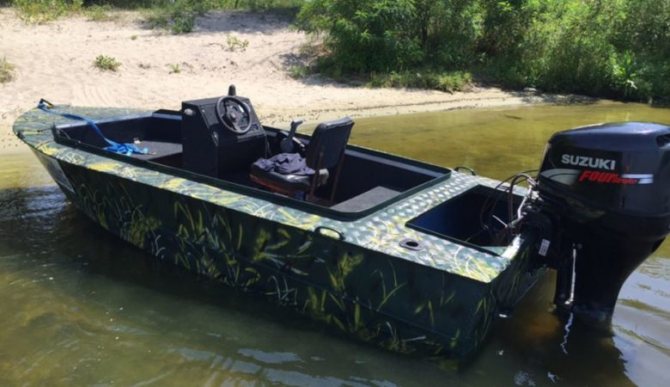

Фото лодки МКМ:

История и цели создания

До 1967 года единственным дюралюминиевым моторным катером серийного отечественного производства была Казанка, оказавшаяся недостаточно безопасной при установке подвесных моторов свыше 12 л.с. В основе конструкции лежит фанерный прототип МК 29. Перед командой разработчиков стояла задача запустить в серию дюралюминиевое судно, для изготовления которого не требуются сложные высокотемпературные технологические процессы. Чтобы ее можно было изготовить на любом небольшом предприятии. Более того, чтобы каждый желающий своими руками собрал ее по чертежам, имеющимся в свободном доступе.

Опросы показали, что большая часть владельцев использует катера для охоты, рыбалки. В результате конструкция корпуса и оборудование были максимально приспособлены к данной задаче за счет широкого кокпита, съемного стекла, а также повышенной статической остойчивости. Благодаря небольшим завалам бортов, а также плоскодонной форме удалось решить задачу проходимости на мелководных реках, озерах. А за счет усиленного транца повысилась допустимая мощность двигателя с 12 до 25 л.с.

Производство моторной лодки МКМ было развернуто на небольших судостроительных заводах благодаря более простой технологии сборки. Мотоботы выпускались по единому проекту в Ярославле и Харькове, а также в Астрахани на заводе “Красные Баррикады”. Поэтому в народе она известна, как “Ярославка”, “Харьковчанка”, “Астраханка”. Отсюда все споры между владельцами относительно загиба дна у кормы. В одних моделях он имеется, а в других отсутствует. Вместо установки поперечного редана завод предпринимал попытки изменить профиль судна. В результате появились модели лодок с загибом.

Видео лодки МКМ:

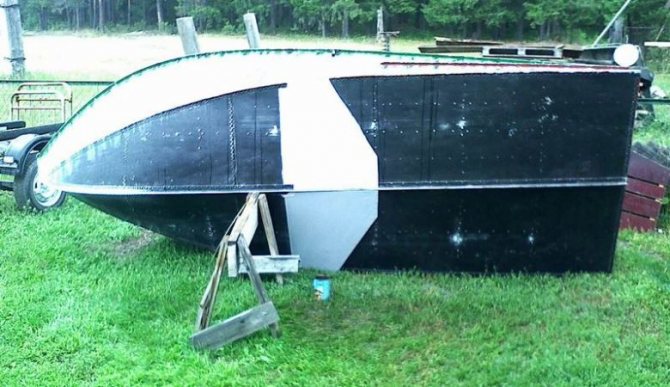

Второй способ тюнинга

Лодка МКМ, технические характеристики которой оставляют желать лучшего, может быть усовершенствована своими силами, посредством установки поперечного редана. Изготовить этот элемент можно из дюралевого или похожего листового сплава толщиной полтора миллиметра. После подготовки обеих частей детали, необходимо придать ей вогнутую форму, обстучав деревянным молотком.

Носовая кромка редана обрабатывается таким образом, чтобы обеспечивалось плотное прилегание к обшивке. Поддерживающие и соединяющие планки изготавливаются из твердых пород древесины или текстолита. Прежде чем проводить окончательный ремонт лодок МКМ, следует листы загрунтовать и покрасить. Крепеж берется в виде винтов из нержавейки или оцинкованного железа. Дополнительно места фиксации можно усилить при помощи эпоксидного клея.

Лодка МКМ, отзывы о которой сложно назвать лестными, может быть модернизирована при помощи дополнительных транцевых плит с регулируемым углом атаки (дополнительно к редану). За счет регулировки величины угла, появится возможность корректировать нагрузку между плитами и реданом. Это позволит достичь оптимального дифферента в зависимости от нагрузки и климатических условий.

Полезным дополнением к рассматриваемому судну станут скуловые отбойники против брызг. Они крепятся на бортах в двух метрах от форштевня. Соорудить детали можно из легкосплавной полосы, смонтированной на корпусе посредством дюралевого угольника либо частей, нарезанных из него. Для более эффективного отражения брызг поверхность отбойников должна смотреть вниз под углом 10 градусов.

Таблица характеристик

Технические характеристики металлического модернизированного катера не предполагают его спортивное использование.

Внешний вид и особенности конструкции

Катер выполнен из дюралюминия Д 16АТ при помощи клепки, состоит из 6 шпангоутов, удерживающих стрингеры. Остроскулые глиссирующие обводы вместе с высоко поднятой скулой смягчают удары днища на ряби. Чтобы уменьшить сопротивление, оказываемое заклепками, подобраны метизы с бочкообразной головкой. Между шестым шпангоутом и транцем кормовой отсек закрыт сверху сдвигающимися крышками, закрывается на замок. Он предназначен для хранения ПМ и отделен от кокпита гидроскопичной перегородкой. Для крепежа ПМ имеется вырез. На флорах первого и второго шпангоутов есть выпуклости для более плотного прилегания обшивки.

Запас плавучести распределен на два воздушных герметичных отсека: в корме (90 л) и на носу (168 л). Между носовыми шпангоутами находится багажник с запирающейся на замок крышкой в переборке. Дно и палуба имеют толщину 1,5 мм, а боковых стенок 1 мм.Для лодки МКМ стационарное ветровое стекло оказалось неудобным, потому что во время рыбалки мешало проходить под нависающими ветвями деревьев, низкими мостами. Поэтому было решено сделать его съемным. Крепеж осуществлялся на 20 винтах. Как и хотели разработчики, характеристики лодки МКМ отлично подходят для рыбалки на тихой ряби, семейных прогулок.

Доработка и ремонт лодок МКМ

Характеристики плавательного средства можно улучшить самостоятельно несколькими способами. Чтобы устранить чрезмерный отгиб донной части, необходимо расформировать заклепочные швы, фиксирующие донную обшивку, борты по скулам, стрингеры с килем. Выполнять процедуру следует от транца до второго шпангоута кормы.

Транцевый нижний край вкупе с отогнутым элементом обрезается на 8 миллиметров, а часть перегородки моторного блока – на 3 мм. По такому же принципу укорачиваются кромки бортовых пластин, взаимодействующих со скулой. Стрингеры осаживаются заподлицо с новой плоскостью днища, приклепываются на место части транца.

Комплект временно собирается на болты, к нему прижимаются листы обшивки с контролем обводов днища. Для этого подойдет полутораметровая рейка или металлическая линейка. По всей площади на расстоянии 1,5 метра от транца измерительное устройство должно максимально плотно совмещаться с обшивкой. Далее подгоняют скуловые угольники и профиль киля. При этом заклепочные гнезда нужно расширить до диаметра 4,2 мм, уложить уплотнительную ленту и зафиксировать швы новыми заклепками.

Обитаемость

Для снижения стоимости катера тент из комплектации убрали, а зря. Вода, перекатываясь через нос и ветровое стекло, заливает кокпит. Если удается избежать такой ситуации, все равно водитель у румпеля получает свою порцию брызг. Поэтому при приобретении данного плавсредства желательно приобрести либо пошить тент. Астраханка устойчива, однако посадка пассажиров при отсутствии пирса затруднена, так как им приходится проходить с палубы через ветровое стекло с деревянными сидениями банок. Легко поскользнуться, получить травму. Это лечится путем установки калитки на ветрозащиту.

Жилое пространство просторное. Сняв банки, можно втроем ночевать в спальниках. Однако стоит помнить о том, что Харьковчанка не любит гребней более 25 см. Если для водоема характерна быстрая смена погоды, лучше не рисковать. Для рыбалки Астраханки очень удобны, потому что внутри достаточно места, просторно. Нет элементов, за которые цепляются снасти. Можно опираться на борт без опасения оверкиля. При большом улове это незаменимое качество.

Два вместительных рундука обеспечивают защиту багажа от влаги. Так как они запираются, при транспортировке на прицепе можно судно не разгружать. Это сокращает время спуска, доставки в гараж после отдыха. Причем багажники вместительные, позволяют взять с собой все необходимые снасти ,средства индивидуальной защиты и т.д. без потери полезного пространства на кокпите. Два носовых сиденья снабжены откидывающимися спинками. Это удобно во время рыбалки, потому что пассажиры могут быстро разворачиваться и управлять снастями. Очищать винт от водорослей сложно из-за того, что кормовой воздушный отсек имеет недостаточный объем, корма проседает при попытке дотянуться до лопастей.

Перевозка лодки

Поскольку вес Ярославки без ПМ равен 132 кг, то он подходит для транспортировки на багажнике авто при условии, что его габариты не выступают более чем на 50 см по габаритам. При этом грузить Ярославку в одиночку на крышу автомобиля тяжело, если нет автоматического погрузчика в виде направляющих с лебедкой. Все же лучше транспортировать данное плавсредство на прицепе в соответствии с правилами ГПДД. Ходовой тент и тент транспортировочный надежно защищают кокпит во время перевозки, а также спуска.

Рекомендации по применению оптических волокон в системах связи

Раньше все волокна использовались в основном в системах магистральной связи с технологиями PDH, SDH и WDM. Сегодня они стали использоваться в сетях доступа — PON, FTTB, FTTH с технологиями Ethernet, IP, ATM и локальных сетях. Приводим краткую сводку рекомендаций, которые накопились в процессе использования в них ОВ:

• ММ ОВ используются сегодня только в локальных сетях и сетях доступа и практически не используются в сетях PDH, SDH и WDM, хотя раньше и использовались в сетях PDH, как правило, в окне 1310 нм.
• Волокна SF (рек. С.652) используются наиболее широко (хотя они самые старые и массовые типы ОВ, но они постоянно совершенствуются — например, SMF-28 Ultra компании Corning). За последние годы их фактическое затухание было уменьшено (до величин 0,17 дБ/км) и может соответствовать требованиям рек. G.654.
• SF G.652 последних модификаций фактически стали волокнами типа ZWP и могут быть использованы для любых применений, в том числе для систем CWDM и для высокоскоростных одноканальных систем SDH вплоть до скоростей 40 Гбит/с. Их единственный недостаток — большая хроматическая дисперсия (ХД) на длине волны 1550 нм (17–20 пс/нм/км), может быть устранен использованием модулей компенсации дисперсии DCM или же использованием метода управления дисперсией. Именно такое решение применяется не только для SDH, но и для WDM, когда используется старая кабельная сеть.
• Волокна DSF (рек. G.653) широко используются для систем SDH (STM-16 и выше). Однако, если в перспективе предстоит переход на системы WDM, то их использование нежелательно (ввиду ярко выраженного эффекта четырёхволнового смешения (ЧВС), т. к. нуль дисперсии лежит внутри рабочего диапазона систем WDM, облегчая возникновение ЧВС).
• Волокна CSF (рек. G.654), учитывая большую площадь сердцевины и малое затухание, предназначаются в основном для трансокеанских ВОЛС, где требуется использовать большой уровень входного сигнала для реализации секций большой длины. Таким является ОВ Vascade EX1000 компании Corning, разработанное для подводных ВОЛС без ОУ. Его данные: тип G.654C, затухание 0,16–0,17 дБ/км, дальность пролета до 310 км (при одном EDFA) и до 400 км (при тандеме EDFA-Raman).
• Волокна NZDSF (рек. G.655) оптимизированы для работы в системах WDM. Выбор конкретной марки ОВ при этом зависит от используемого диапазона длин волн, т. к. внутри него значение дисперсии не должно быть нулевым (для исключения ЧВС). В пределах выбранного диапазона оно должно быть одного знака и составлять не менее 2–4 пс/нм/км.
• Волокна NDFWT (рек. G.656) также предназначены для работы с WDM. Они позволяют увеличить разнос несущих и тем самым использовать более высокие скорости передачи, применяемые для мультиплексирования в системах WDM, однако, открытым остается вопрос о создании широкополосных ОУ.
• Волокна BLIF иногда используется обозначение BIF (рек. G.657) оптимизированы для работы в локальных сетях и для использования при внутриобъектовой проводке, поскольку при прокладке в пределах здания можно столкнуться с вынужденными макроизгибами по трассе волоконно-оптического кабеля.
• С точки зрения использования ОВ для среднескоростных систем SDH (до 2,5 Гбит/с включительно — STM-16), можно констатировать, что при одной несущей может быть использовано любое ОВ, удовлетворяющее по затуханию и накопленной дисперсии требованиям заказчика. Если предполагается впоследствии переходить к WDM, то можно применять любое ОВ, кроме DSF, используя при этом альтернативные технических решения: либо волокно SSMF + волокно DCF, либо волокно NZDSF с малым наклоном кривой D, либо чередование NZDSF+/NZDSF– (метод с управлением дисперсией) — конкретный выбор диктуется экономическими соображениями.
• С точки зрения использования ОВ для высокоскоростных систем SDH (10 Гбит/с и выше, т. е. на уровне STM-64, STM-256), можно констатировать, что при одной несущей может быть использовано любое ОВ, удовлетворяющее по затуханию, накопленной дисперсии и величине поляризационной модовой дисперсии — PMD (она должна быть не хуже 0,1–0,2 пс/км-1/2) или допуску на ее накопленное значение требованиям заказчика. Если предполагается впоследствии переходить на WDM, то главным остается требование по ограничению накопленной PMD, а в остальном соображения те же, что и в предыдущем пункте (наилучшим при этом будет использование метода с управлением дисперсией).

Рекомендуем ознакомиться с описанием выпускаемой волоконной продукции фирмы Corning в соответствующем материале либо на сайте производителя.

Илья Смирнов, технический эксперт, преподаватель ВОЛС.Эксперт

Непотопляемость

Запас плавучести обеспечивается за счет воздушных герметичных отсеков общим объемом 258 литров (90 на носу, 169 на корме). В отличие от пенопласта воздушные камеры не боятся бензина, не подмокают. В то же время в случае пробоя они не способны выполнять свою функцию. Толщина дна и палубы 1,5 мм. Поэтому стирание киля ей не страшно. Катер крепкий, выносливый. Согласно характеристикам лодки МКМ плавсредство должно оставаться в горизонтальном положении при заполнении, обеспечить безопасность четырем пассажирам на плаву, держащихся за катер.

Статическая остойчивость высокая. Можно спокойно садиться, становиться в полный рост на борт без опасения крена. Одна из редких конструкций, позволяющая рыбачить с носовой палубы. Вместе с тем продольная остойчивость желает оставлять лучшего. В 1967 г. были произведены первые испытания при высоте гребней 30-50 см показали, что с ПМ “Москва” и командой из 4 человек.

Надводная части корпуса выступала на 25 см от верхней кромки выреза под двс при полной загрузке на спокойной воде. Чтобы снизить риски было принято решение установить водонепроницаемую переборку моторного отсека. Однако эта мера не давала должных результатов. На помощь пришел автоматический шпигат. Остойчивость оказалась на высоком уровне. Это доказали практические испытания. Трое пассажиров из четырех садились на край палубы. При этом его надводная часть поднималась над водяной гладью на 20 см. Если один человек вставал на борт, заливания, опрокидывания не наблюдалось.

Продольная остойчивость измерялась на Вихре весом 47 кг. При его установке двое пассажиров вставали в моторный отсек. В результате до воды от верхней кромки выреза транца было 10 см. Непотопляемость была проверена через затопление с заменой ПМ, вместо которого была использована стальная плита массой 60 кг. Корма была под водой, на поверхности оставался форштевень выдававшийся на 20 см. Если балласт перемещался к боковой стороне кормы, сохранялась положительная остойчивость без крена.

Объема воздуха в отсеках было достаточно для удержания одного человека, когда он стоял на палубе. При высоте надводного борта 6 см. Благодаря приведенным характеристикам лодки ее часто использовали спасательные станции (при извлечении человека из водоема судно сохраняло равновесие, гарантировало безопасность экипажа).

Одномодовые ОВ, регламентированные стандартами ITU-T

Основные параметры ОМ ОВ описаны и регламентированы в рек. ITU-T G.650, G.652–657, которые используются в основном для ссылок в официальных документах на тип волокна. В них, однако, приводятся основные (чаще всего предельные) характеристики ОВ соответствующих категорий (типов).

ITU-T (МСЭ-Т) регламентируют шесть типов ОМ ОВ, а именно:

• G.652 (тип SF — Standard Fiber) — стандартное, наиболее широко используемое ОМ ОВ с положением «0» дисперсии на длине волны 1310 нм; сегодня существуют четыре его модификации: G.652.A, G.652.B, G.652.C и G.652.D;
• G.653 (тип DSF — Dispersion Shifted Fiber) — ОМ ОВ со сдвигом «0» дисперсии на длину волны 1550 нм; основное ОМ ОВ, используемое в системах SDH, использующих одну несущую; сегодня существуют две его модификации: G.653.А и G.653.В;
• G.654 (тип CSF — Cut-off Shifted Fiber) — ОМ ОВ со сдвигом длины волны отсечки с 1260 на 1530 нм для увеличения диаметра модового поля (до 13,7 мкм максимум), т. е. площади поперечного сечения сердцевины; на практике используется редко, сегодня существуют четыре его модификации: G.654.A, G.654.B, G.654.C и G.654.E;
• G.655 (тип NZDSF — Non-Zero Dispersion Shifted Fiber) — ОМ ОВ со сдвигом «0» дисперсии в 3-е окно (1550 нм), но за пределы области 1530–1565 нм, где его дисперсия мала по величине и наклону; ОВ изготавливаются с симметричными положительными и отрицательными дисперсионными характеристиками, для использования схем с управляемой дисперсией; длина волны отсечки у них сдвинута с 1260 на 1450 нм; широко применяется в системах WDM, использующих несколько несущих в одном ОВ; сегодня существуют 5 его модификаций: G.655.A, G.655.B, G.655.C, G.655.D и G.655.Е;
• G.656 (тип NDFWT — Non-zero Dispersion Fiber for Wideband Transport) — ОВ, формально похожий на ОВ типа G.655, но имеющий малую по величине и наклону дисперсию в более широком диапазоне длин волн — 1460–1625 нм; предназначен для широкополосных транспортных сетей WDM и DWDM;
• G.657 (тип — Bending Loss Insensitive Fiber) — ОВ, формально похожий на стандартное ОВ типа G.652.D, но предназначенный для сетей доступа и локальных сетей с горизонтальной подсистемой, связывающей несколько зданий; его основная особенность — существенно сниженные потери при макроизгибах и уменьшенный допустимый радиус изгиба (до 7,5 мм минимум), облегчающие прокладку внутриобъектовых и локальных сетей; кроме того, данный тип ОВ имеет более жесткие механические допуски; сегодня существуют две его модификации: G.657.А и G.657.В.

Каталоги оптического волокна позволяет проектировщикам ВОЛС ориентироваться в типе и параметрах одномодовых ОВ, на которые производители ссылаются чаще всего по названию стандарта.

Основные характеристики ОМ волокон

• Тип волокна — один из 6 типов, описанных выше. Для ОМ ОВ с ненулевой смещенной дисперсией (NZDSF) знак «+» означает, что дисперсионный параметр D положителен, знак «–» — что он отрицателен, этот знак важен для систем, использующих управление дисперсией, в том числе и с помощью DCM — модулей компенсации дисперсии. Кроме этих типов ОВ, производители предлагают ОВ типа ZWPF (Zero Water Peak Fiber) — волокно с нулевым водяным пиком, разработанные для систем CWDM, которое может работать в полосе от 1270 до 1625 нм.
• Рабочие окна прозрачности — кроме обозначений окон указывается и более точный интервал, например 1530–1565 нм, если ОВ оптимизировано для работы именно в нем. Сначала под окнами понимались узкие области минимумов кривой поглощения света в ОВ в окрестности: 850 нм (1), 1310 нм (2) и 1550 нм (3). Сегодня 2-е окно — это область 1270–1325 нм, 3-е окно — 1528–1565 нм, 4-е окно — 1565–1625 нм, 5-е окно — 1325–1450 нм. Например, волокно AllWave компании OFS (и другие ОВ типа ZWP) может работать в четырех окнах: 2–5.
• Затухание дается как для фиксированных длин волн — 1310, 1383 нм (водяной пик затухания, вызванный гидроксильной группой OH), 1550 нм, так и в диапазонах внутри окон, что важно для прикидки возможности использования ОВ в системах WDM. Как правило, приводятся два значения (через разделительную черту): первое соответствует максимально возможной величине, второе — фактически наблюдаемой на практике (на него можно ориентироваться с большой долей вероятности).
• Прирост затухания приводится (при использовании в широком диапазоне температур) для двух диапазонов температур (–60 – 55 °С) или (–60 — 85 °С) через разделительную черту, если дано одно из них, то знак «–» означает отсутствие данных для другого диапазона. Аналогичный прирост может быть и от других факторов, например, при эксплуатации ОК в водной среде или от чрезмерно малого радиуса кривизны при частых изгибах ОВ и др.
• Длина волны отсечки — минимальная длина волны, при которой ОВ поддерживает распространение только одной моды излучения. Приводятся (через разделительную черту) оба значения: для сердцевины и кабеля в целом или одно из них (знак «–» означает отсутствие данных). Первое значение обычно выше второго, которое определяется в результате измерений и служит практическим ориентиром длины волны отсечки. Если кабель используется для передачи несущих с длинами волн ниже длины волны отсечки, то ОВ фактически становится многомодовым, а возникающие дополнительные моды могут привести к существенному увеличению дисперсии.
• Длина волны нулевой дисперсии приведена по стандарту либо оценена на основании других данных. Вместе с наклоном при нулевой дисперсии она дает возможность грубо оценить значение дисперсии для конкретной длины волны, используя интерполяционные формулы.
• Область ненулевой дисперсии приводится для ОМ ОВ, оптимизированного для работы с системами WDM в указанной области. Знание ее важно при оценке влияния так называемого четырёхволнового смешения (относящегося к нелинейным эффектам) на эти системы.
• Изменение дисперсионного параметра D, в З окне приводится для ОМ ОВ с ненулевой дисперсией и соответствует границам указанного окна. Знание D важно для расчета накопленной дисперсии на длине пролета (span) — участка передачи, перекрываемого одним оптическим усилителем. Ограничения на нее приводятся в спецификациях на системы WDM в рамках параметра, называемого конфигурацией системы, например, 4х33, 5х30, где первая цифра — число пролетов на одну секцию, а вторая — бюджет ОУ на пролет в дБ.
• Дисперсия PMD для протяженной линии — этот параметр дает статистическое значение PMD в кабеле. Данный параметр используется для более достоверной оценки накопленной (на длине секции) дисперсии PMD для высокоскоростных систем связи (10 Гбит/с и выше).
• Эффективная площадь светового поля — этот параметр вводится, как эквивалент площади сердцевины для систем DWDM. В них используются лазерные источники высокой интенсивности, что ведет к росту нелинейных эффектов. Для снижения плотности оптической мощности необходимо увеличивать эффективную площадь светового поля, что делается за счет оптимизации профиля показателя преломления (ПП). Например, в волокне LEAF (компании Corning) эта площадь повышена настолько, что дает прирост допустимой мощности источника излучения на 2 дБ (используемый профиль ПП — трезубец).
• Вид профиля показателя преломления — кроме прямоугольного профиля ПП, в волокнах типа NZDSF для формирования относительно плоской дисперсионной характеристики (с малой величиной дисперсии) используются специальные профили ПП. Наиболее широко используемые из них — трезубец и треугольник на пьедестале (ꓥ-профиль), формируемые при использовании нескольких оболочек с разным значением ПП.
• Радиус собственной кривизны волокна — параметр, влияющий на смещение центра волокна при укладке его для сварки в V-образную канавку (чем меньше радиус, тем больше смещение).

Ряд других параметров — механических, точностных и температурных — обычно отражен в меньшей степени.

Ходовые качества

На ходу при курсе 0-45 градусов против зыби наблюдается сильное забрызгивание. На гребни всходит хорошо. Однако не зря эксплуатация лодки допускается при высоте волны 25 см, потому что иначе она зарывается носом. При полных оборотах двигателя удары ощущаются, но не так сильно, как на Казанке. Для уменьшения забрызгивания достаточно увеличить количество пассажиров. При курсе в 90 градусов качка плавная, Астраханка ведет себя устойчиво. Попутная волна корму не забрызгивает, двс остается сухим. На скорости 15 км/ч при повороте направо диаметр циркуляции составляет 8 м, налево — 10 м. При этом крен равен 3°. Торможение: 20 м за 30 сек. до полной остановки.

Румпельное управление лодкой при 4-метровом корпусе неудобно, т.к. водитель не видит притопленные коряги. Желательно ставить ДУ, без которого не обойтись при наличии тента, поскольку защитная ткань еще больше сужает обзор. Превышение мощности двигателя приводит к тому, что мотобот зарывается в волну и имеет тенденцию к опрокидыванию. Чего не происходит при разрешенных ПМ . Благодаря небольшому весу, а также малой килеватости днища низкого расположения легко проходит сложные мелководные участки, поросшие камышом. В одиночку вполне реально погрузить на прицеп, перетащить через отмель.

Поскольку сборка производилась не на авиационном предприятии, а на небольших судостроительных заводах. В результате заклепки стали слабым местом, поскольку разбалтываются на ходу от ударов. Поэтому нужно периодически проверять качество швов. Для этого достаточно побелить наружную сторону катера мелом, налить в кокпит небольшое количество жидкости. Меловое покрытие сразу покажет, где есть протечки даже в том случае, если капель не видно. По отзывам владельцев безопаснее Казанки, удобнее Крыма за счет широкого корпуса и практически плоского днища. При правильном хранении Ярославка устойчива к коррозии.

На глисс выходит при 12-сильном Ветерке с двумя пассажирами. Четверо — уже перебор. Преимущество Харьковчанок и Астраханок в том, что при своих габаритах уверенно идут под маломощными двигателями. Это дает существенную экономию на топливе. При попытке установить ДУ владельцы сталкиваются с тем, что изначально не установлена торпеда. Приходится прибегать к тюнингу. Правда, для прогулочно-развлекательных мероприятий с шайбами и лыжами стоит подыскать другой вариант. Астраханки рассчитаны на тихую езду и спокойную прогулку.

Не утихают споры насчет наличия прогиба кормовой части днища. Одни владельцы говорят, что он есть, другие утверждают, что его нет. Это связано с тем, что выпуск производился на трех заводах. Изначально прогиб должен был прижимать корму к воде для более легкого выхода на глисс. Однако на практике он приводит к снижению скорости и зарыскиванию. Еще в советское время умельцы предложили решение этой проблемы в виде поперечного редана. При его установке уменьшается смачиваемая площадь, улучшается управляемость на поворотах, легче выходить на глисс, Астраханка бежит быстрее, чем до тюнинга.

Чем Ярославки хороши?

• Мягкий ход
• На ветру парусность незаметна
• Можно стоять поперек течения
• Удобно рыбачить бреднями. Ни за что не цепляются, т.к. корпус полностью открыт
• Малая осадка

В море на них выходить не стоит, равно как и на водоемы, где при резкой смене погоды возможны штормы с гребнями выше 30 см. По этой причине рекомендованная удаленность от берега составляет всего 1 км.

Основные характеристики ММ волокон

Основные параметры ММ ОВ описаны и регламентированы в рек. G.651. Однако рек. G.651 не отражает, естественно, все разнообразие марок ММ ОВ. Значительно более информативны спецификации, приводимые в каталогах компаниями-производителями.

Параметры, перечисленные в спецификациях, как правило, достаточно понятны, однако некоторые из них нуждаются в пояснении.

• Тип волокна — стандартное или градиентное ММ ОВ. Иногда градиентное ОВ обозначается как GIF;
• Рабочие окна прозрачности — приведены только используемые окна: в окрестности 850 нм и 1310 нм;
• Затухание, прирост затухания, полоса пропускания, хроматическая дисперсия и групповой показатель преломления даются для двух длин волн — 850 и 1310 нм, соответствующих используемым окнам прозрачности;
• Широкополосность или параметр BW (band width) — имеет размерность [МГц∙км], т. е. соответствует ширине полосы, обеспечиваемой ВОЛС на длине 1 км (этот параметр иногда называют коэффициентом широкополосности, хотя правильнее говорить об относительной/нормированной полосе пропускания). Для ВОЛС длины L фактически обеспечиваемая полоса вычисляется как BW/L, т. е. она обратно пропорциональна длине линии. Этот параметр нормируется только для ММ ОВ, для которых трудно вычислить эквивалентную модовую дисперсию. Компания Corning чаще указывает гарантированное расстояние передачи гигабитного (GE) или 10-гигабитного (10GE) Ethernet, что более информативно, т. к. учитывает фактическую BW сигнала Ethernet.
• Динамическая усталость — фактор сопротивления динамической усталости, определяющий способность ОВ противостоять долговременным механическим нагрузкам (чем выше n, тем больше надежность волокна).

Таблица скоростей

Результат испытаний на дистанции 500 м под мотором “Москва”

Сравнительный анализ моторов Johnson и Tohatsu

Сравнительный анализ моторов Нептун-23, Вихрь-20, Mercury 25, Tohatsu (Nissan) 18

Под мотором

Сравнивая описания двигателей, можно сказать, что выгоднее использовать Tohatsu, поскольку он потребляет минимальное количество топлива. Тем не менее, отечественные модели стоят на порядок меньше, дешевле в обслуживании. Запас прочности транца МКМ не выдерживает превышения мощности, склонен к растрескиванию. А поскольку АМг не варится, производить ремонтные работы можно только через заклепки.

Под Вихрем 30 при максимальной загрузке обводы Ярославки начинают работать, как положено. Если ПМ слабее, волну проходит не носом, а днищем, разбивая заклепки. Сбрасывать обороты лучше постепенно. Свыше 32 км/ч вождение приобретает экстремальный характер, поэтому превышать рекомендуемый показатель не рекомендуется. При мощности в 25 л.с. выходит на глисс с грузом 300-400 кг. Резких маневров не любит. Корпус с днищем малой килеватости при увеличении скорости начинает опускать нос, рыть. При добавлении газа быстрее бежать Ярославка не будет.
