Бур для сверления льда необходимое приспособление для любителей рыбалки в зимний период. Можно продолбить лёд пешней, но это только в тех случаях когда слой льда не сильно толстый, в противном случае без бура не получиться сделать лунку либо этот процесс будет очень затруднителен.

К тому же на холоде приятней пробурить лунку побыстрее. Ледобур изготовить можно своими руками даже из шуруповерта, что добавит комфорта на охоте за рыбой.

Процесс изготовления

Многие рыбаки не могут себе позволить приобретение готовой принадлежности, тем более с механическим приводом.

Потому они изготавливают ледобур своими руками в домашних условиях, для этого используют:

• трубу из металла необходимого размера;
• пластины для изготовления шнека;
• качественная сталь для ножей;
• лакокрасочный состав, для завершающего этапа работ.

Для изготовления понадобится токарное оборудование либо обратиться к специализированному токарю. Также потребуется сварочный аппарат для соединения деталей, чтобы получить целую конструкцию.

В окончании нужно обработать изделие шлифовальной машинкой.

Качество сверления лунки зависит от:

• закалки ножей;
• геометрической точности изготовления;
• оба лезвия должны быть с правильной заточкой даже если ледобур сделан своими руками, это даст легкость при бурении льда.

Изготовление ледобура-кольца своими руками немного отличается от шнекового, единственное то, что у такой модели режущая часть представляет собой рубанок, завернутый в кольцо.

Изготовление с нуля

Даже страшно начинать описывать этот сложный процесс. Не имея слесарных, токарных, сварочных и фрезеровочных способностей и навыков изготовить ледобур своими руками просто нереально. Для умельцев же это, наверное, не очень сложно, поэтому начнем.

Для описания процесса изготовления мы выбрали несколько моделей:

• лопатку;
• кольцевой;
• рамочный;
• шнековый.

Общее у них одно – верхняя часть с ручками, или коловорот. Поэтому для начала постараемся изготовить его.

Даже это довольно сложный для непосвященного человека процесс, судите сами:

1. Подбираем трубу подходящего диаметра.
2. На земле или полу вычерчиваем изгибы нашего коловорота.
3. В трубу засыпаем сухой песок и затыкаем пробками, чтобы он не высыпался. Если гнуть без песка, возможно повреждение металла.
4. Производим загиб трубы, используя газовую горелку или паяльную лампу.
5. Привариваем к нижней части коловорота скобу для соединения со шнеком.
6. Сверлим на рукоятке отверстия как на заводском барнаульском буре.
7. Шлифуем и красим заготовку.
8. Покупаем в магазине ремонтный комплект для ледобура «Тонар».
9. Укрепляем верхнюю и среднюю ручки из комплекта в подготовленных отверстиях.

Коловорот готов, остается самое трудное дело – изготовление нижней части механизма.

Лопатка

Этот самодельный ледобур проще остальных в изготовлении. На нижнюю трубу просто наваривается режущая деталь, вырезанная из стальной пластины. Она слегка изгибается в виде лопатки, одна кромка которой затачивается на наждаке.

Хоть таким буром и можно проделать отверстие во льду, и он дешев и прост в изготовлении, но недостатков у него все-таки предостаточно:

• быстро тупится;
• отсутствие шнека заставляет часто вычерпывать шугу;
• медленно режет лед;
• трудно вращать.

Кольцевой

В основании такого бура – кольцо с ножами и прикрепленной рамой. Вверху рама соединяется с трубой, а труба с коловоротом. Полоса стали скручивается в спираль и точечно фиксируется к раме. Получается вполне работоспособная модель.

Рамочный

Этот ледобур своими руками также несложен в изготовлении. Опишем этот процесс подробно:

1. В трубу ввариваем острый наконечник для центровки на льду.
2. В нижней части к трубе с двух сторон под углом в 30 градусов привариваем стальные прутки.
3. Внизу соединяем их полосой с осью из трубы. Должны получиться два треугольника, наибольший угол которых примерно равен восьмидесяти градусам.
4. Просверливаем в пластинах отверстия и крепим ножи при помощи болтов с гайками.
5. Настраиваем углы наклона атаки ножей при помощи дополнительных подкладок из металлических пластин и шайб разной толщины.

Шугу из лунок, проделанных ледобуром такой конструкции, тоже придется вычерпывать при помощи черпака.

Шнековый

Этот бур для зимней рыбалки полностью сделать в домашних условиях не получится. Если кто-то думает, что вся проблема со шнеком, то это не так. Главная деталь такого механизма – основание для ножей. Ее могут изготовить только специалисты в мастерских.

Опустим процесс создания этой детали и опишем остальной процесс:

1. К трубе сверху привариваем деталь для соединения с коловоротом.
2. Снизу прикрепляем также на сварку посадочное место для ножей.
3. Из листового металла нарезаем круги.
4. Прорезаем их до центра с одного края и выгибаем в виде лопасти шнека.
5. Нагнув достаточное количество заготовок, привариваем их трубе.
6. Шлифуем и красим получившееся изделие.
7. Соединяем обе части ледобура в одну.
8. Прикручиваем ножи.

Выбор материала

Во многих случаях применяют сталь р18, но такой материал можно заменить аналогами. Главное выбрать твердый материал, подходящую форму и качественную заточку.

Часто лезвия используют с покрытием титанового нитрида. Они служат очень долгое время.

Привод инструмента может быть:

• ручным;
• от бензопилы;
• от шуруповерта;
• от гайковерта.

А как сделать ледобур своими руками это выбор самого рыбака.

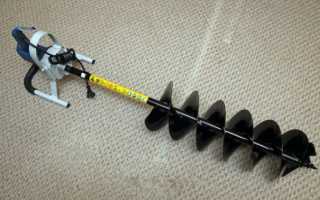

С помощью шуруповерта

Любители ловли рыбы приспособились оборудовать бур для льда шуруповертом. Так они экономят свои силы и время.

Чтобы сделать такое устройство нужно запастись:

• ручным буром;
• переходником;
• надежным и подходящим шуруповертом с аккумулятором.

Выбор инструмента

Данный инструмент намного облегчает подготовку к ловле рыбы в зимний период. Бурение лунок не создает особых проблем. Надо только подобрать к этому изделию подходящий по мощности привод.

Приводной механизм должен обладать:

• большой мощностью;
• питанием от 18 до 36 вольт;
• крутящим моментом от 40 до80 Н/м;
• батареей, имеющую емкость от 2,5 до 3 А/ч.

Обратите внимание!

• Балансир на окуня: техника ловли и основные варианты тактики применения балансира (90 фото)

• Как выбрать постельное белье — инструкция для начинающих

• Блесна ульянка: 120 фото, чертежи, инструкция и видео мастер-класс создания эффективной блесны

Часто рыбаки сверлят много лунок, иногда даже больше десяти, это приходится делать в процессе поиска места, где есть клев.

В результате на рыбалку уходит много усилий и уже не приносит удовлетворения от ловли. Потому рыбаки находят способы, чтобы облегчить всю процедуру.

Общие моменты

Для создания лунок пригодна только дрель-шуруповерт – повышенные нагрузки выдержит не любой двигатель. Аккумулятор следует брать не меньше 18 В – можно больше. Для зимней рыбалки пригодны только аккумуляторные модели. Момент кручения – максимальный, около 60-80 Нм, с емкостью от 3.5 до 4 Ач. Можно выбирать модели на 2 Ач с парой аккумуляторов, для начала работы нужно будет зарядить оба. Всегда смотрите на качество пластика – ему предстоит выдерживать значительные нагрузки.

В последние годы стал все чаще использоваться универсальный инструмент, который представляет собой нечто среднее между строительным шуруповертом с ледобуром.

Соединение шуруповертов со шнеками – оригинальное решение, которое позволяет получать автоматизированное многофункциональное устройство для бурения глыбы льда заданной толщины, любого структурного типа без приложения лишних усилий.

Рынок предлагает рыболовам буры, которые уже приспособлены под шуруповерты. Минус решения – внушительная цена.

Некоторые умельцы научились создавать и проектировать автоматизированные типы ледобуров из простых отечественных моделей. Потребуются соответствующие знания и навыки – мало просто срезать рукоять, нужно понимать, как соединять шнек с электрическим инструментом, знать правила выбора последнего (модель малой мощности не справится с решением текущих задач).

Автоматизированные электрические ледобуры в сравнении с ручными моделями имеют ряд преимуществ. Главные:

1. Экономия временных ресурсов – пассивную рыбу нужно долго искать, создавая целый набор лунок. С обычным ручным буром у вас уйдут часы, успехом процесс может так и не увенчаться.
2. Простота – чтобы удерживать работающий агрегат в вертикальном положении, хватит незначительного усилия, физического перенапряжения не будет.
3. Широкие возможности – модернизированный ледобур справится со всеми типами льда, включая плотный, сухой.
4. Малошумность – в результате ударов пешни по чистому, не заснеженному покрытию водоема пойдет громкое эхо. Эти звуки отпугивают рыбу, и под лунку она не идет. Автоматизированное устройство работает быстро и тихо.
5. Универсальность – шуруповерт можно снимать и применять в быту по прямому назначению.

Ну и последний момент – наличие передового оборудования для рыбной ловли это круто. Конкуренты, которые долбят пешней по старинке, будут смотреть на вас с завистью.

Минусы

У электрического инструмента есть свои слабые стороны, о которых лучше знать при покупке:

1. Зимняя рыбалка проводится при невысоких температурах, если показатель опускается ниже отметки в -10˚С, аккумулятор у некоторых аппаратов перестает запускаться;
2. При запуске шнека против хода часовой стрелки работа устройства будет нестабильной, после определенного набора оборотов адаптер разболтается, будет проскальзывать внутри патрона.

Поскольку плюсов у оборудования намного больше, чем минусов, оно пользуется высоким спросом.

Чтобы ледобур с шуруповертом работал без сбоев, нужно с умом подойди к его выбору. Механизм должен соответствовать набору требований. Среди них:

1. Тип крепления – возможность применять устройство в экстремальных климатических условиях. Не каждый шуруповерт сможет нормально работать на морозе – уточняйте эту информацию до покупки.
2. Напряжение – оно определяет показатели производительности (мощность). Принцип тут простой – чем больше показатель, тем мощнее будет инструмент. Для рыбалки можно использовать прибор на 18 В – но это минимальное значение. Если интересует максимальная производительность, остановитесь на варианте не менее 36 В. Такой прибор гарантированно справится со значительными нагрузками.
3. Момент вращения – физическая величина определяет силу вращения рабочего узла, от нее зависит простота процесса бурения. Чем больше, тем лучше – это главный принцип. Если бюджет ограничен, остановитесь на приборе, который функционирует в пределах 40-70 Нм, модель на 80-90 Нм будет более предпочтительным вариантом.
4. Аккумулятор – а точнее его емкость. Чем она больше, тем дольше прибор сможет функционировать без дополнительных подзарядок. Среднее значение составляет 1.5-4 Ач.
5. Прочность – зимняя рыбалка экстремальное занятие. В процессе сборки шуруповерт может выскочить из рук, удариться о твердый лед и выйти из строя. Чтобы не разочароваться в сделанном выборе в первый день использования устройства, выбирайте шуруповерт высокого качества, который не боится ударов, механических воздействий.

Отдельного внимания заслуживает рукоять. Боковой пользоваться удобнее, чем обычной. Подержите оба варианта в руках – так станет понятнее, какой вам больше нравится.

Сначала появление, потом активное распространение электрического инструмента в разы ускорило и упростило решение многих задач по строительству, ремонту. Срок службы оборудования зависит от качества, своевременности обслуживания.

Предлагаем ознакомиться: Растение лапчатка его виды и сорта

Чаще всего выходит из строя редуктор шуруповерта. Этот узел представляет собой набор связанных шестеренок, которые собираются внутрь корпуса – картера.

Этот корпус компактно размещает детали, защищает их от контакта с грязью, влагой, посторонними предметами, отвечает за слаженное функционирование без сбоев.

Редуктор шуруповерта состоит из солнечной и кольцевой шестерен, водила, сателлитов.

Инструмент предназначается для регулировки скоростей вращения валов в сторону уменьшения или увеличения. Кольцевая шестерня имеет вид цилиндра с зубцами с внутренней стороны, во время работы по ним движутся сателлиты. Основные причины поломки редуктора:

• Износ в результате долгой эксплуатации шестерен, муфты;
• Повреждение подшипников и втулок;
• Деформация валов;
• Повреждение штифтов, закрепляющих сателлит;
• Биение патронов.

Если вы обнаружили повреждение отдельных частей редуктора, покупайте и устанавливайте новый узел. Частичный ремонт в данном случае практически невозможен, лучше купить новое устройство.

Выбираем адаптер

Адаптер – обязательная часть любого ледобура для зимней рыбалки. Он отвечает за соединение шуруповерта и рабочего бура. Посредством адаптера можно из обычного ручного ледобура сделать электрический, главное правильно рассчитать габариты, диаметр рабочих компонентов.

READ Маховая оснастка. Монтаж маховой оснастки, дельные советы

Выбор аккумулятора

Чаще используют два вида батарей:

Никель — кадмиевая превосходно выдерживает низкую температуре, однако довольно тяжелая для такого инструмента.

Литий — ионновая подходит для температуры до -10℃, при не большой толщине льда. Она подойдет для бурения лунок, при толщине ледового покрова до шестнадцати сантиметров и можно использовать до шестидесяти раз.

При большем морозе ее лучше убрать в теплое место: в карман одежды либо другой источник тепла.

Обратите внимание!

• Зимние блесны на окуня: техника и тактика ловли рыбы на зимние варианты блесны (85 фото)

• Кивок для зимней рыбалки своими руками — как и из чего сделать хорошие снасти. 115 фото и видео советы от профи!

• Блесны своими руками — виды, особенности самодельных блесен и их сборка (100 фото и видео)

Лучше взять с собой запасной и также положить его в тепло.

Далее нужно определиться, как можно модернизировать бур. Это можно произвести с помощью переходника.

Ледобур из шуруповерта своими руками

Намного проще и эффективнее выглядит доработка хорошо работающего ручного ледобура. В последнее время появились мощные аккумуляторные шуруповерты, которые обладают отличным крутящим моментом. Смекалистые рыболовы сразу же додумались, как применить этот прибор на зимней рыбалке.

Для создания модели с электроприводом понадобятся:

• ручной ледобур,
• переходник,
• шуруповерт.

Основная работа рыболова будет касаться изготовления переходника. Его можно либо приобрести в магазине, либо заказать знакомому токарю и фрезеровщику.

Переходник имеет две части, сделанные из одного куска железа. С одного края делается цилиндрическая часть, которая будет соединяться со шнеком ледобура. Цилиндр насквозь просверливается, чтобы болтом можно было зафиксировать переходник на трубе шнека.

Другая часть (хвостовик) делается в виде шестигранника или четырехгранника. Этой стороной переходник будет зажиматься в патроне шуруповерта.

Если толщина льда в вашем регионе зимой превышает длину шнека, то необходимо сделать из трубы аналогичного диаметра вставку между переходником и шнеком.

К шуруповерту выдвигаются следующие требования:

• напряжение 18-36 В;
• крутящий момент от 40 до 80 Нм;
• емкость батареи более 2,5 Ач.

При температуре воздуха ниже -10°С лучше аккумулятор отсоединить от прибора и спрятать в кармане куртки.

Нужно прорубить большое количество лунок? А средняя толщина льда составляет больше 50 см? Быстро и легко просверлить огромное количество лунок поможет самодельный ледобур из шуруповерта. Сначала нужно подготовить шнек, насадку и собственно сам шуруповерт. Выбирая шуруповерт, необходимо особое внимание обратить на аккумулятор, желательно, что бы он был никель-кадмиевым. Важно, если есть возможность, брать с собой на зимнюю рыбалку запасной аккумулятор.

Изготовление переходника

Данный адаптер служит в качестве соединения бура с приводным инструментом. Купить его возможно в специализированной торговой точке либо изготовить своими руками.

Переходник обладает шестигранной формой. Один конец надежно фиксируется в патроне привода при помощи, предназначенного для этого, ключа. Второй конец закрепляется к буру. В переходнике просверливают отверстие, далее закрепляют его к шнеку при помощи болта.

Шнек большого диаметра лучше не делать, это повысит нагрузку на приводной инструмент и быстро выведет из строя его аккумулятор.

Обратите внимание!

• Как минимизировать затраты на рыбалку? Полезные советы опытных рыбаков и обзор актуальных решений (65 фото)

• Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

• Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Самый приемлемый размер для лунки около 20 сантиметров. Это дает возможность выуживать среднюю, по размерам, рыбу.

Подготовка переходника своими руками

Важно помнить, что изготовление адаптера зависит от особенностей бура. Если используется шведский бур Mora, то подойдёт переходник для ледобура под шуруповёрт следующего типа:

• для стандартной модели потребуется изделие диаметром 1,8 см,
• если используется модель Mora Nova, диаметр переходника должен составлять 2,2 см.

Чтобы исключить прокручивание шнека в гильзе шуруповёрта, адаптер должен иметь шестигранную рабочую поверхность. А для предотвращения случайного выпадения устанавливается специальный упор.

Также существуют переходники с ручками. Их проще использовать во время бурения льда. Модель адаптера диаметром 1,8 см от компании Higashi отлично сочетается со всеми шведскими бурами и некоторыми отечественными изделиями.

Преимущества

Основные плюсы данного приспособления:

• легко поддается модернизации;
• для изготовления не нужно обладать специальными навыками;
• не требует больших финансовых затрат;
• увлекательный метод изготовления.

Иногда рыболовы вместо шуруповерта используют гайковерт. Этот инструмент обладает мощным корпусом и большим крутящим моментом.

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

• Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
• Держать устройство в специальном проветриваемом чехле.
• В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
• Аккуратно очищать от снега, во избежание повреждения лезвий.
• Следить за местами крепления и вовремя их подтягивать.
• Подкрашивать поцарапанные места, чтобы не появилась ржа.
• Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Особенности изготовления шнековой части

Большинство рыбаков привыкли самостоятельно изготавливать разные принадлежности. Это связано с тем, что не каждый может позволить себе покупку качественного устройства в магазине, а тем более, если оно механизированное. Для изготовления такого изделия потребуется подготовить запчасти из следующего перечня:

1. Металлическая труба подходящего диаметра.
2. Пластины из металла для изготовления шнека.
3. Качественные стальные ножи.

Для соединения всех отдельных элементов потребуется электросварка. После того как все детали будут приварены, их зачищают шлифмашиной. Полученное изделие для защиты от коррозии красят. Учитывая сложность таких работ, потребуется обращение к специалисту. Поэтому лучше купить готовое изделие в магазине.
