Классная крышка для колодца своими руками из дерева или пластика: Пошагово

Крышка для колодца своими руками пригодится в тех случаях, если на территории частного дома установлен индивидуальный вариант водоснабжения. С помощью такого дополнения можно не только защитить колодец от засорения, но и добавить некоторый эффект ландшафтному дизайну. В сегодняшней публикации редакция Homius детально расскажет о возможных вариантах оформления данной конструкции с фотоинструкциями.

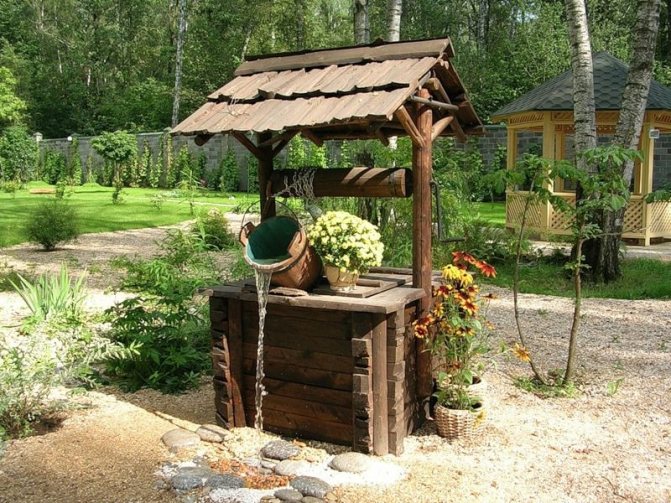

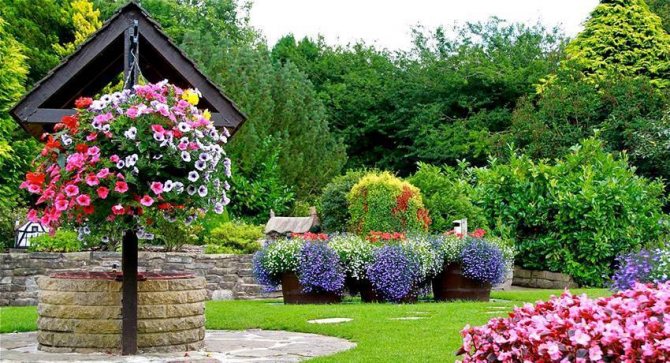

Задекорировать конструкцию можно любым подручным материалом ФОТО: manesu.com

Как построить?

Вне зависимости от того, какой тип конструкции колодезного домика вы предпочтете, набор инструментов, который вам понадобится, примерно одинаков. Если вы планируете работать с древесиной, то вам понадобятся:

• рубанок
• пила;
• отвертка;
• уровень;
• рулетка;
• карандаш;
• молоток;
• гвоздодер.
• Но также необходимо подготовить материалы:
• обрезную доску;
• оцилиндрованный брус;
• щеколда для дверцы;
• крепежные элементы.

Для начала необходимо составить чертеж, для этого заранее нужно определиться с габаритами конструкции и рассчитать размеры основания, фронтонов, ворота и дверцы, а также рассчитать площадь скатов кровли и стоек с коньком.

Рассмотрим способ изготовления домика с двускатной крышей. Чаще всего для таких сооружений используют брус (для каркаса) и обрезную доску. Для начала собирают каркас. Его сборка обычно начинается с тщательного выпиливания необходимых деталей для нижней обвязки, опор, на которые будет крепиться крыша, соединяющих досок и перекладин. Обычно размеры нижней обвязки строго соответствуют внешнему размеру колодца, а параметры стоек подбирают таким образом, чтобы сформировать необходимый уклон крыши. Соответственно, боковые соединительные опоры и верхняя перекладина соответствуют размеру крыши: первые ее высоте, а вторая – ширине.

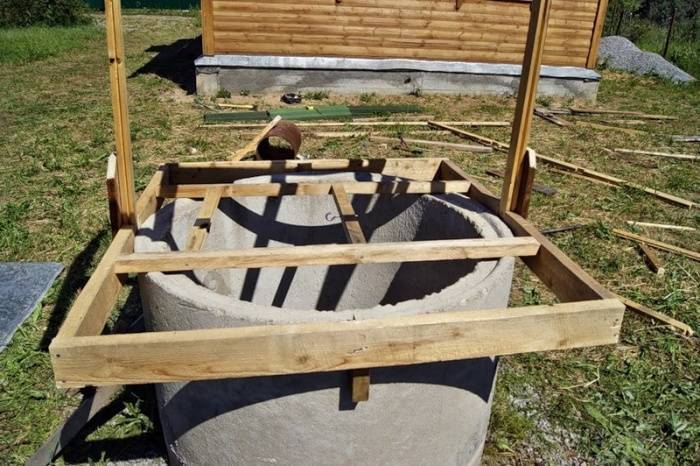

Детали каркаса фиксируют при помощи длинных гвоздей в следующем порядке:

для начала необходимо скрепить 2 стойки сверху и снизу, для этого к ним прибиваются доски; особе части установить на шахты и закрепить обвязками; очень важно, чтобы торцы брусков в месте стыка с верхней перекладиной были обрезаны под углом 45 градусов.

Для того чтобы конструкция была более прочной, на стыки набивают уголки, к нижней части рамы с внутренней стороны фиксируют широкую доску, которую в дальнейшем можно использовать, как полку для ведра, оставшиеся стороны укрепляют более узкими досками – они используются для удержания оголовка.

Еще один момент, которому нужно уделить особое внимание – это изготовление ворота. Он необходим для наматывания/разматывания цепи, при помощи которого ведро или другая емкость опускаются в воду и поднимаются на поверхность

Бревно для ворота обязательно должно быть толстым, желательно дубовым, так как это порода отличается повышенной прочностью. Многие отказываются от монтажа ворота в пользу установки насоса, однако специалисты не рекомендуют этого делать: как и любая техника, насос может сломаться, в этом случае не повредит запасной вариант.

Длина бревен должна быть на 5 см короче, чем длина между двумя стойками. Бревно обязательно шлифуют, а на концах делают проволочную обмотку и сверлят отверстия по центру, их глубина должна составлять примерно 4-6 см, а толщина – около 2. Эти отверстия укрепляют шайбами, а внутрь вколачивают металлические пруты – короткий и длинный. Длинный в дальнейшем используется в качестве ручки для вращения ворота. Чтобы закрепить ворот в боковинах, следует проделать в них вырезы и вставать обрезки трубы нужного диаметра. Затем закрепляется цепь с резервуаром – и ворот готов!

Ну и наконец, на финишном этапе строится крыша и выполняется обшивка. Возведение кровли начинается с крепления стропил, обычно для них берут доски толщиной 3-5 см. В целом в крышную конструкцию включается 3 ригеля, 8 укосин и 56 стропил. Работы производятся в соответствии со следующей пошаговой инструкцией:

• концы стропил режут под углом и соединяют друг с другом саморезами;
• каркас скрепляют со стропилами – для этого понадобится 12-сантиметровые гвозди;
• стропила усиливают монтажом укосин;
• над стропилами с шагом в 15 см набивают обрешетку, причем длина ее планок должна быть такой, чтобы она выступала от стропил на 10 см;
• поверх укладывают гидроизоляционный материал, к примеру, рубероид, а на него укладывают шифер, можно обустроить кровлю и из профнастила;
• обшивку выполняют из досок.

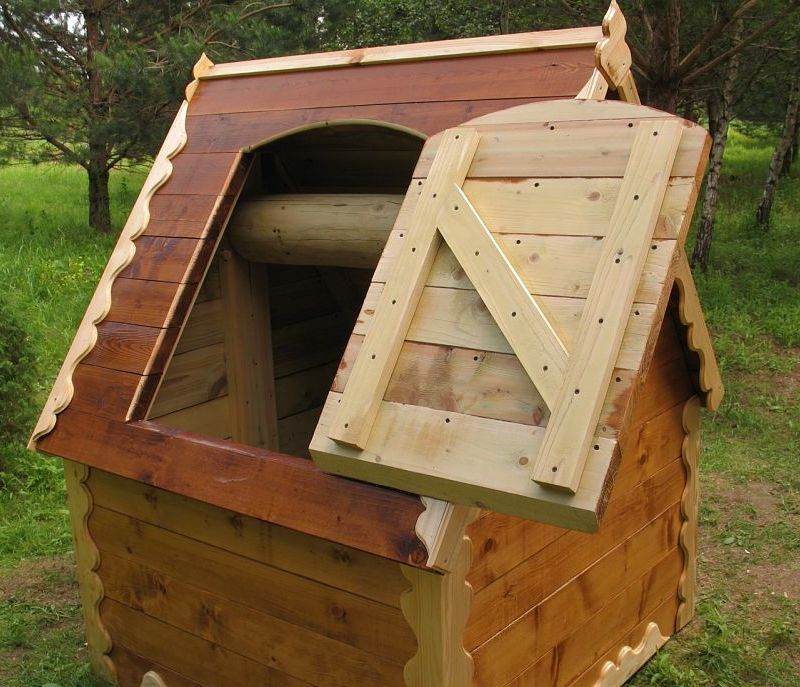

Дверца на домик – это необязательный элемент, однако ее желательно обустроить, если вы хотите, чтобы вода всегда оставалась чистой. Традиционно ее размеры составляют 55х85 см, и она представляет собой щит из сколоченных между собой досок.

Некоторые делают утепленный домик для колодца, обычно для этого используют вспененные материалы – утепление делают по крышке или горловине.

Особенности крышки колодца

В отличие от предыдущих аналогов установить пластиковую крышку на свой колодец очень просто. Готовые крышки можно приобрести на рынке или в специализированном магазине. Они фиксируются на колодце с помощью болтов или одеваются на оголовок. Крышка для колодца пластиковая может быть разного цвета и размера, по форме они бывают: плоские и выпуклые. Данный вариант чаще всего используется для закрытия дачных сооружений, так как не требует сложных работ по его изготовлению.

Колодцы подразделяют на следующие виды:

• шахтные водоносные;
• канализационные;
• дренажные.

Колодцы под канализацию обычно делают вровень с землей, а иногда даже углубляют. Для таких сооружений важными факторами являются прочность и надежность. Крышка канализационного колодца должна быть плоской и иметь высокий класс нагрузки.

Совет! Неприглядный канализационный колодец на даче можно замаскировать горшком с цветами или декоративными камнями.

Дренажные колодцы должны иметь крышку с глухим дном, поэтому в ней не должно быть никаких отверстий, диаметр конструкции должен быть соразмерен с диаметром колодца. В продаже имеются готовые дренажные колодцы с подходящими закрывающими устройствами. Под сооружение, сделанное своими руками, крышку придется подбирать самостоятельно.

Функции крышки зависят от вида самого сооружения:

• Одна из ее задач – предотвращение падения в открытый створ человека;
• У питьевого колодца основная задача – защищать воду от грязи, опасных веществ, пыли;
• К тому же, крышка предотвращает замерзание воды в зимний период, а в жаркое время оставляет воду достаточно холодной;
• В отстойниках (канализационных колодцах) крышка не дает распространяться неприятным запахом.

Исходя из функциональных особенностей крышки, можно обозначить к ней ряд требований.

• Она должна быть довольно герметичной и предотвращать попадание в колодец осадков, мусора и пыли.
• Кроме того, ее веса должно быть достаточно для того, чтобы противостоять порывам ветра, да и просто случайным воздействиям.
• При этом она должно удобно и легко подниматься, чтобы не затруднять процесс поднятия воды.
• Особенными требованиями являются водостойкость, механическая прочность, устойчивость к агрессивным климатическим проявлениям.
• Ну и, естественно, желательно чтобы она была красивой, удобной и долго служила.

Изготовление декоративных крышек для колодца своими руками, их виды

Изготовить крышку для дачного колодца можно из следующих материалов:

• дерева;
• пластика;
• бетона;
• металла.

Крышка может быть сверху украшена различными элементами декора, красивыми ручками, фигурками, резными деталями.

Выбор места для колодца

Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.

Их выбор зависит от ряда факторов, среди которых:

1. Результаты геологоразведочных работ . Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
2. Сведения о близко расположенных источниках . Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
3. Пригодность водного источника для питья . Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
4. Тип грунта . От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
5. Особенности рельефа местности . Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
6. Расстояние до разных источников загрязнения . Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
7. Расстояние до жилого строения . Для владельцев дома удобнее всего, когда источник воды к нему находится близко.

Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.

Кровельные материалы

Для накрытия крыши колодца применяются как традиционные, так и современные кровельные материалы.

Тип кровельного покрытия	Краткое описание физических и эксплуатационных характеристик
Битумная черепица	Из-за низкой стоимости и высокой технологичности мягкая черепица очень нравится многим застройщикам. Лет 10–15 тому назад этот материал занимал ведущее положение среди всех существующих на строительном рынке. В настоящее время количество желающих иметь у себя крышу с такой кровлей значительно уменьшилось. Причина – на поверхности битумной черепицы накапливается пыль, через 4–5 лет начинают произрастать мхи и иная растительность. Удалить ее с крыши очень сложно иногда практически невозможно. Корни растений разрушают целостность основания битумной черепицы и гидрозащитный слой, как следствие – теряется герметичность, значительно ухудшается внешний вид сооружения.

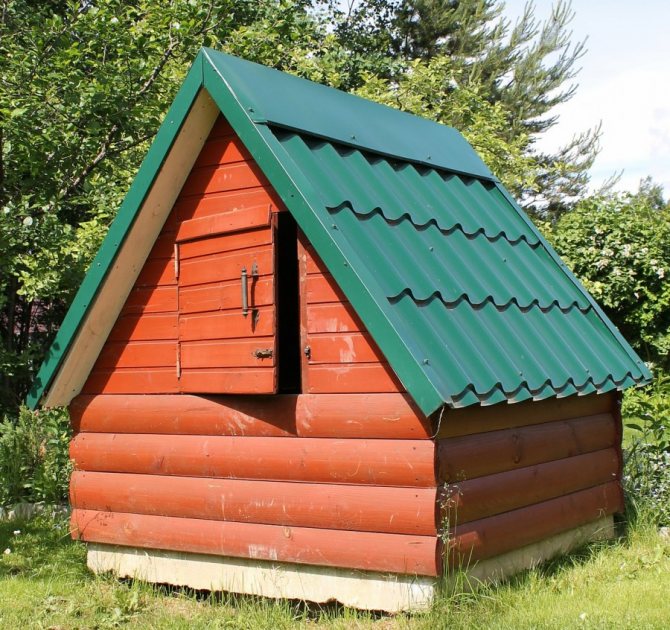

Металлические кровли	Очень востребованные кровельные материалы. Крыши над колодцами под металлочерепицей или профилированным листом встречаются очень часто. Все сооружения вполне оправдывают ожидания потребителей и рекомендуются опытными строителями. Главный недостаток металлических кровель – большая шумность во время сильного ливня или града. Шумность может создавать определенные неприятности проживающим в домах, для колодцев этот недостаток не имеет никакого значения. Небольшой вес металлических покрытий намного облегчает открытие/закрытие дверок над колодцем, а это повышает комфортность пользования.
Асбестоцементный шифер	Традиционный кровельный материал, несмотря на длительную и агрессивную антирекламу, асбестоцементный шифер до сих пор удерживает довольно неплохие позиции. Крыша под шифером имеет много недостатков: большой вес, некрасивый внешний вид, недостаточные показатели физической прочности. Еще один недостаток шифера – с ним трудно работать, появляются сложности при резании и фиксации. И последнее. Поверхность шифра имеет много нервностей, что становится причиной быстрого накопления пыли со всеми негативными последствиями.

Цены на популярные марки гибкой черепицы

Гибкая черепица

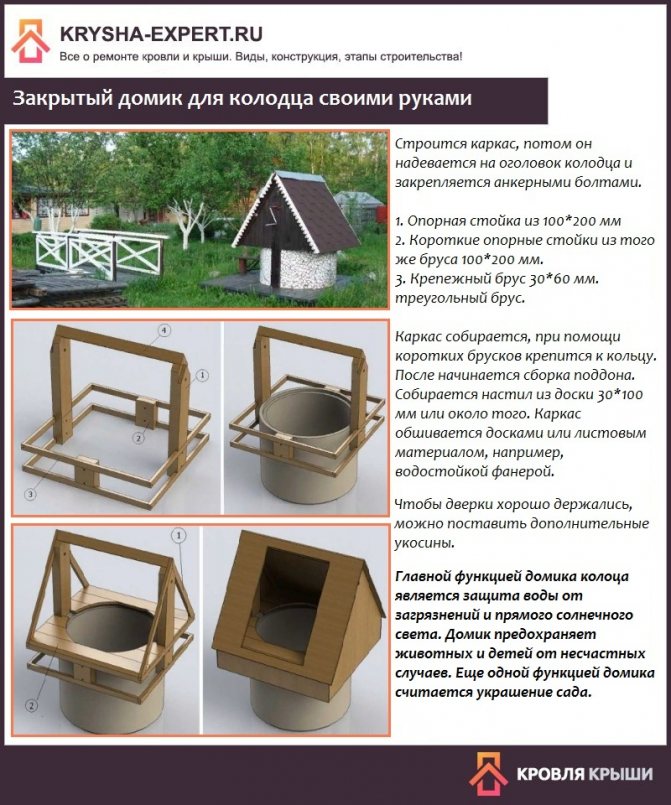

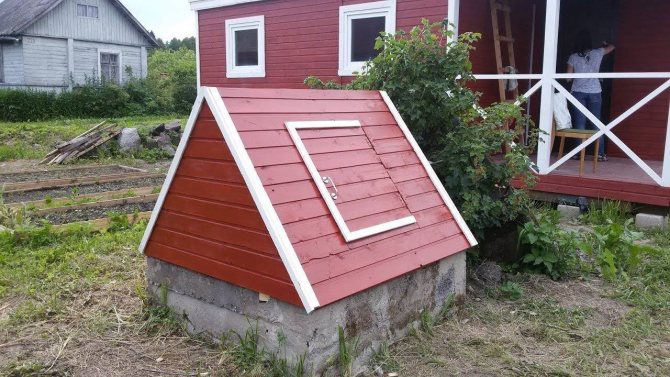

Закрытый домик для колодца своими руками

Серьезно рассматривать рулонные мягкие покрытия, натуральный камень, штучную керамическую черепицу и лучину нецелесообразно из-за очень редкого использования.

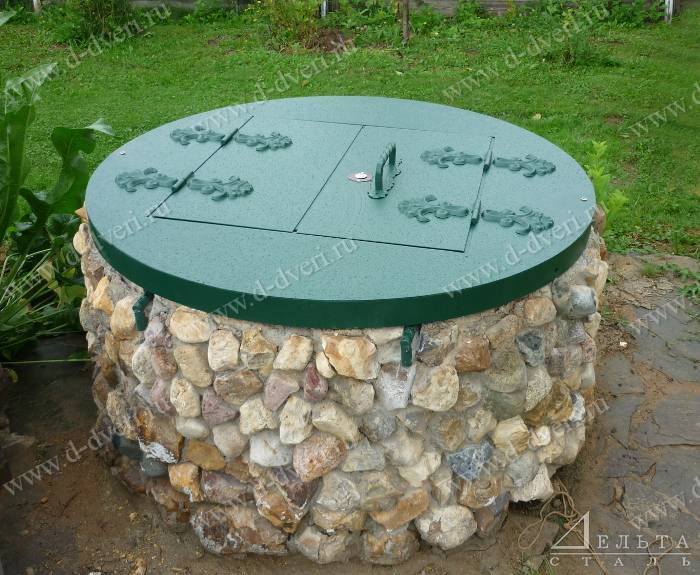

Комбинированный вариант — металл и текстолит

Такая крышка на колодец, изготовленная своими руками, требует намного больше усилий, так как придется использовать сварочный аппарат, болгарку для обработки швов, делать бетонную стяжку неподвижной части вверху колодца. Подвижная конструкция изготавливается из металлических элементов – труб прямоугольного сечения, а также используется текстолит.

Последовательность действий при этом следующая:

1. Подготавливаются уголки: их следует нарезать в соответствии с размерами колодца и неподвижной части, которая будет в дальнейшем обустроена (с использованием опалубки и бетонной смеси). Торцевая часть уголков должна быть обрезана под углом в 45 о .
2. Чтобы получить в результате прочную раму, металлические элементы нужно сварить между собой, прихватывая участки соединения элементов с наружной и внутренней части. Это повышает надежность. Сварочные швы обрабатывают болгаркой – так выполняется зачистка. В результате получится рама для установки на неподвижной конструкции.
3. Подвижная же крышка изготавливается из профильных труб прямоугольного сечения. Причем длина элементов должна быть примерно на 1 см короче, нежели уголки, что позволит в будущем получить слаженно закрывающуюся створку.
4. Для упрочнения конструкции внутри полученной рамы устанавливают еще две трубы «крест-накрест».

Работы по сварке и обработке швов – идентичны. Предварительно вырезанные по размеру верхней рамы две текстолитовые пластины крепятся к готовой конструкции с двух сторон саморезами. В качестве утеплителя между ними можно проложить экструдированный пенополистирол или пенопласт.

Теперь чуть более подробно о том, как сделать крышку для колодца самому, а, вернее, нижнюю ее часть. Для этого в соответствии с размерами уже готовой рамы подготавливается опалубка вокруг оголовка колодца. Поверх деревянной конструкции крепится нижняя часть рамы из уголков. По самому краю колодезного оголовка следует установить металлическую ленту, стараясь придать ей округлую форму. В созданное пустое пространство между опалубкой и лентой заливается бетонная смесь.

По окончании этих работ и после того как полученная конструкция полностью застыла и устоялась, можно закрепить раму из профильных труб и текстолита. Делается это с помощью двух петель. С наружной стороны посредством болтов крепится ручка. Заключительным этапом является нанесение на металлические части эмали в два слоя.

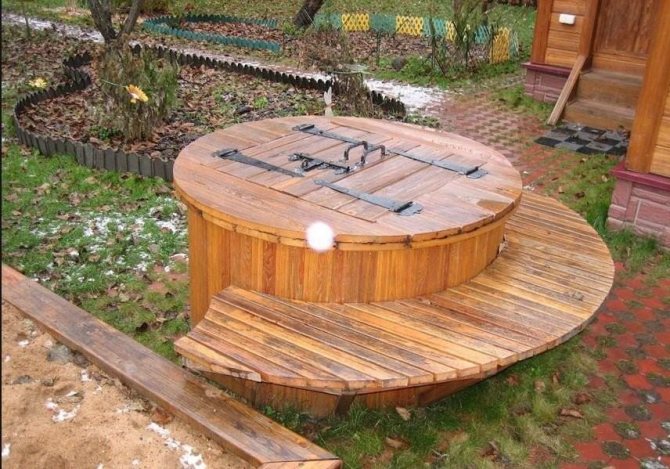

Деревянная крышка

Одно из существенных достоинств – простота устройства. Материал довольно легкий, прост в монтаже. Однако прослужит этот вариант в лучшем случае 5 лет, но это при условии грамотной обработки лакокрасочными материалами. Наиболее подходящее дерево: ольха, дуб, липа, береза, а рекомендуемый размер основной доски: 20х150 мм (толщина, ширина), дополнительно к тому потребуются еще бруски 40х40 мм.

В работе по изготовлению такой крышки используется герметик, лак или морилка, элементы крепежа (гвозди, болты), потребуются также ручки для удобства открывания колодезной крышки.

Длина досок всегда соответствует размерам колодца. Далее нужно придерживаться следующей схемы:

• поверх двух параллельных брусков набивается дерево, располагается материал максимально плотно;
• с изнаночной стороны для придания большей жесткости рекомендуется прибить еще один брусок, расположив его по диагонали;
• полотно обрабатывается: шлифуется, сбиваются фаски, если необходимо щит делается круглой формы (посредством болгарки);
• все имеющиеся зазоры крышки необходимо уплотнить герметиком;
• на конечном этапе конструкция покрывается лаком.

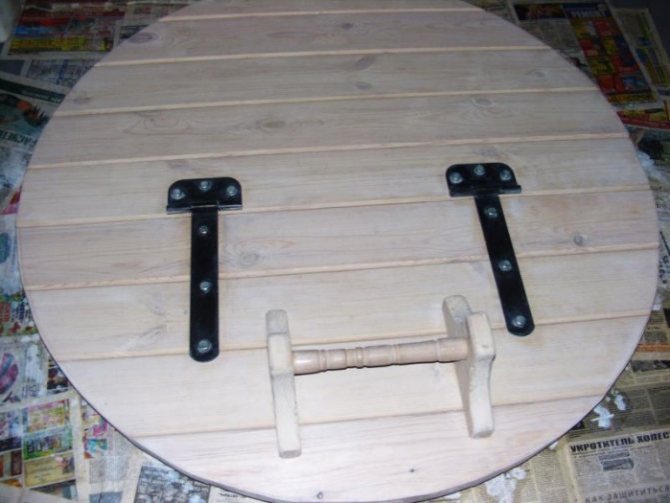

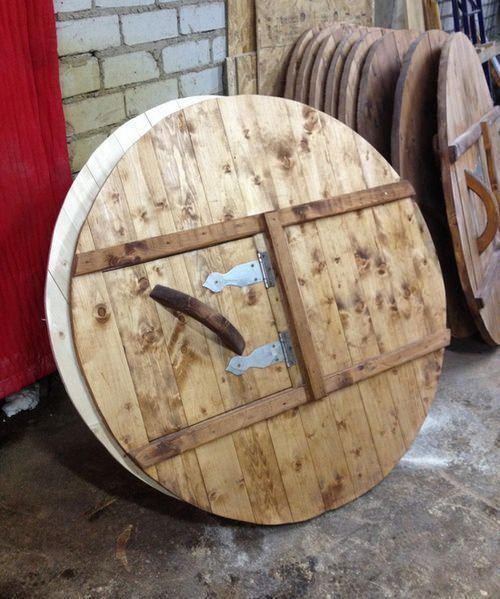

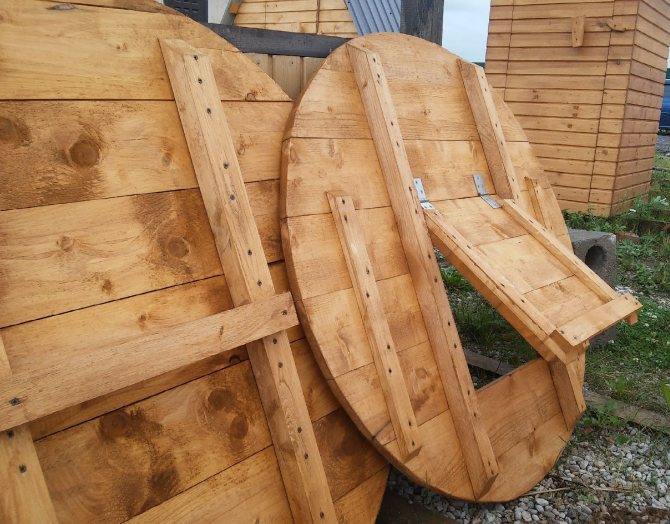

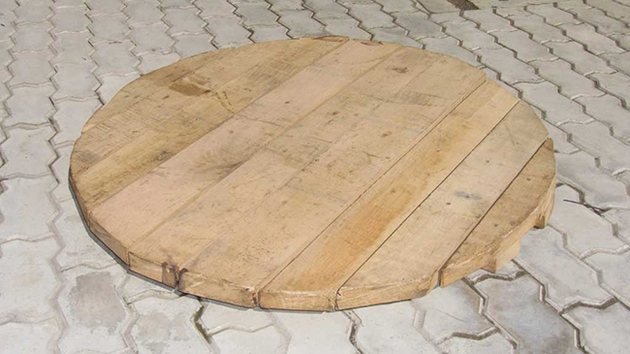

На фото простая самодельная деревянная колодезная крышка Для удобства использования крышки крепится одна или несколько ручек поверх деревянного полотна. В случае необходимости можно изготовить вариант со створкой на петлях. Основные работы при этом повторяются. Опять же, при желании обеспечивается дополнительный слой теплоизоляции, для чего с изнаночной стороны крышки крепится утеплитель – ЭППС (экструдированный пенополистирол). Также на такую конструкцию сверху может настилаться металлический лист.

В таком случае для крышки делаются 2 щита: один большой с заранее подготовленным отверстием под створку и второй, маленький, который будет являться створкой и крепится к первому на петлях

Требования для крыши колодца

Обшить крышу колодца надо согласно правил и их стоит придерживаться.

Давайте с ними ознакомимся:

• Крыша колодца не должна делаться с тяжелого материала.
• Помните, что в холодное время на ней будет еще находится и дополнительный груз в виде снега. Поэтому она должна жестко крепится. Основание должно делаться из прочного материала;
• Крыша колодца по своим габаритам должна быть больше самого колодца и перекрывать его контур;
• Для изготовления лучше применять водостойкие материалы. На данную конструкцию будет влиять и влажная среда, которая будет попадать в виде дождя и испарений из самого колодца.

Ход строительных работ

Можем приступать к копке колодца. Ход работ будет таким:

найдите ровную площадку и проведите на ней разметку для будущего сооружения из расчета на 15 см больше диаметра колец из бетона. Теперь роем яму, чтобы ее глубина могла обеспечить неполное погружение первой рабочей конструкции, чтобы она на 10 см могла возвышаться над почвой; берем сколоченную тележку высотой до 10 см и на ней доставляем первое бетонное кольцо, которое аккуратно вставляем в вырытую яму. При установке тщательно следите за вертикальностью его положения. Вверху ставим второй кольцо и соединяем его с соседним посредством специальных скоб. Таких соединений должно быть как минимум три; продолжает по центру копать яму до 80 см в глубину, а потом ее нужно обкопать по кругу, чтобы первое кольцо постепенно и ровно прошло вглубь ямы; потребуется во втором кольце сделать отверстие под прокладку трубопровода к помещению бани или кухни

Диаметр такого отверстия должен быт в полтора раза больше диаметра отводной трубы; когда вы будете нанизывать одно кольцо на следующее, обращайте внимание на герметичность получившихся швов. Между этими частями конструкции также потребуется проложить пеньковую просмоленную веревку, а стык нужно дополнительно закрыть песчано-цементным раствором;

продолжаем укладывать кольца вглубь земли, пока в шахте не начнет интенсивно пробиваться вода, то есть, пока на дне ямы не пробьется как минимум три ключа

Затем целиком ее откачиваем вместе с намытым песком. Нельзя при этом целиком откапывать в плывуне первое кольцо, чтобы оно не опустилось ниже водоносного слоя почвы; посредством работающего насоса убираем со дна еще несколько ведер грунтовой смеси и даем наполниться колодцу, не откачивая воду примерно 12 часов; после этого времени опять откачиваем воду и чистим дно. Такие действия повторяем до тех пор, пока вы четко не заметите на дне водные жилы. После этого в течение суток не трогаем ничего, и колодец накрываем крышкой; теперь нужно опять откачать всю воду с песком и уложить на дно ямы фильтр в виде крупного гравия на 20 см, и чуть больше мелкого щебня. Уровень колодца – порядка полутора метров, что равно полутора бетонным кольцам; верхние кольца следует обернуть целлофаном, чтобы без проблем пережить период пучения грунта; по бокам колец нужно засыпать песчано-гравийную смесь, а на уровне наземного кольца нужно сделать отмостку из глины на 20 см в толщину и присыпать ее песком на 15 см; над конструкцией по желанию возводим домик из дерева или навес с шифером.

Вот и готов наш колодец. Если приниматься за работу своими руками и привлечь к этому своих друзей в небольшом количестве, то вы завершите все в течение недели. Конечно же, специалисты справятся с этим намного быстрее, но и их работа обойдется вам в определенную сумму.

Пошаговая инструкция изготовления крыши для колодца

Крыша двухскатная, общая площадь скатов 2,4 м2, обвязка для крепления вертикальных элементов из доски толщиной 50 мм. Начинать надо с основания для крыши (обвязки).

Шаг 1. Замерьте диаметр железобетонных колец колодца, дайте запас в 1–2 см.

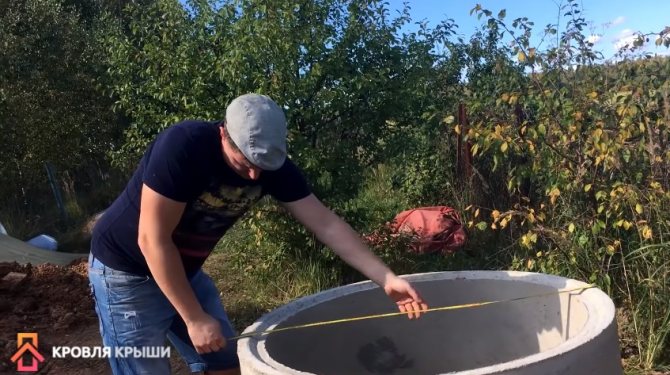

Замер диаметра колец

Из бруса толщиной 5 см и шириной примерно 10 см заготовьте четыре отрезка, длина каждого должна равняться диаметру колец по внешнему кругу.

Шаг 2. Сбейте из отрезков квадрат.

Квадрат из досок

Рекомендуется вначале доски зафиксировать обыкновенными гвоздями, а затем примерить квадрат на колодец. Дело в том, что бетонные круги не имеют идеальной формы, придется основание забивать на место молотком, гвозди позволят размерам немного увеличиться. После примерки надо сделать метки положения основания и приступать к увеличению его прочности.

1. По углам конструкции саморезами прикрутите четыре металлических перфорированных угольника с толщиной стенки не менее миллиметра. Поверхности угольника должны обязательно быть оцинкованными.
2. Отрежьте четыре коротких кусочка бруска для изготовления раскосов. Их также необходимо прибить по углам квадрата. При этом обращайте внимание, чтобы раскосы не уменьшили размеры конструкции по сторонам, расстояние между раскосами должно быть на 2–3 см больше внешнего диаметра колец.

   Конструкция усилена раскосами

Важно. Во время усиления прочности основания внимательно следите, чтобы первоначальные размеры не нарушались.

Шаг 3. Зафиксируйте основание на кольцах колодца. Это очень важная технологическая операция. Дело в том, что на этих точках будет держаться не только вес крыши, они должны выдерживать дополнительные ветровые и снеговые нагрузки.

Фиксация основания

Для фиксации рекомендуется использовать прочные дюбели для бетона. Диаметр не менее 10 мм, длина должна на 50 мм превышать толщину реек. Всего необходимо использовать 8 дюбелей, по два с каждой стороны квадрата. Еще раз обращаем внимание, что крепление должно быть максимально надежным. Если появились сомнения, то надо в нижней части предусмотреть дополнительные вертикальные опоры, закрепить их дюбелями к кольцам, а верхний торец упереть о конструкцию.

Шаг 4. Забейте досками толщиной примерно 20 мм верхнюю поверхность несущей рамы, выровняйте ее в одной плоскости с кромкой кольца.

Поверхность забита досками

На этом изготовление основания закончено, можно приступать к монтажу крыши. Крыша состоит из нескольких элементов, каждый делается отдельно и по своим правилам.

Схема крыши

Сборка крыши

Шаг 1. Изготовьте вертикальные опоры каркаса крыши. Высота элементов примерно один метр. Делать их следует из такого же мощного бруса, как и обвязку. В верхней части опор делается запил под углом 90°, в каждую сторону от оси симметрии по 45°. На плоскостях запила будут лежать рейки каркаса.

Соединение опор

Нижняя часть опор крепится металлическими угольниками к основанию, для увеличения жесткости можно по бокам вбивать гвозди длиной примерно 100 мм. Аккуратно забивайте метизы, не допускайте появления трещин в пиломатериалах.

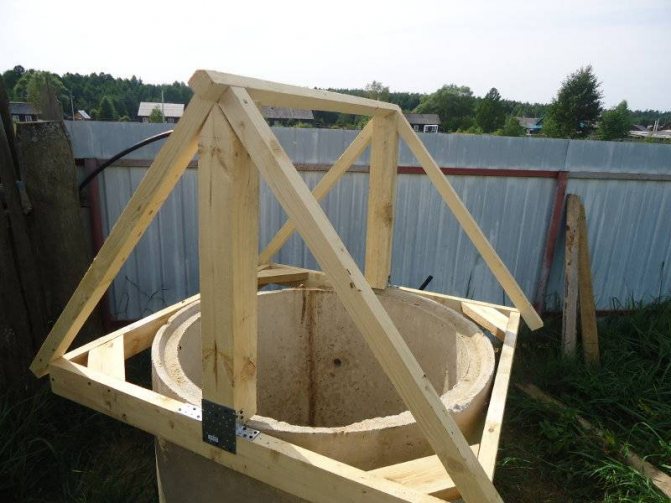

Каркас крыши колодца

Шаг 2. Прикрепите к вертикальным опорам наклонные рейки каркаса крыши. Они должны иметь одинаковую длину, фиксируются гвоздями или саморезами.

Обрешетка под ОСП

Шаг 3. Закрепите рейку на коньке крыши. Она устанавливается в специальные щели между боковыми, крепится также саморезами или гвоздями.

Практический совет. После фиксации каждого нового элемента каркаса прочность конструкции должна существенно увеличиваться. Проверяйте ее руками, прилагайте значительные усилия с различных сторон.

Как только обнаружатся шатания, нужно немедленно выявлять причину и устранять ее. Не надо надеяться, что крыша потом сама по себе станет устойчивой, чудес не бывает.

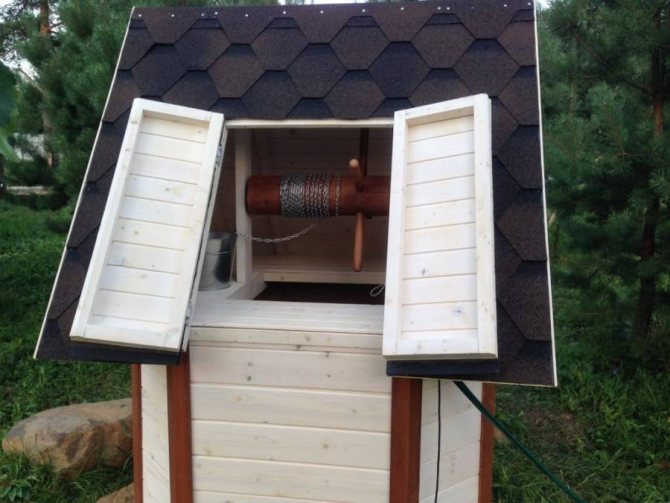

Шаг 4. Определитесь с размерами дверок колодца, на нужном расстоянии закрепите на фасадном скате крыши две упорные рейки. С обратной стороны достаточно прибить одну планку для крепления обрешетки кровли. Устанавливайте ее посредине ската.

Шаг 5. Кровля крыши будет из битумной черепицы, под нее необходима сплошная обрешетка, рекомендуем использовать влагостойкую плиту ОСП. Сразу вырежьте кусок и сделайте дверку, под нее придется изготавливать специальную рамку. Размеры выбирайте такие, чтобы она свободно входила в подготовленный в скате проем.

Крепление ОСП

Практический совет. Плиты ОСП имеют с одной стороны гладкую поверхность, а с другой обыкновенную шершавую. Гладкая поверхность считается влагоустойчивой, ее рекомендуют обращать к кровельному покрытию. В для колодцев такие рекомендации не годятся.

Дело в том, что с водной поверхности постоянно испаряется влага, при изменении температуры на скатах крыши появляется конденсат. Прибивайте плиту таким образом, чтобы ее гладкая лакированная сторона была обращена в колодец, а шершавая под кровельное покрытие. Нет ничего страшного в нарушении рекомендаций производителей, из двух зол надо выбирать меньшее. В дальнейшем шершавая поверхность плиты тщательно и герметично закроется битумной черепицей, это не отразится на длительности эксплуатации конструкции.

Примерка дверцы

Дверца посажена на петли

Прибита доска над дверцей

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

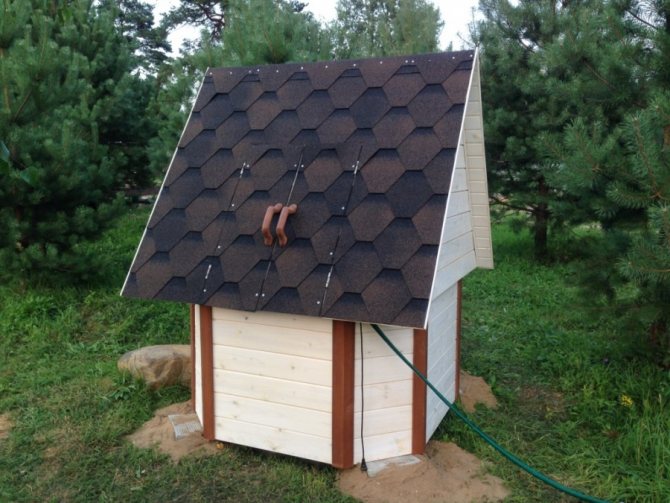

Монтаж битумной черепицы

Купите упаковку мягкой черепицы. Как правило, в ней есть три квадратных метра, а нам для крыши колодца требуется всего 2,4 м2. С битумной черепицей работать легко, для резания используется обыкновенный монтажный нож. По технологичности монтажа она превосходит металлические покрытия, именно в связи с этим материалу отдано предпочтение в нашем конкретном случае.

Шаг 1. Откройте упаковку битумной черепицы, возьмите один гонт и прикиньте его положение в первом нижнем ряду. Подготовьте первый гонт. Для этого от него нужно отрезать лепестки, оставить только ровную полосу.

Обрезка гонта

Кстати, такую же полосу потом надо прибивать и к коньку нашей крыши, можно сразу вырезать две детали.

Резать битумную черепицу надо под металлическую линейку и желательно с обратной стороны. Дело в том, что за счет такого положения меньше тупится лезвие ножа, оно не скребет постоянно по каменной посыпке.

Резать битумную черепицу лучше всего по линейке

Шаг 2. Начинайте укладывать черепицу согласно инструкциям производителя, она имеется в каждой упаковке.

Для повышения долговечности крыши колодца можно основание отделать любой битумной мастикой. Но если ее нет, то и так кровля будет служить достаточно долго, главное — не нарушать рекомендованную технологию.

Укладка битумной черепицы

Фиксация гонтов

Нанесение герметика

Приклеивание битумной черепицы на коньке

Шаг 3. Зашейте фронтоны вагонкой, размеры снимайте для каждой доски. Крыша делалась без особого соблюдения точности, отклонения в 1–2 см допустимы. Во время обшивки фронтонов щели закрываются и становятся полностью незаметными.

Фронтон зашит вагонкой

Шаг 4. По торцам крыши прибейте деревянные ветровые планки.

Ветровые планки

Желательно эти места закрывать металлическими планками и крепить их до начала монтажа битумной черепицы. Так более надежно защищаются торцы ОСП от негативного воздействия влаги. Если металлических планок нет, то можно пользоваться и рейками, но перед их фиксацией нужно обработать открытые торцы ОСП любой гидрозащитной пропиткой. Это может быть даже обыкновенное постное масло.

Шаг 5. Покрасьте деревянные конструкции устойчивой краской для наружных работ.

Окрашивание вагонки и планок

Шаг 6. Аккуратно разрежьте покрытие по контуру дверки. Не спешите, срез должен быть максимально ровным.

Шаг 7. Прикрутите к крышке ручку.

Фиксация ручки

На этом процесс изготовления элементарной крыши для колодца закончен. Мы привели пример самого простого исполнения. Можно, конечно, делать сложную крышу с декоративными элементами, высокую и большую, из дорогих пиломатериалов и т. д. Если колодец расположен перед домом и играет важную роль в ландшафтном дизайне, то такие значительные материальные затраты оправданы. А если он располагается за домом или бытовыми пристройками, то на дизайн можно обращать второстепенное внимание, а первостепенное уделять стоимости и функциональности конструкции. В статье даны советы по изготовлению именно второго варианта крыши для колодца.

Цены на популярные модели шуруповертов

Шуруповерты

Виды колодезных домиков и их различия

1. Самый простой – традиционный или скворечник.
2. Резной домик с дизайнерским оформлением древесиной.
3. С двускатной крышей — конструкция самая распространенная.
4. Шестигранная постройка, определяется формой постройки.
5. Каркас, основу которой составляет каркас из бруса.
6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

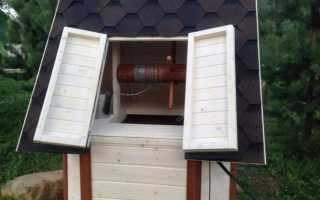

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

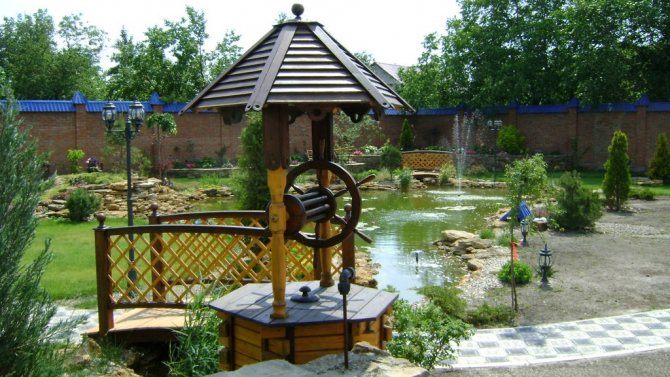

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Как устроен колодец шахтного типа?

Зная устройство шахтового колодца, будет легче своими руками его создавать. В конструкции выделяется три основных части:

• водоприемник – самая нижняя часть, служащая для сбора и фильтрации воды.
• ствол– вся подземная конструкция над водоприемником. Она не дает обрушиваться грунту и не пускает внутрь верховодку, сохраняя качество воды.
• оголовок – все, что расположено снаружи, над землей. Он не дает проникать в воду пылевым частицам, мусору, а зимой уберегает от замерзания.

Кроме основных элементов, нужны дополнительные, которыми мы поднимаем воду наверх. Это ворот, цепь, ведро.

Флористика и зелень

Крышку люка можно превратить в цветник, организовав на ней небольшую клумбу или поставив горку для цветочных горшков. Их придется время от времени снимать для обслуживания септика. Поэтому, клумбы, горшки должны быть не большими, легкими. Шпалера поможет задекорировать технические колодцы. Помимо того, что шпалера может стать украшением, она несет практические функции опоры для различных растений, зонирования территории участка. Искусственный камень вписывается в альпийские горки или рокарии. Многообразие форм камня, его цветов, размеров положительно скажется при подборе взаимного сочетания камней, оформления растениями и расстановкой акцентов композиции.

Яркие, необычные декоративные крышки помогут красиво спрятать канализационный колодец, закрыть неровность или яму. Безжизненные камни могут добавить красок в ландшафт, стать украшением сада, двора дома. Они оттеняют красоту растений, оформляют водоемы, цветники, придают стиль композициям, оригинальности идеям и инсталляциям. Камень своими руками – это интересная и доступная идея для закрытия люков.

Технология изготовления кессона

Материалы

Сегодня устройства кессонного типа делают из самых разных материалов:

Пластиковая емкость с ресивером

Установленный колодец из стального листа

• Для обеспечения герметичности всех соединений рекомендуется приварить нижнюю часть кессона к обсадной трубе, если это возможно. Чтобы на стенки кессона не попадала влага, по периметру можно выполнить отмостки из бетона.
• Бетонные – изготавливаются самостоятельно. При соблюдении технологии монтажа не уступают в герметичности стальным и пластиковым колодцам фабричного производства.

Ниже мы расскажем, как можно самим сделать кессонный колодец из бетона.

Подготовка котлована

На первом этапе работы вокруг скважины с установленной обсадной трубой выкапываем котлован:

• Чтобы не повредить скважину и оголовок, используем только ручной инструмент.
• Минимальный размер колодца – 1х1х1м, максимальный 01,5х1,5м при глубине 1,8 — 2м.
• Сам котлован следует делать несколько больше, поскольку часть объема «съедят» стены, подсыпка пола и утепление по периметру.
• На дно вырытого котлована насыпаем 20 см гравийно-песчаной смеси. Смесь увлажняем и трамбуем до тех пор, пока она не перестанет уменьшаться в объеме.

Роем котлован вокруг обсадной трубы

После этого можно приступать к формированию стенок.

Стены кессонного колодца

Инструкция по возведению стен предусматривает работу по такому алгоритму:

• Вначале все поверхности обтягиваем плотным полиэтиленом. Это создаст дополнительный гидроизоляционный контур и защитит расположенное в кессоне оборудование от попадания влаги.
• Отступаем от сетки около 5 см и устанавливаем арматурную обвязку. Армирование колодца представляет собой решетку с размером ячейки около 200-250 мм.
• Арматуру вяжем или свариваем из прутка толщиной не менее 5 мм.
• Затем из брусьев и досок монтируем опалубку. Поскольку стены будут довольно толстыми, предусматриваем места для установки распорок – они защитят нашу конструкцию от выдавливания массой бетона.

Заливка армированной опалубки

• Чтобы исключить протекание раствора, изнутри обшиваем опалубку полиэтиленом, закрепляя его на брусьях и досках строительным степлером.
• Заливаем бетон в опалубку, обрабатываем его виброуплотнителем и оставляем сохнуть. Полное высыхание занимает около четырех недель, но уже на 10 день дощатые щиты можно демонтировать.
• После полного высыхания стен с помощью перфоратора проделываем в них отверстия в местах прохождения труб.

В качестве альтернативы бетонным стенам можно использовать кирпичную кладку или кольцевые железобетонные трубы

Естественно, в этом случае необходимо уделять самое пристальное внимание герметизации швов

Можно использовать бетонные кольца

Монтируем перекрытие

Очень важным является правильный монтаж перекрытия:

• На верхней части стен монтируем монолитный армированный пояс. В него закладываем арматурную сетку с ячейкой не более 150 см, после чего заливаем бетон в опалубку высотой до 150 мм.
• На монолитный армированный контур укладываем доски толщиной от 30 мм. Укладку производим с минимальным зазором, не забывая оставлять место для обустройства люка.
• Для качественной гидроизоляции покрываем доски полиэтиленом, фиксируя его металлическими скобами.
• По периметру колодца и по краю люка делаем опалубку.
• Заливаем в опалубку бетон, разравниваем его и оставляем сохнуть.

Фото металлического люка на перекрытии

Когда заливка высохнет, в предварительно оставленном отверстии монтируем люк. По периметру закрепляем его стальным уголком, а крышку навешиваем на надежных петлях. Для обеспечения качественной теплоизоляции изнутри крышку стоит утеплить пенопластом или пенополистиролом.

Использование древесины

Этот материал популярен во все времена. Из него стоят дома, делают мебель, поэтому крышка для колодца из дерева никого не удивит. Это, можно сказать, самая надежная защита для питьевой воды. Ведь древесина – это натуральный природный материал, который очень благотворно влияет на состояние воды. Кроме того, это привлекательный аксессуар для дизайна садового участка.

Деревянную крышку для колодца можно изготовить самостоятельно

Основные преимущества:

• Безопасность и экологичность.
• Прочность.
• Устойчивость к воздействию окружающей среды.
• Не подвергается коррозии.
• Невысокая стоимость и доступность.

Итак, самыми лучшими вариантами являются пластик и древесина. Последнюю можно изготовить и своими руками.

Виды колодцев и какие крышки им подходят

Виды частных колодцев:

1. Питьевой. Все описанные выше типы заглушек пригодны для сооружений, предназначенных для обеспечения автономного водоснабжения.
2. Канализационный. Его особенность в том, что у него нет надземной части. Крышка находится вровень с землей, подвергается нагрузкам, в том числе от проезжающего по ней автотранспорта. Поэтому канализационные колодцы чаще всего накрывают железобетонными и чугунными заглушками.
3. Дренажный. Требования к люкам для сооружений этого вида те же, что и для канализационных. В продаже есть полипропиленовые, полимербетонные, чугунные, специально предназначенные для дренажных колодцев и выдерживающие нагрузку от 1,5 до 3 т.

Перед тем как сделать крышку для колодца своими руками, нужно рассчитать предполагаемые расходы. Самостоятельное изготовление выгодно, если речь идет о дачном сооружении и под рукой есть дешевые материалы, обрезки и т. п.

Особенности крышки колодца

Крышка должна быть прочной, сделанной из водостойкого материала и выполнять следующие функции:

1. Защита шахты от занесения мусора, опавших листьев и грязи.
2. Предотвращение проникновения прямых солнечных лучей. Ультрафиолет способствует усиленному росту водных растений.
3. Сохранение тепла. При оставлении колодца открытым зимой вода быстро замерзает. Это не только оставляет жильцов дома без воды, но и приводит к выходу насосного оборудования из строя.
4. Обеспечение проветривания шахты. Поступление кислорода препятствует размножению бактерий.
5. Защита детей и животных от падения в колодец.
6. Улучшение внешнего вида. При обустройстве створки могут использоваться декоративные элементы, вписывающиеся в ландшафтный дизайн.

Для чего нужна крышка на колодец?

Главная задача крышки на колодец – обеспечение защиты источника от попадания мусора и пыли, из-за которых происходит застаивание воды, изменение ее вкуса в худшую сторону. Но это не единственная функция защитного элемента.

Колодезная крышка выполняет и другие задачи:

• защита от попадания прямых солнечных лучей, в результате чего на дне разрастаются водоросли;
• термоизоляция – зимой от мороза, летом от жары. В зимний период жидкость и насосное оборудование не замерзают, а летом вода всегда остается прохладной;
• защита от случайного падения в шахту животных, птиц, маленьких детей и просто невнимательных взрослых.

Совет! Для усиления теплоизоляционных свойств конструкцию можно дополнительно утеплить, к примеру, пенополистиролом.

Кроме того, крышка, часто, используется, как декоративный элемент для создания ландшафтного дизайна дачного участка в одном стиле.

В качестве материалов, которые применяются для изготовления защитной конструкции колодца на даче, выступают: металл (нержавейка, оцинковка, железо), дерево (фанера, ДСП), железобетон и пластик.

Это интересно: Гидроизоляция стен и пола душа в деревянном доме: Советы

Процесс сборки колодезного люка своими руками

Несколько пошаговых инструкций по изготовлению простых люков на колодец для дачи из дерева и железа. В случае использования металла дополнительно будет применяться композитный текстолит для обшивки.

Из металла и текстолита

Процесс всех работ поэтапно:

1. Берутся металлические уголки, и отрезаются необходимого размера. Отталкиваясь от габаритов колодца, выдерживается пропорциональность.
2. С торцевой части уголка на нижней полочке следует сделать вырез под 45°.
3. Таких заготовок должно получиться 4 штуки одинакового размера.
4. Все элементы между собой свариваются, образуя квадрат. Прихватки следует поставить со всех сторон.
5. Каждый сварочный шов шлифуется болгаркой и специальным шлифовальным диском.
6. У вас должна получиться рама, которая будет неподвижной.
7. К раме будет крепиться подвижная крышка. Ее можно изготовить из профильной трубы прямоугольного сечения.
8. Длина трубы должна быть меньшей на 10 мм в сравнении с уголками. Это необходимо, чтобы будущая крышка могла свободно закрываться/открываться. Также следует учесть и расположение шарниров. Чтобы достичь идеальной точности, лучше всего подготовить схему и на ней указать все размеры каждого элемента.
9. Чтобы конструкция каркаса была прочной, внутрь него можно крест-накрест приварить трубы.
10. После этого все сварочные швы аналогично шлифуются/чистятся.
11. Далее необходимо взять текстолитовую плиту и вырезать из нее соответствующий размер для люка.
12. В середину между двумя слоями текстолита можно уложить экструдированный пенополистирол, пенопласт или другой теплоизоляционный материал.
13. Далее нижняя часть конструкции должна быть закреплена к оголовку колодца. Выполнить эту работу можно разными способами. Например, забить анкеры и приварить к ним металлический каркас. Установить деревянное основание и к нему зафиксировать крышку.
14. Чтобы внутренняя часть каркаса имела такую же круглую форму, приваривается полоса. Таким образом, получается опалубка по углам конструкции. Эти пустоты можно заполнить бетоном или также с двух сторон зашить текстолитом, а внутренность заполнить утеплителем.
15. На заключительном этапе остается покрасить всю конструкцию в желаемый цвет.

Из дерева (квадратная)

Наиболее простой вариант того, как защитить источник от всевозможных загрязнений. Вся работа сводится к таким пошаговым действиям:

Для начала необходимо сбить щит из досок. Для этого кладется два бруска параллельно друг к другу. На них выкладываются доски плотно без щелей и скручиваются саморезами или сбиваются гвоздями. Чтобы обеспечить необходимую жесткость, со стороны брусков фиксируется брусок по диагонали. Важно, чтобы бруски не выходили за размеры досок. После этого шлифуются. По углам снимаются фаски.. Важно понимать, что размер такой дверцы должен быть больше отверстия в шахте

Она должна полностью его перекрывать, чтобы мусор, пыль и что-либо другое не проникало внутрь источника. Также следует решить, будет крышка на навесах или просто прикладной. В любом случае необходимо побеспокоиться о наличии ручки, чтобы ее было удобно поднимать и опускать

Важно понимать, что размер такой дверцы должен быть больше отверстия в шахте. Она должна полностью его перекрывать, чтобы мусор, пыль и что-либо другое не проникало внутрь источника

Также следует решить, будет крышка на навесах или просто прикладной. В любом случае необходимо побеспокоиться о наличии ручки, чтобы ее было удобно поднимать и опускать.

Крышку можно покрасить или покрыть лаком. Это увеличит ее срок эксплуатации. Если вы решили покрыть древесину лаком, то предварительно покройте ее морилкой. Это придаст особый оттенок изделию.

Из дерева (круглая)

В качестве разнообразия крышку можно сделать круглой. Технология ее изготовления практически ничем не отличается от описанной технологии выше. Осуществляется сборка щита. Также крепятся диагонали, чтобы обеспечить необходимую жесткость. После этого нужно измерить диаметр кольца на оголовке колодца. Затем измерения переносятся на деревянный щит. Вам следует аккуратно и точно нарисовать круг. Далее потребуется лобзик, чтобы вырезать круг.

В случае обустройства круглой двери, сделать ее на навесах не получится. Поэтому обязательно обустраиваются ручки, которыми можно будет поднимать и опускать. Хорошо, если она будет вмонтированной в кольцо. То есть укладываться четко в паз. Таким образом, она не будет съезжать со своего места, а иметь конкретные рамки ограничения.

Как сделать своими руками деревянную крышку для колодца: два популярных варианта

Дерево традиционно используется для изготовления крышки колодца. Данный материал доступен и легко обрабатывается своими руками. Но конструктивное исполнение такой крышки может отличаться. Предлагаем познакомиться с доступными вариантами.

Дерево – самый популярный материал ФОТО: kanaliza.ru

Крышка-щит

Достаточно простой вариант, отличающийся лёгкостью исполнения. Изготавливают по размеру колодца. Крышка-щит довольно просто монтируется. Служит сравнительно недолго. Нуждается в постоянной обработке. При грамотно подобранных лакокрасочных материалах прослужит более 5 лет.

Конфигурация крышки может отличаться ФОТО: dubrava74.ru

Материалы и инструменты

Для изготовления предпочтительно использование ольхи, липы, дуба, берёзы. Размер доски может быть любым, однако предпочтительным является панели шириной 15 см и толщиной 20 мм. Для соединения досок потребуются бруски. Из инструментов стоит подготовить:

• пилу либо электролобзик;
• молоток либо шуруповёрт. Выбор зависит от используемого крепежа: гвозди либо шурупы;
• гвоздодёр;
• петли;
• карандаш;
• строительный уровень подходящего размера;
• измерительный инструмент

Подойдёт стандартный инструмент ФОТО: a.d-cd.net

Пошаговая инструкция по изготовлению

Крышка-щит из досок изготавливается в следующей последовательности.

Иллюстрация	Описание действия
	Первоначально из подготовленных досок и брусков сбивается щит. Для этого доски сортируются и укладываются как можно ближе друг к другу. Стоит добиться минимального зазора. Ширина формируемого щита должна согласовываться с наружными размерами колодца и габаритами шахты
	С обратной стороны к доскам прибиваются бруски. Их располагают перпендикулярно уложенным панелям. Для обеспечения достаточно уровня жёсткости по центру крепят доску
	С помощью уровня очерчивают круг нужного диаметра. Для этого один конец фиксируют, а второй начинают смещать вдоль сформированного щита, прорисовывая окружность нужного диаметра
	С помощью электролобзика производится резка по очерченной линии
	С выбранного края с помощью лобзика вырезается дверца, через которую будет доставаться вода. Первоначально стоит выполнить пропилы только с двух сторон.
	После установки петель дверь полностью отделяется от основного щита.
	Для увеличения срок службы, конструкция обрабатывается защитным составом. После этого воду можно набирать насосом либо с помощью ведра.

Внимание! Если диаметр колодца сравнительно небольшой, можно отказаться от изготовления дверцы, сделав крышку-щит съёмной.

Крышка в форме домика с дверцей

Крышки-щиты имеют ограниченное использование. Наибольшей популярностью пользуются крышки в форме домиков. Предлагаем разобраться, как изготовить подобную конструкцию своими руками.

Домик может быть достаточно красивым ФОТО: i.kolodec-40.ru

Материалы и инструменты

Для изготовления домика потребуется стандартный набор инструментов. Также следует подготовить:

• брус 100×100 мм²;
• доски 100×30 мм либо влагостойкая фанера для обшивки домика;
• брус 50×50 мм²;
• бревно подходящего диаметра для формирования барабана.

Для отделки материал приобретается дополнительно ФОТО: kopaemstroim.ru

Пошаговая инструкция по изготовлению

Процесс изготовления крышки на колодец в форме домика может отличаться. Некоторые собирают конструкцию непосредственно в месте установки. Это может не самым лучшим образом отразиться на внешнем виде изделия. Чтобы избежать типовых ошибок, стоит сначала изготовить основные элементы, а затем произвести их сборку в месте установки.

Процесс изготовления может отличаться ФОТО: oz90.ru

Комплектующие элементы

Прежде чем приступить к сборке конструкции, стоит подготовить основные комплектующие элементы:

Внимание! В размер отрезаются доски, с помощью которых будет обшиваться домик.

Сборка конструкции

Сборка конструкции предполагает установку четырёхугольной рамы на колодец. После этого к ней крепятся опоры для барабана и монтируется сам барабан. Собирается каркас. Проверяется работоспособность конструкции. Барабан должен беспрепятственно крутиться при повороте ручки. Если имеются трудности, его пространственное положение корректируется.

Каркас собран

На подготовленный каркас крепится материал обшивки. Вырезается отверстие для дверки. Последняя навешивается с помощью петель. Конструкция окрашивается в выбранный цвет для защиты от внешних неблагоприятных факторов.

Предлагаем также посмотреть видео с подробным описанием процесса изготовления крышки на колодец:
