Как Восстановить Никель Кадмиевый Аккумулятор Шуруповерта

Канал nespokoyniy рассказал, как восстановить севшую акб, которая установлена на шуруповерте. В нашем случае никель кадмиевый аккумулятор. Купить все нужное для восстановления можно с бесплатной доставкой в этом китайском магазине. Разобрал коробочки-боксы. Так они выглядят. Решил восстановить, потому что заряд в никель-кадмиевой акб отсутствует. Причина в том, что несколько банок не набирают емкостей и, соответственно, вся батарея не принимает заряд, работы нет. В батарее 1300 емкость. По одной баночке этим аппаратом пытался зарядить, по очереди. Посмотрел, насколько каждая заряжается. В данном случае, если подписывал верхний банка 1781, 1888, это при том, что норма 1300 написано. На некоторых 68, 73, 50, другие нормально 1340, 1359. Какие-то нормальные, отдельные не берут заряд.

Что стал делать для восстановления?

Аккумулятор или любой источник примерно на 12 вольт. На коленках примотал 2 проводка плюс-минус и делаем так называемый старт аккумулятора. На баночку, которая 1.2 вольт, проводками касаемся. Происходит маленький щелчок, на одну секунду, убираем. Делаем так 3-4 раза. После этого начинаем заряжать по-новому от IMAX B6. В данный момент идет заряд. Видно 1382 уже набрал за примерно 1.5 часа. 1383, 1.76 вольт, процессор решает, сколько вольтаж давать. Сначала программируем, потом задаем. Одна банка 1.2 вольта, заряжается. Та, которая набрала 1387 больше не берет. Изначально предусмотрено 71. Уже, грубо говоря, 1400. После такого старта, короткого касания мощным напряжением, практически 10 кратным. Также здесь, не будем шевелить, могут крокодильчики отцепиться. Так же была банка, указано было 40, набрано 1426 и тому подобное, банка была 80 с чем-то, то есть все набирают больше 1300. Таким образом, планируется прогнать. Еще для этого аккумулятора осталось пару баночек сделать. Продолжение с 4 минуты на видео о методе восстановления никель-кадмиевого вышедшего из режима работоспособности аккумулятора. Есть способ мощной подсветки.

Устранение эффекта памяти

Эффект памяти возникает при недостаточной разрядке аккумулятора и последующей его зарядке. Со временем батарея «запоминает» свою наименьшую границу разряда и использует все меньше и меньше емкости батареи. Проблема актуальна в большей степени для Ni-Cd аккумуляторов, и в меньшей степени для Ni-Mh. Литий-ионные батареи не обладают эффектом памяти.

Для решения проблемы требуется несколько раз полностью разрядить и зарядить батарею. Сделать это можно с помощью 12 вольтовой лампочки. Можно взять лампочку с немного большим или меньшим вольтажом. К лампочке припаиваются два провода, на плюс и на минус, которые, соответственно, крепятся к контактам аккумулятора. Процедуру необходимо повторить не менее 5 раз.

Долив дистиллированной воды в никель-кадмиевые аккумуляторы

Одна из наиболее частых проблем Ni-Cd батарей – испарение дистиллированной воды. Чаще всего происходит в случае перегрева аккумулятора. Чтобы решить проблему, необходимо:

1. Разобрать аккумулятор.
2. Внутри будут находиться небольшие батарейки (примерно 14 штук, в зависимости от модели шуруповерта). С помощью мультиметра нужно найти вышедшую из строя часть. Напряжение на рабочей «бочке» будет находиться в диапазоне от 1 до 1.3 вольт. Все что ниже этой отметки – требует ремонта.
3. Неисправные элементы аккуратно достаются. Пластинки, которыми они крепятся к другим батареям, потом пригодятся для сборки.
4. С боку, ближе к верхней или нижней части батареи есть изгиб, где необходимо сделать отверстие, диаметром не более 1 мм. Просверлить нужно только стенку, без углубления внутрь.
5. Теперь пригодится шприц с иголкой и дистиллированная вода (ни в коем случае не обычная вода из-под крана). Шприц вставляется в проделанное отверстие, и батарейка заполняется до краев. Желательно, чтобы сутки она простояла в таком состоянии.
6. Прибором, для заряда никель-кадмиевых батарей (подойдет IMAX) производится зарядка, после чего аккумулятору необходимо дать полежать еще неделю.
7. По прошествии 7 дней проверяют, не упало ли напряжение. Если все хорошо – необходимо заделать отверстия с помощью силикона или паяльника.
8. Далее батареи собираются в обратной последовательности и помещаются в корпус аккумулятора. Для спайки применяется точечная сварка или обычный паяльник.
9. После проверки работоспособности аккумулятор полностью разряжают под небольшими нагрузками и снова заряжают не менее трех раз.

Возвращаем к жизни никель-кадмиевые батареи

Вы устали от никель-кадмиевых батарей, которые отказываются заряжаться и просто умирают?

Что вы делаете с ними, когда они умирают? Просто выбрасываете их в мусорное ведро — что наносит вред окружающей среде? Или просто отвезите на переработку?

Вот лучшее решение, вернуть ваши разряженные аккумуляторы к жизни.

Предупреждение:

Для этой самоделки необходима разборка устройства, которое работает на 300В и может быть опасным, если с ним не обращаться правильно. Шаг первый: Почему умирают никель-кадмиевые батареи?

Они не «умирают» окончательно, проблема заключается, как считает мастер, в кристаллах серы. Кристаллы образуются и начинают разрастаться.

Это вызывается:

— Перезарядкой аккумулятора; — Оставлением аккумулятора в разряженном состоянии на длительное время; — Эффектом памяти аккумуляторов; — Воздействием высокой температуры;

После того, как кристаллы начинают расти внутри аккумулятора, они в конечном итоге касаются обоих концов клеточных терминалов. Это закорачивает аккумулятор и предотвращает его повторную зарядку …

Но хорошо то, что кристаллы серы можно легко разрушить, если подать через аккумулятор мощный импульсный ток … Это испарит кристаллы, и батарея снова станет новой! Шаг второй: Что понадобится для восстановления аккумуляторов…

Мастер рекомендует использовать конденсаторы, так как они дают мощный импульсный разряд. Другие источники питания, такие как автомобильные аккумуляторы, не являются хорошим вариантом. Поскольку они непрерывно разряжаются, провод может случайно привариться к клемме аккумулятора, а это может привести к его перегреву и взрыву …

Емкость конденсатора, который необходимо использовать, должна быть около 100000 мкФ 60В. К сожалению, такой конденсатор с экстремальными характеристиками слишком дорогой …

В данном случае, чтобы не переплачивать за большой конденсатор, мастер будет использовать конденсатор от вспышки фотоаппарата. Почему? Потому что данные конденсаторы подходят для импульсной разрядки, а самое главное, они БЕСПЛАТНЫЕ. Ведь у каждого найдется старый пленочный фотоаппарат со встроенной вспышкой. Но тем не менее данное устройство опаснее … Итак, что же потребуется для реализации данной самоделки:

— Пленочный фотоаппарат; — Разряженные никель-кадмиевые батареи; — Провода; — Держатель батареи для разряженных никель-кадмиевых батарей (Вы можете использовать размер AAA, AA, C или D, в зависимости от того, какую батарею вы хотите восстановить. Мастер собирается использовать держатель для батареи типа AA); — Маленький переключатель (мастер использовал ползунковый переключатель); — Переключатель высокой мощности (мастер использовал кнопочный переключатель); Из инструментов понадобится:

— Паяльник (можно избежать пайки, просто скручивая провода вместе); — Олово; — Канифоль; — Оловоотсос; — Кусачки; — Инструмент для зачистки проводов; — Плоская отвертка; — Плоскогубцы; Шаг третий: Разборка фотоаппарата

Это довольно опасная процедура. Следует открыть фотоаппарат и вытащить электрическую цепь из аппарата, при этом необходимо разрядить конденсатор.

(Конденсатор в камере — это большой цилиндр, который является накопителем энергии. Он используется для вспышки).

Во-первых, откройте корпус фотоаппарата, используя отвертку. После того, как вы сняли корпус камеры, замкните конденсатор отверткой с изолированной ручкой. Скорее всего получиться большая и громкая искра. После этого конденсатор разрядится … (Используйте отвертку, которую не жалко, потому что полностью заряженный конденсатор оставит глубокую отметину на металлической части отвертки!) Шаг четвертый: Удаление переключателя из цепи и добавление нового

После того, как схема камеры снята с аппарата, нужно снять накладной выключатель заряда и добавить внешний выключатель. Таким образом мы будете иметь более легкий контроль над цепью и меньше шансов получить удар током.

Снимите верхнюю часть переключателя зарядки. Его не слишком сложно удалить.

Затем припаяйте два проводка на открытых металлических лапках. И припаяйте «новый» переключатель заряда с другого конца проводов.

Также желательно выпаять саму фотовспышку. Шаг пятый: Добавление держателя батареи и переключателя

Затем нужно спаять держатель батареи и выключатель большой мощности вместе с черным конденсатором.

Черный провод держателя батареи является минусовым. Его нужно припаять к минусовому выводу конденсатора. У данного конденсатора минусовой вывод, это тот, который находится ближе всего к серой полосе. На этой полоске нарисован минус.

Затем необходимо припаять кусочек провода к другому выводу конденсатора.

Затем припаяйте кнопочный переключатель к красному проводу держателя батареи и другому проводу. Это будет плюсовой провод.

Держатель батареи, который был только что добавлен, — это место, где будет располагаться разряженная никель-кадмиевая батарея. Шаг шестой: изоляция высокого напряжения

Все, что осталось сделать, это изолировать весь путь следования высокого напряжения … Попросту придумать корпус для размещения электронных компонентов.

Можно положить электронные компоненты в симпатичную коробочку… У автора не нашлось доступной коробочки для этой самоделки. Поэтому он просто наклеил ленту на все голые металлические детали и приклеил нижнюю часть контура камеры. Шаг седьмой: восстановление убитого аккумулятора

Чтобы вернуть к жизни разряженную никель-кадмиевую батарею, вставьте её в «защелкивающийся» держатель батареи, а хорошую щелочную батарею — в держатель батареи в цепи камеры.

Включите переключатель зарядки и подождите, пока неон / светодиод загорится. Когда он начнет светиться, нажмите кнопку, и вы услышите громкий хлопок. Это нормально. Это показывает, что батарея была убита, а сейчас ожила. Чтобы быть уверенным наверняка, что кристаллы серы действительно испарились, сделайте на никель-кадмиевую батарею разряд еще один раз …

Замена элементов питания

Способ подходит для всех типов аккумуляторов. Необходимо:

1. Разобрать аккумулятор.
2. С помощью мультиметра найти вышедшие из строя элементы. На никель-кадмиевых и никель-металлогидридных батарейках напряжение должно находиться в районе 1.2 вольт, на литий-ионных – в районе 3.6 вольт.
3. Неисправные элементы аккуратно изымаются и на их место необходимо приобрести точно такие же батарейки.
4. Новые элементы ставятся на место старых. Для соединения используются старые пластины.
5. Спайка производится паяльником или точечной сваркой. Паяльником нужно работать очень аккуратно и быстро, чтобы не перегреть элемент питания. Желательно при этом использовать флюс, или, в крайнем случае, канифоль.

Виды АКБ, используемых в шуруповертах, и их отличия

Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.

Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми. Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент. Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.

Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.

Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает. Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше. Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов. Подробнее о том, какой аккумулятор лучше для шуруповерта →

Выпуск газа из литий-ионных аккумуляторов

В литий-ионном аккумуляторе находится несколько отдельных батареек. В процессе эксплуатации одна или несколько из них могут перегреться, что приведет к испарению электролита. Таким образом, внутри батарейки скопится большое количество газа и она вздуется, выгнув термопластину. Чтобы решить проблему необходимо:

1. Разобрать аккумулятор.
2. С помощью мультиметра найти неработающую батарейку. Ее напряжение будет равно 0.
3. Далее необходимо достать ее из цепи и выпустить газ. Сделать это можно двумя путями:

• Взять ножницы, изогнутые на конце или любой другой схожий инструмент, подсадить их под плюсовой контакт и аккуратно вдавить вздутую пластину вниз. При этом газ где-то проделает отверстие наружу, чтобы найти себе дорогу. На самом деле, данный способ лишь на короткое время восстанавливает работоспособность батарейки. Впоследствии, через проделанное газом отверстие испарится весь электролит, без которого батарея работать не будет.
• Взять небольшие кусачки и отсоединить плюсовой контакт так, чтобы его можно было отогнуть (не нужно отрезать полностью). Далее необходимо воспользоваться шилом, с затупленным концом, которое вставляется под один из краев изогнутой пластины и постепенно проталкивать его внутрь (рассоединить пластину и край батареи). Когда газ выйдет (будет слышно), вздутую пластину нужно вдавить на место, а проделанное отверстие запаять паяльником или замазать силиконом. И также запаять отсоединенный вначале контакт.

Теперь необходимо зарядить батарейку при помощи прибора IMAX.

Как восстановить аккумулятор шуруповерта

В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.

Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.

Есть экстремальный вариант, как восстановить никель-кадмиевый аккумулятор шуруповерта — можно «дернуть» их большим током. Они начнут заряжаться, но ненадолго. Любители электроники, критикующие этот метод, уверяют, что не было ни одного случая, чтобы импульсный ток надолго восстановил емкость АКБ. Как правило, она поднимется на очень короткое время, а потом, спустя несколько дней, батарея снова «садится».

Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.

Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.

Восстановление с помощью воды

Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.

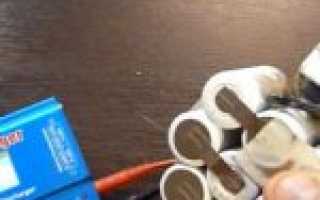

После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.

Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.

После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.

Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.

Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.

Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.

Возбуждение батареи

Способ подходит для всех типов аккумуляторов. Необходимо:

1. Разобрать аккумулятор.
2. С помощью мультиметра найти неработающие батарейки.
3. Возбудить их при помощи импульсного разряда. Для этого подойдут: 12 вольтовой аккумулятор, блок питания, точечная сварка и т.д. Импульс должен быть кратковременным и его не нужно повторять много раз. Достаточно возбудить батарейку, чтобы ее видело зарядное устройство.
4. Собрать все элементы обратно (если они разбирались) и поместить в корпус аккумулятора.

Этот способ несовершенен, так как через какое-то время (от недели до месяца) напряжение элементов питания вновь будет падать. В особенности это касается никель-кадмиевых батарей.
