Сегодня все больше и больше смартфонов поддерживают беспроводную зарядку, из коробки или через обновление аппаратного обеспечения (специальная задняя крышка). Но нет причин, по которым все другие устройства, заряжаемые от USB, не должны обладать такой роскошью.
В этом руководстве я покажу вам, как сделать беспроводную зарядку для смартфона (я демонстрирую на Samsung Galaxy S II) или практически любое устройство, которое заряжается от USB (конечно, я не могу гарантировать, что это будет работать на любом устройстве, но я не вижу причин, по которым оно не должно работать, не считая различные технологии, блокирующие такую опцию).
Как сделать беспроводную зарядку самостоятельно?
Существует несколько вариантов выполнения работ, суть которых в итоге сводится к одному. Если расположить все элементы на чистой плате, прикрепить их паяльником и оснастить конструкцию дросселем, можно получить высококачественное устройство. Оно будет способно выдавать напряжение до двух ампер, работая надёжно и бесперебойно. Однако, если под рукой минимум материалов, стоит воспользоваться и более простой схемой. Чтобы выбрать наиболее подходящий вариант, стоит рассмотреть оба.
Передатчик: вариант №1
Прежде чем изготовить надёжное и качественное беспроводное зарядное устройство своими руками, необходимо приготовить:
- плату;
- дроссель с диаметром проволоки 1 мм, завёрнутой в 5–10 витков;
- резисторы номинала до 1 Вт — 2 шт.;
- транзисторы напряжением 10 вольт и больше — 2шт.;
- диоды UF — 2 шт.;
- конденсатор плёночный ёмкостью от 0,35 до 1 мкФ;
- мультиметр;
- паяльник и паяльные принадлежности.

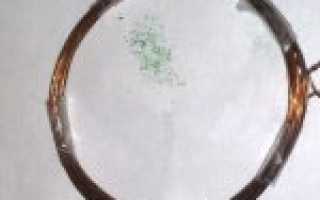

Первым делом из длинного провода изготавливается контур. Для этого провод складывается пополам, при помощи пальцев или контура диаметром 5–10 сантиметров мотаются 5 витков. По всей окружности контур прочно скрепляется скотчем или клеем.

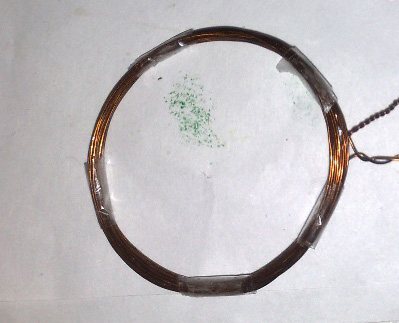

Сначала аккуратно намотайте 20 витков и затем скрутите провод
Далее, необходимо обстричь петлю, получившуюся в результате складывания провода пополам, получается 4 свободных конца. Их зачищают, выполняется подключение начала первой обмотки к концу второй, конца первой обмотки к началу второй. Определить, какой из концов с которым должен соединяться, поможет мультиметр. «Активные» концы спаиваются между собой, образуя среднюю точку. Именно она пойдёт к плюсу питания через дроссель. К свободным концам в дальнейшем будут присоединяться резисторы.
Собирается беспроводная зарядка для телефона своими руками в такой последовательности: припаиваются два транзистора, затем к ним диоды, к диодам, в свою очередь, резисторы. Концы последних распределяются между платой и диодами. Контур припаивается последним, предварительно выполняется лужение обеих отмоток.
Собранный таким образом передатчик для смартфона своими руками создаёт на первом контуре высокочастотное поле, которое на вторичном сглаживается конденсатором и стабилизируется приблизительно до 5 вольт.
Передатчик: вариант №2
Второй вариант подскажет, как сделать беспроводную зарядку для телефона более простым способом из минимума материалов. Потребуются:
- медная проволока диаметром 0,5 мм;
- два транзистора.
Проволока сматывается в сорок витков на оправу. Её необходимо подготовить заранее, основываясь на оптимальном диаметре в 7–10 сантиметров. После двадцатого витка делается отводка. К нему и концу катушки подключается по резистору, на этом устройство считается готовым.
Номинал базового резистора не критичен (22 Ом-830 Ом)
Передатчик следует поместить в корпус, на его роль прекрасно подойдёт коробка из-под дисков.
Приёмник
Если смартфон не оснащён встроенным приёмником, то потребуется потратить время и на его изготовление. Свой приёмник можно устанавливать не только на смартфон, но и на обычный кнопочный, так как тот подключается к аккумулятору.
Беспроводная зарядка для смартфона своими руками в таком случае потребует проволоки диаметром 0,3–0,4 мм. А также пригодится двухсторонний скотч и суперклей. Для удобства работу по созданию контура можно выполнять на пластиковой поверхности.
Отделите контур от пластмассового стенда, на который он был намотан
Приёмник состоит из 25 витков, плотно прижатых друг к другу. Чтобы в дальнейшем конструкция не сломалась, витки рекомендуется крепить на двухстороннем скотче и по мере увеличения площади заливать их суперклеем. Вместо двухстороннего скотча можно использовать обычный, приклеив его края к столу. Диаметр внутреннего отверстия катушки – 1 см, туда нужно заранее поместить заготовку нужного размера, вырезанную, например, из толстого картона. Потом её можно убрать.
Кроме проволоки, в состав приёмника входит кремниевый диод, маркировка которого особой разницы не имеет. Витки второй части беспроводной зарядки аккуратно отделяются от поверхности и подключаются к аппарату через диод.
Подключите контур к аккумулятору
Помимо того, как сделать беспроводную зарядку, стоит подумать и о способе её подключения. Приёмник может подсоединяться либо к аккумулятору, либо к разъёму для зарядного устройства. Второй вариант, как показывает практика, более предпочтителен.
Остаётся только закрепить сделанный приёмник на крышке смартфона и можно приступать к тестированию.
ВАЖНО. Для проверки работоспособности беспроводного ЗУ стоит взять старый телефон, потеря которого при ошибках в сборке не нанесёт владельцу ущерба. А также не рекомендуется заряжать таким способом телефон, находящийся на гарантии производителя.
Также имейте в виду, что приведённая схема крайне примитивна и не имеет обратной связи, то есть согласования приёмника и передатчика. У неё большой уровень помех и паразитного излучения. Поэтому гаджет на площадку нужно класть медленно и аккуратно. Если положить его резко, то может выйти из строя контроллер заряда телефона.
Принцип работы
Беспроводное зарядное устройство позволяет заряжать аккумулятор телефона без подключения последнего к проводам. Мобильник укладывается на специальную подставку, где и происходит весь процесс.
Принцип работы заключается в передаче магнитного поля от передатчика к приёмнику. Второй в этом случае начинает генерировать напряжение, которое и заряжает аккумулятор.
Наличие встроенного приёмника можно посмотреть в характеристиках, если производитель указал поддержку стандарта Qi, то всё в порядке.
Принцип работы такой схемы беспроводной зарядки достаточно простой
ВНИМАНИЕ. Отсутствие у гаджета встроенного приёмника не является поводом для отказа от идеи. Владельцу смартфона в этом случае просто необходимо приложить чуть больше усилий и изготовить приёмник собственноручно.
Обзор готовых устройств для тех, кто не хочет их собирать своими руками
Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.
Перед тем, как выбрать гаджет, проверьте: есть ли возможность коннекта между ним и телефоном! У нас Вы можете узнать, какие Самсунги поддерживают беспроводную зарядку.
RAVPower Wireless Charging Pad Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.
Anker Wireless Charger PowerPort Qi Wireless Charging Pad У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно $17.
Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около $40.
Samsung Fast Charge Qi Wireless Charging Pad У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.
Tylt Vü Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.
Nokia DT-903 Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.
Если гаджет без WPC
Обязательных требований к приемной катушке WPC всего 2: количество витков 25 и диаметр провода, рассчитанный на ток от 0,35 А с учетом скин-эффекта на частоте до 30 МГц. Практически – от 0,35 мм по меди (без изоляции). Толще, когда свободного места в корпусе хватает, только лучше будет. Конфигурация – любая по месту расположения. Особой аккуратности изготовления не требуется (поз. 1 на рис.), но нужно, чтобы отношение наибольшего поперечного размера к наименьшему не превышало 1,5, иначе КПД приемника упадет и заряд затянется.
Беспроводные зарядные устройства стандарта WPC
Если зарядка делается для старого толстенького телефона или для планшета без WPC, катушка размещается в корпусе гаджета. Небольшой изгиб по месту (поз. 2) на свойства приемника не повлияет. Вдруг внутри места мало (нужно ведь еще куда-то приткнуть электронные компоненты приемника), придется делать плоскую катушку «как фирменная», поз. 4. Укладывать провод в плоскую спираль удобно на скотче, уложенном на подложку клеящей стороной вверх. Чтобы липучка на заворачивалась и не ползла, ее по краям фиксируют полосками того же скотча, наложенными клеем вниз. На скотч налепляют круглую бобышку диаметром ок. 1 см и укладывают вокруг нее витки, придавливая провод к липучке. Когда уложено витков сколько надо, бобышку отлепляют, готовую катушку прокапывают для фиксации витков суперклеем или нитролаком, поз. 3, и снимают вместе со скотчем; его излишки обрезаются.
Что стоит знать о самодельной зарядке?
Прежде чем узнать, как сделать самому беспроводную зарядку, стоит узнать следующее:
- Самодельное устройство без должного качества и соответствия элементов конструкции не будет обладать большой мощностью. Поэтому время заряда может увеличиться до 7 часов.
- Заряд происходит на расстоянии 4 сантиметров, гаджет в процессе должен лежать непосредственно на передатчике.
- При должном подходе к созданию беспроводной зарядки можно получить поистине отличный аксессуар, который выручит в случае поломки стандартного ЗУ или входа!
Преимущества
- Всегда на одном месте.
- Не теряются.
- Провода не перетираются.
- Не спутываются.
- Можно использоваться для разных устройств. Некоторые могут заряжать сразу несколько устройств одновременно.
Предыдущее преимущество используется для оснащения зарядками для телефона общественных заведений. То есть в скором времени вам не придётся везде таскать зарядное устройство с собой и искать кафе с розетками (столики рядом с которыми, как правило, всегда заняты; и надолго). Зато теперь придётся искать кафе с беспроводными зарядками. Которые, наверное, тоже будут заняты. Такова жизнь…
Если ваш смартфон не очень новый, у него могут износиться некоторые элементы в гнезде. Из-за этого тоже могут возникнуть проблемы: контакты просто не будут плотно соприкасаться друг с другом.
