Изготовление катера по мотивам Севера

Технические характеристики лодки «Север 420»

Лодка «Север 420» является самой простой моделью из всей серии, из-за чего пользуется популярностью у умельцев ручного изготовления суден. Некоторые пользователи лодки «Север 420» даже продают готовые комплекты для сборки судна с подготовленным руководством.

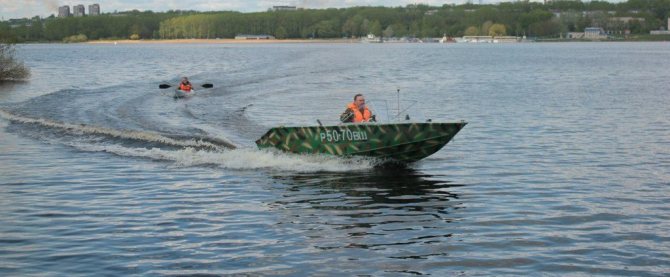

Лодка «Север 420» является самой простой моделью из всей серии

Технические характеристики:

• предельная длина – 4,2 м;
• наибольшая ширина – 1,7 м;
• вес с учётом всего оборудования, кроме мотора – до 160 кг;
• полезная грузоподъёмность – 400 кг;
• количество пассажиров – не более 4 человек;
• максимальная мощность подвесного мотора – 40 л. с.;
• рекомендуемая мощность ПМ – 30 л. с.;
• в области транца килеватость – 16°;
• ширина гидролыж – 0,2 м.

Эта модель изготавливается из стеклоткани или стекломатериала и полиэфирной или эпоксидной смолы. В основе внутренней отделки используется фанера 6 мм. В области транца выполнено усиление с помощью листовой фанеры 9 или 15 мм. Все детали из фанеры (транец, шпангоуты, днище и т. д.) выполнены с обвязкой. В конструкцию входит килевая балка, 2 редана, которые устанавливаются вдоль корпуса, и гидролыжи.

Чертеж лодки “Север 420”

Чертежи лодки «Север 420» находятся в открытом доступе, и их не составит труда использовать для создания судна. Лодка «Север 420» является излюбленной моделью для ручного изготовления и улучшения, в сети есть видео, помогающее самостоятельно изготовить конструкцию, по этой ссылке.

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик. Важно точно резать по размерам, иначе конструкция не сойдется.

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты.

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Технические характеристики лодки «Север 520»

Лодка «Север 520» отличается высокой экономичностью, простотой транспортировки с помощью легкового автомобиля и прицепа, отличается возможностью выходить в дальние морские путешествия. Благодаря несложной конструкции и открытому доступу к технической документации, её можно собрать самостоятельно. Чертежи лодки «Север 520» позволяют закупить все необходимые материалы и сделать конструкцию, по примерному расчету, за 130 000 рублей.

Ценность моторной лодке «Север 520» придают высокие динамические качества: даже при маломощных моторах она весьма быстроходна. Эта модель отлично подходит для недлительных морских прогулок, так как позволяет уходить от берега на несколько километров.

Основные параметры «Север 520»:

• предельная длина – 5,2 м;
• наибольшая ширина – 2,08 м;
• вес с учётом всего оборудования, кроме мотора, – до 450 кг;

Лодка «Север 520» отличается высокой экономичностью

• полезная грузоподъёмность – 600 кг;
• количество пассажиров – не более 7 человек;
• максимальная мощность подвесного мотора – 100 л. с.;
• рекомендуемая мощность ПМ – 70–80 л. с.;
• в области транца килеватость – 16°;
• ширина гидролыж – 0,2 м.

В моторной лодке «Север 520» имеется небольшая каюта. В конструкции предусмотрено спальное место для 2 пассажиров в каюте на V-образном диване. Под тентом в кокпите могут расположиться ещё 4-5 пассажиров. Используется полуоткрытая рубка, не имеющая входной двери. В каюте располагаются 3 рундука для припасов и вещей.

Гидролыжа помогает при умеренных нагрузках со стороны ветра и волнения перейти в глиссирование, её дополняют второй и третий реданы. В случае волнения, гидролыжа обеспечивает большую жесткость судну по сравнению с полностью килеватой системой. Из-за небольшой плоской поверхности на днище без гидролыжи достичь глиссирования было бы сложно. Днище в области форштевня понемногу расширяется от шп. 3 до шп. 6. Составные качества днища обеспечивают повышенную устойчивость к перегрузкам динамического типа в случае волнения и облегчают процесс глиссирования при средних нагрузках мотора.

3D модель катера с гидролыжей “Север-520”

Дополнительно присутствует 3 продольных редана с каждой из сторон. Днище имеет остроскулые обводы со средними показателями килеватости, она одинакова от шп. 6 до транца.

В конструкции предусмотрена установка двигателя от 50 л. с. – используется в тихих, больших водоёмах, до 100, и даже 120 л. с., которые чаще применяются для мореходства.

Материалы

Их вы можете приобрести в любом строительном магазине. Но не забывайте, что они должны быть качественными!

1) Фанера. Для постройки лодки своими руками подходит только один вид — «морская», толщиной 4-5 мм. Ее изготавливают из лиственных пород дерева, это значит что лодка будет построена из березового шпона. Лист фанеры должен быть без повреждений. Цена будет немного выше обычной, но здесь очень важно качество, т. к. от этого зависит надежность изделия. Стоимость одного такого листа в среднем составляет 250 руб.

2) Строганые доски толщиной 25-40 мм. Цена такой доски начинается от 11 000 руб. за 1 кв.м.

3) Рейки. Они обойдутся вам примерно в 2000 руб.

4) Электрический лобзик. Цена от 3000 руб.

5) Стальная проволока. Стоит она от 80 руб. за метр.

6) Эпоксидная смола. Ведро этого материала будет стоить от 4500 руб.

7) Лак. Стоит от 300 руб. за банку.

Стеклотканевая лента (толстая Т11 или тонкая Т13). От 200 руб. за моток.

9) Дрель и шуруповерт. От 2000 руб. за каждый из инструментов.

10) Шурупы, саморезы, латунные гвозди и различные зажимы (пригодятся для склеивания элементов лодки своими руками). Все вместе обойдется вам примерно в 1000 руб.

11) Набор струбцин. На них нужно будет потратить примерно 1500 руб.

12) Шлифовальная машинка (от 2000 руб.) или наждачная бумага (от 50 руб. за метр).

Север 520

Технические характеристики лодки «Север 600»

Лодка «Север 600» пользуется немалой популярностью у самостоятельных судостроителей из-за простоты изготовления и высоких технических качеств. Ключевым отличием модели шестисотой модели от 520-й стало увеличение габаритов. Конструкция корпуса не была изменена.

Основные параметры:

• предельная длина – 6 м;
• наибольшая ширина – 2,2 м;
• ширина в области скулы – 2,05 м;
• вес с учётом всего оборудования, кроме мотора – до 650 кг;
• полезная грузоподъёмность – 800 кг;
• количество пассажиров – не более 7 человек;
• максимальная мощность подвесного мотора – 150 л. с.;
• рекомендуемая мощность ПМ – 110–130 л. с.;

Лодка “Север 600” на воде

• килеватость:

1. в области транца – 20°;
2. в миделе – 22,8°;
3. в носу – 37,5°;

• длина гидролыжи – 3,57 м;
• ширина гидролыжи – 0,5 м.

Благодаря увеличению габаритов высвобождено пространство для гальюна, альтернативное использование – для верхней одежды. В каюте присутствует камбуз с газовой плитой и мойкой. В рубке могут размещаться 2 человека + 1.

Технические характеристики лодки «Север 4200»

Лодка «Север 4200» – это не самодельный проект, как предыдущие, а производственный. Она изготавливается из алюминия для улучшения прочности, устойчивости адгезии, лёгкости и простоты ухода. В основе лежит алюминиевый сплав 5073. Изготовитель обещает долговечную и надёжную конструкцию.

Лодка «Север 4200» – это не самодельный проект, как предыдущие, а производственный

Характеристики «Север 4200»:

• предельная длина – 4,2 м;
• наибольшая ширина – 1,7 м;
• в миделе высота борта – 0,7 м;
• высота транца в нижней точке – 0,385 м;
• в верхней точке высота транца – 0,51 м;
• полезная грузоподъёмность – 400 кг;
• количество пассажиров – 4 человека;
• максимальная мощность подвесного мотора – 30 л. с.;
• килеватость – 8°;
• тип соединения – сварка;
• материал – алюминиевый сплав 5083;
• толщина борта и днища – 2 и 3 мм.

Особенность лодки заключается в полностью открытом верхе, это высвобождает пространство, но из-за открытого носа внутрь может попадать вода, особенно при сильном ветре или дожде.

Алгоритм постройки

Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!

1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.

2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.

3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.

4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.

5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.

6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..

7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.

Вынимая шпангоуты один за другим, стянуть половинки корпуса, затем установить их на стянутые листы, в уже сделанные отверстия.

9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.

10) Подогнать и проклеить горизонтальные швы.

11) Соединить вертикальные швы бортов.

12) Далее нужно проклеить изнутри все швы. Лучше всего подходит стеклотканевая вата. Для надежности проклеить придется всю поверхность.

13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.

14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.

15) Крепится киль и продольные реданы.

16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.

Один из вариантов двигателя для лодки Север 520

На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.

Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.

Технические характеристики лодки «Север 4200 Н»

Конструкция от предыдущей модели имеет несколько ключевых отличий. Большинство из них связано с укреплением и изменением каркаса.

Технические характеристики:

• предельная длина – 4,2 м;
• наибольшая ширина – 1,7 м;
• в миделе высота борта – 0,7 м;
• полезная грузоподъёмность – 400 кг;
• количество пассажиров – 4 человека;
• максимальная мощность подвесного мотора – 40 л. с.;
• килеватость – 8°;
• категория использования – D;
• встроены блоки плавучести объёмом – 400 л;

Лодка алюминиевая Север 4200 Н

• материал – алюминиевый сплав 5083;
• толщина борта и днища – 2 и 3 мм.

Основные отличия «Север 4200 Н» от «Север 4200»:

• главное изменение – закрытый нос, куда могут укладываться вещи для хранения в сухости;
• уменьшен кокпит за счёт крытой носовой части;
• встроено рулевое управление с консолью: трос, редуктор и штурвал;
• место для АКБ;
• наличие лобового стекла;
• помпа и плита для её монтажа;
• габаритные огни;
• усиленный транец.

Технические характеристики лодки «Север 4800»

В основу конструкции был взят проект популярной лодки «Самурай 6.15». Конфигурация корпуса несколько изменена, как и габариты. Переделка была проведена с целью улучшения манёвренности и проходимости как по мелководью, так и морю. Из-за снижения веса у лодки минимальный уровень осадки.

Лодка алюминиевая “Север 4800”

В носовой части сделан специальный уступ для лёгкого попадания пассажиров и капитана в кокпит. Спереди конструкция остеклена, но для прохода предназначена дверца. Альтернативный способ взойти на катер – держаться за поручни и идти вдоль борта.

Технические параметры «Север 4800»:

• предельная длина – 4,8 м;
• наибольшая ширина – 1,7 м;
• в миделе высота борта – 0,9 м;
• высота транца – 0,51 м;
• вес – 235 кг;
• полезная грузоподъёмность – 500 кг;
• количество пассажиров – 5 человека;
• максимальная мощность подвесного мотора – 60 л. с.;
• килеватость – 13°;
• тип соединения – сварка;
• материал – алюминиевый сплав 5083;

Алюминиевая моторная лодка “Север 4800”

• толщина борта и днища – 3 мм;
• категория использования – D;
• встроены блоки плавучести объёмом 600 л;
• материал – алюминиевый сплав 5083;

Основные преимущества:

• корпус катера цельносварной из 3 мм алюминиевого листа;
• усиленный форштевень;
• наличие привалочного бруса для усиления конструкции;
• хорошая устойчивость;
• высокие показатели прочности и долговечности;
• лёгкий уход.

Эскиз теоретического чертежа моторной лодки с каютой «Север 520»

На днище установлено по три продольных редана с каждой стороны. При благоприятных условиях и умеренной загрузке катер глиссирует на гидролыже и на втором и третьем реданах. При волнении гидролыжа делает ход судна более жестким, чем если бы обводы лодки были чисто килеватыми, но поскольку ширина плоского участка днища относительно невелика, а в основании форштевня он плавно расширяется (от шп. 3 до шп. 6)(© vodnyimir.ru), то значительных динамических перегрузок на волнении не будет, зато обеспечивается более легкий выход на глиссирование при умеренной мощности двигателя либо большей загрузке катера.

Предусмотрен широкий диапазон мощности мотора – от 50 до 100–120 л. с.; ее следует выбирать в зависимости от типичных условий эксплуатации лодки, предполагаемой загрузки и конкретного предназначения.

Проект моторной лодки с каютой рассчитан на постройку своими руками в стандартном гараже длиной 6 м, исходя из чего и была выбрана длина катера; при этом одновременно учитывалось, что в рубке на ночь должны расположиться два человека, а в кокпите под тентом – еще четыре-пять человек.

Рубка на катере полуоткрытая, т. е. не снабжена входной дверью. Это сделано только для упрощения конструкции, но при желании можно поставить двухстворчатую дверь, при этом ее общая ширина должна быть не менее 500 мм. Рубка оборудована V-образным диваном длиной около 1,95 м; под диваном – три рундука для хранения вещей и припасов.
