Зимняя палатка для рыбалки своими руками

Зимняя рыбалка — это страстное увлечение, которое захватывает сразу и навсегда. Однажды полюбив такой вид досуга, рыболовы остаются верны ему, несмотря на холода и опасности, подстерегающие в этом непростом занятии.


Опытные рыбаки испытывают от зимней ловли ни с чем несравнимое удовольствие, получая помимо охотничьего азарта и радости добычи, тихое единение с природой и отдых на свежем воздухе.


Ошибочно думать, что эти «несчастные» в условиях длительного пребывания на холодном, продуваемом всеми ветрами льду, промерзают «до костей».


В наше время придумано огромное количество способов, сохранить тепло даже в условиях полной неподвижности. Это термобелье, специальная обувь и комбинезоны с особой пропиткой не дающие ни малейшего шанса холодному воздуху, а на случай очень сильных морозов и непогоды любители рыбной ловли ставят палатки для зимней рыбалки, многие из которых делаются своими руками.


Какой должна быть палатка

Собственноручное изготовление такого укрытия не требует усилий, хотя от неблагоприятных погодных условий защищает не хуже, а иногда и лучше покупного, при этом экономя средства.


В изготовлении таких конструкций учитываются собственные требования мастера к размеру и весу изделия, быстроте его сборки, способности защищать от холода, возможности утепления и установки дополнительного оборудования.

С учетом этих условий самодельная палатка для зимней рыбалки должна: Сохранять тепло, поэтому для ее покрытия используют материал, обладающий хорошей прочностью, теплоизоляцией, влагостойкостью, но при этом имеющий воздухопроницаемые свойства.

Быть маловесной, мобильной, компактно складываться, а также быстро устанавливаться. Таким требованиям соответствуют каркасы из алюминия или композитных материалов.

Типы палаток для зимней рыбалки

В зависимости от конструкционных особенностей, зимние палатки подразделяются на конкретные модели.

Это самые простые конструкции, которую легко собирать и устанавливать. Чтобы сделать каркас такой палатки, следует использовать прочные, но легкие материалы. В качестве тента для накрытия больше подойдут синтетические ткани или их комбинации с брезентом.

Автомат

Конструкция разработана таким образом, что каркас выполняет роль пружины, которая принимает нужную форму, когда ее освобождают из упаковки. Они довольно популярные из-за простоты конструкции и легкости. Несмотря на это, эти палатки имеют ряд недостатков. Во-первых, они малоустойчивы против сильного ветра, а во-вторых, ее не так просто складывать. Поэтому, отправляясь на рыбалку, придется перед этим потренироваться. Раскладывается-то она сама, а вот без навыков, ее сложить будет очень трудно и если переусердствовать, то можно и сломать.

Каркасная

Состоит эта палатка из нескольких раскладных дуг и тента, которым накрывается этот каркас. Можно смело сказать, что это тот же самый простой вариант, но его долго собирать и разбирать. К тому же, она не отличается особой прочностью. Поэтому, рыболовы достаточно редко приобретают подобную конструкцию.

Виды укрытий

В зависимости от способов подледного лова конструкции подразделяются:

На передвижные (мобильные). Максимально легкие и быстрые в установке, они актуальны при частой смене лунок и защищают больше от ветра, чем от мороза. К ним относятся:

Палатка-накидка в виде равнобедренного треугольника, которая легко изготавливается из прозрачной полиэтиленовой пленки, что дает неплохой обзор.

В качестве опоры в таком сооружении можно использовать соответственно удлиненный ледобур, а для крепежа штыри или саморезы. Из недостатков такого укрытия отмечается непрочность материала и стесненные условия пребывания.

Палатка-купол с центральной опорой в виде металлического шеста вбиваемого прямо в лед. Для удобства транспортировки шест может быть разборным. На него крепится все та же полиэтиленовая пленка или более плотный синтетический материал, который сцепляется со льдом с помощью штырей.

Стационарные (каркасные). Они используются для рыбалки на фиксированном месте. Могут служить постоянным местом пребывания или в качестве временного укрытия.

Улучшить функциональные характеристики такой постройки, можно соорудив там теплый пол и систему обогрева.

В этой категории могут выступать такие типы конструкций как:

Зонт — каркас из прочных прутов и дюралевых трубок обтягивается брезентовым или синтетическим тентом по принципу зонта.

Обратите внимание!

  • Балансир на окуня: техника ловли и основные варианты тактики применения балансира (90 фото)

  • Как выбрать постельное белье — инструкция для начинающих
  • Блесна ульянка: 120 фото, чертежи, инструкция и видео мастер-класс создания эффективной блесны

Автомат — Защитный материал укрытия сразу прикрепляется к каркасу, который разворачиваясь, принимает нужную форму. Плюсом такого изделия является быстрота и удобство сборки, минусом – недолговечность и неустойчивость при сильном ветре.

Каркасная. Из нескольких скрепленных между собой дюралевых трубок, выгнутых дугой, сооружается основа, которая обтягивается тентом. Форма и размер основы определяет габариты палатки.

Как сшить палатку своими руками

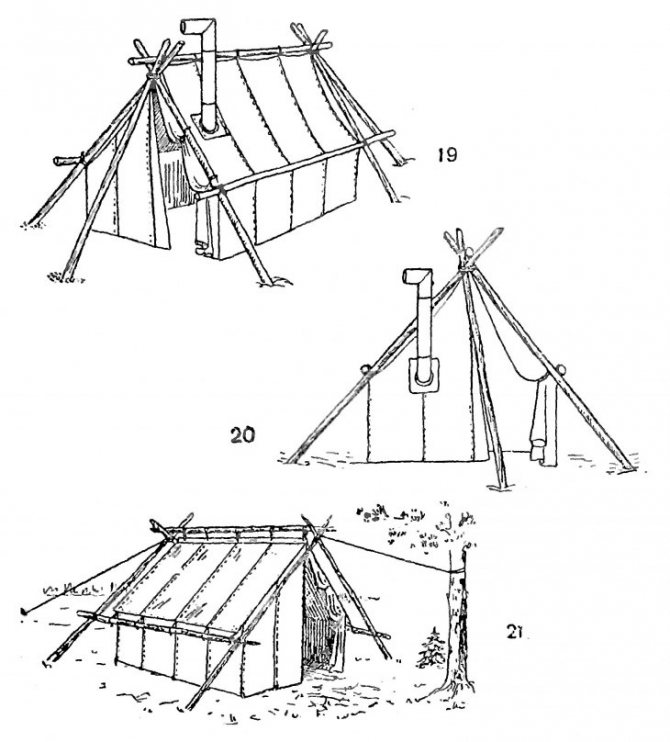

Как вариант, можно изготовить палатку в виде домика. Для ее изготовления нужно взять:

  • Водоотталкивающую ткань, площадью в 14 кв. метров.
  • Шайбы из метала, диаметром 1,5 мм в количестве 20 шт.
  • Плетеная веревка, длиной до 15 м.
  • Узкая лента, длиной около 9 м.
  • Ткань для подстилки, прорезинена в пределах 6 м.

Подобная палатка способна вместить одного, а то и двух человек. В первую очередь нужно подготовить два отрезка ткани, размером 1,8х0,9 м. По стороне 1,8 м делаются отметки через каждые 65 сантиметров. Тоже самое проделывается и с другой (0,9 м) стороной. Ткань следует разрезать в точках соединения, тогда получится вход и задняя стенка палатки.

На схеме поэтапно указано выполнение дальнейших работ. Самое главное, все детали необходимо сшить надежно. Для укрепления швов следует воспользоваться лентой. Бывают случаи, что палатку шьют из обычной ткани. В случае непогоды, используется полиэтиленовая пленка, которая способна защитить от ветра и осадков. В ткань вшиваются металлические кольца, для крепления. Как правило, они размещаются по низу тента, а также в местах крепления ткани к каркасу.

Самостоятельное изготовление палатки

Решая вопрос, как сделать палатку своими руками, не нужно бояться, что потребуются особые знания или навыки.

Весь рабочий процесс разбивается несколько этапов, последовательное выполнение которых, даже новичку позволяет легко выполнить задуманное.

Сборка каркаса

Для изготовления каркаса в качестве опор используются металлические трубки или даже лыжные палки. Их соединяют с помощью крепежных шарниров, а устанавливают прямо на лыжи или другие подручные материалы.

Обратите внимание!

  • Зимние блесны на окуня: техника и тактика ловли рыбы на зимние варианты блесны (85 фото)

  • Кивок для зимней рыбалки своими руками — как и из чего сделать хорошие снасти. 115 фото и видео советы от профи!
  • Блесны своими руками — виды, особенности самодельных блесен и их сборка (100 фото и видео)

Чертежи самодельной зимней палатки

Судя из чертежей, палатка монтируется на лыжи, что упрощает ее установку на лед. Обычные палатки требуют специальных крепежных элементов. К тому же, лыжи позволяют перемещать всю конструкцию по водоему бессчетное количество раз. Как правило, зимняя рыбалка не ограничивается одной пробитой лункой – их может быть десять, а то и больше, а каждую лунку приходиться облавливать.

Это интересно: Как правильно топить медвежий жир

Единственно, что ее проблематично использовать при наличии сильного ветра, так как она установлена на лыжах, то ветер сможет ее передвигать по водоему самостоятельно. В данном случае, можно приловчиться и использовать силу ветра для ее перемещения. Главное, правильно пробурить лунки.

Изготовление покрытия

Для того чтобы не ошибиться с размером тента, сначала делается чертеж с предварительными расчетами. На его базе создается выкройка из нужной ткани.

Обязательно добавляется не менее двух сантиметров для припуска на швы. Во избежание провисания, купол закрепляется люверсами, усиленными в случае необходимости армированным скотчем.

Создание крепежных элементов

Для фиксирования укрытия на льду, обычно применяются вывертыши, которые можно самостоятельно изготовить, используя металлические пруты и саморезы.

Прут, исполняя функцию ручки, приваривается к крупному саморезу. Для удобства на него надевают защиту, сделанную из резиновых или силиконовых трубок.

Использование в качестве крепежа крючков или колышков вбиваемых в лед, также допустимо, но не очень удобно.

Устройство пола

Для создания более комфортных условий можно построить своими руками пол для зимней палатки. Эта несложная работа в итоге поможет снизить теплопотери, и как следствие сэкономить на обогреве сооружения.

Обратите внимание!

  • Как минимизировать затраты на рыбалку? Полезные советы опытных рыбаков и обзор актуальных решений (65 фото)

  • Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

  • Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Материалом для изготовления пола может служить любой толстый утеплитель, например, изолон. При использовании фольгированного утеплителя его складывают вдвое фольгой наружу, что позволяет сохранить тепло более длительное время и избежать таянья льда при использовании отопительных приборов.

В утеплителе можно заранее прорезать проемы для будущих лунок.

Модернизация палатки ЛОТОС Куб Профессионал

В модернизированной версии палатки «ЛОТОС Куб Профессионал М» внесены следующие изменения и дополнения:

  • Элемент телескопического соединения — трубка с пружиной.

В версии палатки 2014 года установлена трубка диаметром 12 мм с толщиной стенки 1,0 мм. В обновленной версии 2015 года установлена трубка диаметром 14 мм с толщиной стенки 2,0 мм. Обе трубки изготовлены из одинакового материала — сплав Д16Т.

Сравним эти две трубки на прочность. Для этого посчитаем осевой момент сопротивления при изгибе для каждой из трубок по формуле: W=π(D4-d4)/32D где W – осевой момент сопротивления при изгибе (см³), D – внешний диаметр трубки (см), d — внутренний диаметр трубки (см), π = 3,14

Для трубки КР12-1,0 (внешний диаметр 12 мм (1,2 см) и толщиной стенки 1,0 мм) W(12) = 3,14 x (0,12-0,10) / 32 x 0,12 = 0,126 см

Для трубки КР14-2,0 (внешний диаметр 14 мм (1,4 см) и толщиной стенки 2,0 мм) W(14) = 3,14 x (0,14-0,10) / 32 x 0,14 = 0,390 см

Соотношение = W(14)/W(12) ≈ 3 раза

В итоге трубка диаметром 14 мм с толщиной стенки 2,0 мм в 3 раза прочнее, чем трубка диаметром 12 мм с толщиной стенки 1,0 мм. Троекратное увеличение прочности данного элемента гарантирует надежность в использовании.

Рис. №1 — трубка с пружиной

  • Пружина на трубку – фиксатор телескопического соединения.

В связи с заменой трубки, на которую устанавливается фиксатор телескопического соединения – пружина, произведена замена и самой пружины. На трубке 12 мм установлена «Пружина №12», которая имеет диаметр обхвата — 12 мм и длину лапок зацепа – 4 мм. Новая «Пружина №14» имеет более широкий диаметр обхвата – 14 мм, а также более удлиненные лапки зацепа – 5 мм. Новая «Пружина №14» работает в зазоре не 1,0 мм как на трубке 12 мм, а 2,0 мм, это в 2 раза увеличивает зазор сцепления пружины с трубкой. Двукратное увеличение зазора сцепления гарантирует безотказное срабатывание этой пружины в телескопическом соединении и исключает заклинивание пружины в трубке.

Рис. №2 — пружина на трубку

  • Пластина стальная на «Хаб» – усиление механизма сложения дуг каркаса.

Механизм сложения дуг каркаса (хаб) изготовлен из алюминиевого сплава. Литой алюминиевый «хаб» при высокой жесткости имеет достаточно высокую хрупкость, что чревато поломками этого элемента при повышенных нагрузках. Если конструкцию «хаба» делать более толстостенной, то это не приведет к заметному улучшению по показателю прочности (в толстостенных литых элементах образуются пустоты), а только увеличит габариты и вес изделия. Для того чтобы максимально увеличить прочность данного «хаба», принято решение комбинировать материал изготовления. Верхняя часть «хаба», на которую приходится максимальная нагрузка, усиливается пластиной из 3,0 мм стали, такая комбинация создает максимальный эффект жесткости и прочности. Усиленный «Хаб» выдерживает очень высокие механические и температурные нагрузки и становится одним из самых прочных, надежных и долговечных элементов в палатке.

Рис. №3 — механизм сложения дуг каркаса (хаб)

видеоролик телескопическое устройство лотос

Как модернизировать первую версию палатки «ЛОТОС Куб Профессионал»? (производство до 02.2015)

Особенностью всех усовершенствований является полная совместимость обновленных элементов с первой моделью 2014 года. Это позволяет пользователям, купившим первую версию произвести замену необходимых узлов, при этом стоимость всех замененных элементов будет не больше разницы в стоимости между модернизированной «ЛОТОС Куб Профессионал М» и первой базовой версией 2014.

Для того чтобы заменить элемент «трубка 12 мм с пружиной» на новый «трубка 14 мм с пружиной» необходимо:

  • Снять старую трубку с тента. Для этого вначале необходимо вытащить прут из трубки как показано в видеоролике. Затем отсоединить трубку от тента высверлив или срезав (кусачками) клепку удерживающую трубку в рукаве тента.

Фото клепки на рукаве.

  • Присоединить новую трубку в рукаве тента при помощи проволочной скобы, закрепленной на трубке. При этом трубку необходимо вставить в рукав тента максимум до упора.

Фото трубки с проволочной скобой.

  • Вставить прут в трубку как показано в видеоролике.

Для того чтобы усилить «хабы» достаточно закрепить пластину так как показано на рисунке №3. При установке пластины на «хаб», необходимо очень плотно прижать ее к поверхности «хаба» фиксирующей гайкой. Между пластиной и «хабом» не должно оставаться зазора. Для надежной фиксации гайки, рекомендуется использовать вторую контргайку.

Обогрев палатки

Главное требование к отопительным приборам – низкая пожароопасность и отсутствие угара.

В этом случае можно воспользоваться специальными устройствами промышленного производства: газовыми горелками или мобильными мини-печами, а возможно обеспечить обогрев зимней палатки своими руками с помощью подручных материалов.

Это делается с помощью:

Горячей воды в большой закрытой емкости, для усиления эффекта накрытой плотной тканью. Ее действия хватает на несколько часов.

Туристических свечей. При невысокой отопительной эффективности, даже одна свеча может повысить температуру внутри небольшого укрытия на несколько градусов.

Однако тут требуется соблюдение противопожарной безопасности, для этого свечи ставят внутрь банок или других изолирующих от огня предметов.

Раскаленных камней или горячего песка. Для снижения темпа теплопотерь крупный камень оборачивается фольгой и устанавливается на изолирующее основание. Для этих же целей, но уже без фольги используются мелкие камни или песок.

Рассмотренные способы обогревают палатку при слабых морозах и на недолгое время.

В условиях сильных морозов и многодневного пребывания на льду для зимней палатки лучше своими руками соорудить печь, которая обеспечит длительный обогрев строения и предотвратит промерзание лунок устроенных внутри.

Комбинированный метод закрепления палатки

На фото палатка в условиях сильного ветра закреплена на 6 растяжек с использованием ввертышей, плюс юбка палатки засыпана снегом по периметру и придавлена корытом. Противоположная юбка палатки скорее всего придавлена ледобуром. Это классический пример комбинированного крепления платки ко льду во время зимней рыбалки в условиях сильного ветра и мороза. Использованы три способа фиксации одновременно.

И последнее, потратив перед началом рыбалки время на качественное закрепление палатки вы не будете отвлекаться от клева на укрепление палатки во время внезапно появившегося ветра, готового унести вас вместе с палаткой, а будете спокойно продолжать ловить рыбу и получать удовольствие от зимней рыбалки.

Автор: Алексей Бревнов — Специально для сайта Самоделки FISH

  • Утепление и ветрозащита однослойной зимней палатки
  • Организация освещения, вентиляции и циркуляции воздуха в зимней палатке

Печь для зимнего укрытия

Создание самодельных печей с большой вариативностью форм и размеров под силу любому новичку.

Самая примитивная и популярная конструкция изготавливается из обычной консервной банки и не уступает по функциональности моделям промышленного производства.

Для ее изготовления помимо банки потребуется:

  • металлическая кружка, диаметр которой меньше диаметра банки на 1 см;
  • запчасти от старой телеантенны;
  • крепежный материал;
  • кусок жестяного листа.

Собрав необходимые детали, можно приступать к сборке:

Из жестяного листа вырезается круг диаметром 3 см. Он делится на три сегмента, сгибаются под углом 90 градусов, образуя лепестки.

Относительно положения лепестков в днище банки проделываются три отверстия, совпадающие по размеру с кончиками лепестков.

Круг фиксируется на днище банки за счет лепестков, попавших в соответствующие пазы. Его поверхность предназначается для топлива.

На расстоянии 2-2,5 см от верхнего края банки, просверливаются три отверстия для гаек, на которые закрепляется кружка.

В днище конструкции проделываются прорези для ножек, выполненных из деталей старой антенны, их размер не должен превосходить диаметр кружки.

Для крышки конструкции можно использовать ещё одну консервную банку, обрезанную соответствующим образом и плотно прилегающую к верху печки.

По всему дну изделия прокручивается еще несколько отверстий, расположенных на равном расстоянии друг от друга.

Такое устройство, несмотря на свой непрезентабельный вид, прекрасно справляется с обогревом палатки, а при небольшом усовершенствовании, и подогревом пищи.

Основные этапы изготовления конструкции

В предыдущих разделах мы уже рассматривали, как раскроить основу для палатки из брезента. Теперь остановимся детальнее на том, как лучше сшить изделие, чтобы оно выдерживало сильные порывы ветра и не промокало в дождь (рисунок 6).

Для усиления конструкции шатра следуйте таким инструкциям:

  1. Все полотнища сшиваем только двойным швом. Для дополнительного укрепления его края желательно промазать резиновым клеем. Это гарантированно защитит внутреннее пространство укрытия от проникновения влаги.
  2. На коньке следует закрепить предварительно выстиранную тесьму. В таком случае она не даст усадки и послужит основой для надежной крыши.
  3. Любые нашивки, которые есть на поверхности тента, нужно прошивать по краям, захватывая и материю, и петлю. Это даст надежное соединение и одновременно защитит тент от влаги.
  4. В задней стенке желательно предусмотреть вентиляционное отверстие с рукавом.

Рисунок 6. Основные этапы изготовления самодельного укрытия

Это интересно: Виды грибов: отделы и таблица

Если вам не удалось достать влагонепроницаемую ткань, можно пошить палатку из обычного брезента и дополнительно сделать тент из пленки, которую можно будет набросить на укрытие в случае сильного дождя.

Палатка — незаменимая вещь на зимней рыбалке

Планируя зимнюю рыбалку, необходимо предусмотреть множество ситуаций, в которых могут оказаться любители этого экстремального отдыха.

Самостоятельно изготовленная палатка, а также оборудование ее необходимыми предметами быта, учтет все индивидуальные потребности создателя, и тем самым не только сохранит его здоровье, но и обеспечит необходимый комфорт и безопасность в тяжелых погодных условиях.

Зимняя палатка для рыбалки своими руками

Зимняя рыбалка – это множество положительных эмоций, которые могут быть разбавлены частью отрицательных эмоций, связанных с погодными условиями. Не трудно себе представить, какой дискомфорт чувствует рыболов при наличии мороза, да еще и ветра, который усиливает ощущение холода. Ветер может быть и не большой, но проблем он может принести массу. Если иметь зимнюю палатку для рыбалки, то часть проблем можно свести к нулю.

Наличие палатки позволяет увеличить общее время пребывания рыболова на водоеме в зимнюю пору. Причем, можно легко поднять температуру в палатке до плюсовой отметки, что позволит рыбаку чувствовать себя весьма комфортно.

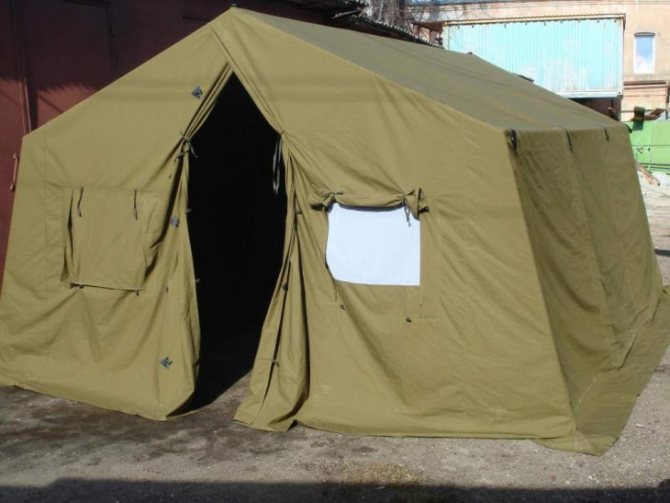

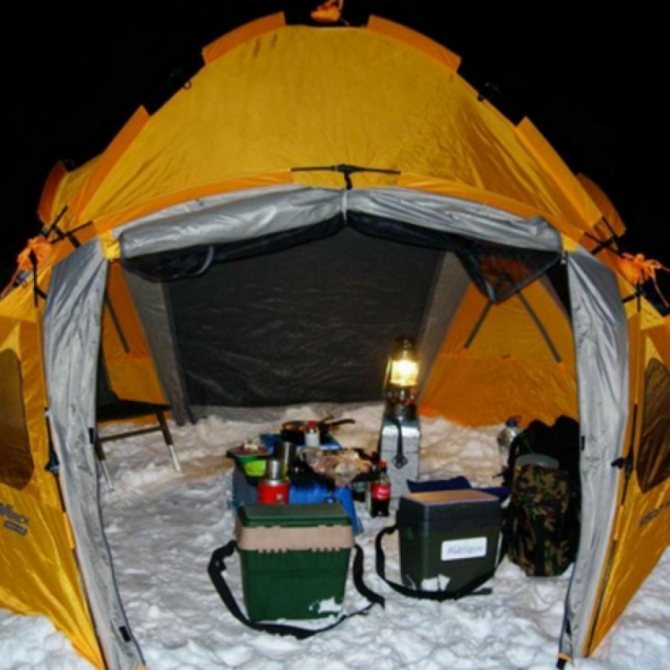

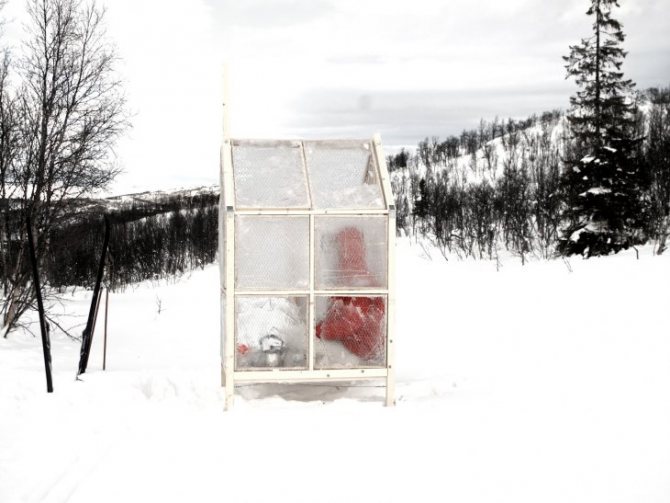

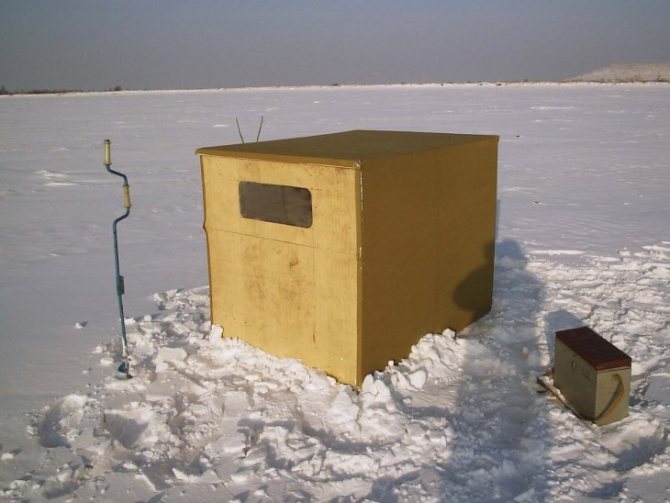

Фото зимней палатки своими руками
