Веломобиль своими руками из велосипеда. Пошаговая инструкция

Веломобиль своими руками

Но несколько недель назад Луи инстинктивно кинулся за кошкой. Всё было бы хорошо, если бы не поводок, что крепился к рулю. Мой велосипед повело в сторону, в итоге, я оказался на асфальте.

Ущерб был небольшой, но меня начало беспокоить то, что инцидент может повториться, и последствия могут быть гораздо хуже.

Было принято решение сделатьсвоимируками что-то более безопасное, чем двухколёсный велосипед, который оказался для Луи незначительной преградой.

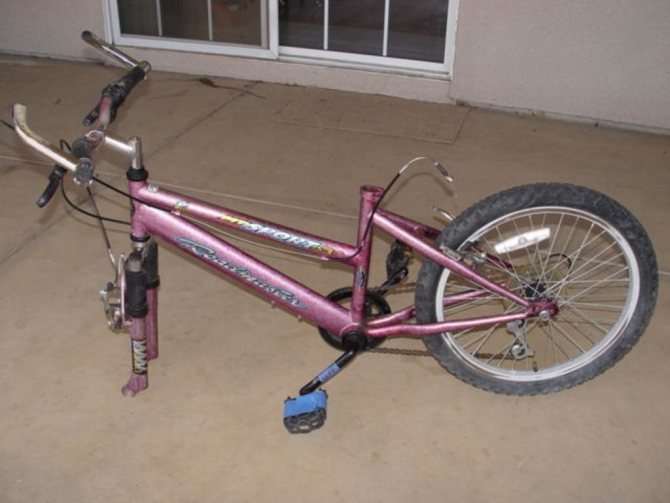

Для проекта понадобится два велосипеда и металлические конструкции. Под этим стоит понимать:

• 6 м квадратных труб сечением 3,8*3,8 см;
• 3,6 м кв. тр. сечением 2,5х2,5 см;
• 1,2 м кв. тр. сечением 1,3 х 1,3 см;
• 1,8 м стальной трубы диаметром 2,5 см;
• 1,2 м стальной пластины шириной 5 см и толщиной 0,47 см;
• Гайки, болты, материалы для обивкиигрунтовка.

Я бы оценил этот проект, как «умеренно трудный», поскольку он требует хороших навыков сварки, а также резки и формирования некоторых металлических деталей. Кроме того, необходимо знать, как велосипед собирается и разбирается, а также понимания того, как работает переключатель передач и как он регулируется. Большую часть этой информации можно найти в интернете.

Шаг 7: Регулировка сиденья

Металлический каркас для сиденья выполнен в трёх отдельных секциях, позволяющих проводить полную регулировку положением сиденья и подголовника. Каркас сиденья сделан из 2,5 см кв. тр.

Нижняя и верхняя секции в длину 25 см и 24 см в ширину. Большая средняя секция в длину 48 см и ширину 24 см. Подушки, которые покрывают раму в ширину 30 см.

Верхние и нижние подушки в длину 28 см, в то время, как средняя секция в длину 43 см.

Сиденье можно перемещать неограниченное количество раз относительно друг друга, а затем с помощью шарнирных болтов закреплять их в заданной позиции. Поддержка обеспечивается двумя небольшими скобками на задней стороне сиденья, которые также полностью регулируемые.

Подушки сидений выполнены из 1,27 ДСП. Отверстия сверлятся через металлический каркас и деревянную основу сиденья. Используя гайки, прикрепим подушки к сиденьям.

Для обеспечения безопасного крепления сиденья к раме, металлические лапки приварены к нижней части сиденья. Каркас может скользить вперед и назад вдоль центрального ребра основной раме.

После того, как будет выбрано удобное положение для управления педалями, болты на сиденьях следует надёжно затянуть.

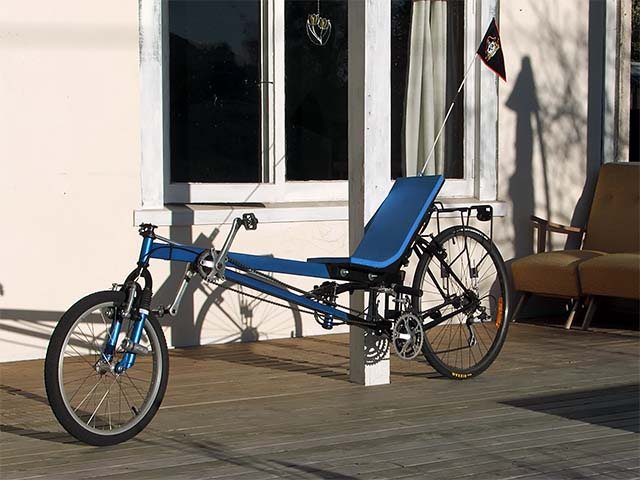

Двухколёсный лежачий веломобиль

Такие веломобили называют легерады, что с немцкого переводится как «лёжа на колесе»

На таком веломобиле приятно ездить по загородным трассам, потому что он легко набирает высокую скорость за счёт хорошей аэродинамики. Ещё одной особенностью лигерадов является посадка велосипедиста: едущий находится в лежачем положении, что снижает нагрузку на поясницу и помогает сохранить здоровье. К сожалению, стоимость таких аппаратов сопоставима с ценой подержанного автомобиля. Даже при самостоятельном изготовлении он будет самым дорогим.

Для сборки лежачего веломобиля нам пригодится:

• два горных велосипеда с колёсами 26 и 20 дюймов;
• профильная труба (около 3м);
• кусок стальной пластины;
• металлический стержень (около 1 м);
• ДСП, поролон и обивка для сиденья.

Начинаем, конечно же, с рамы, которая будет из профильной трубы. Все размеры необходимо подогнать под себя. Если не уверены, лучше немного увеличить базу, чтобы потом можно было подвинуть сиденье.

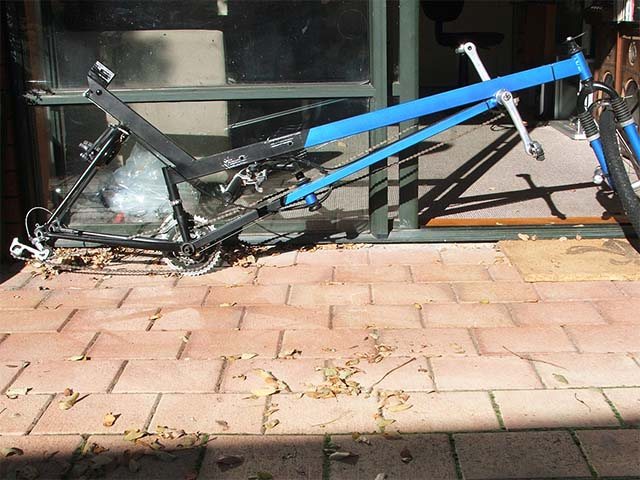

Рама веломобиля изготавливается из профильной трубы

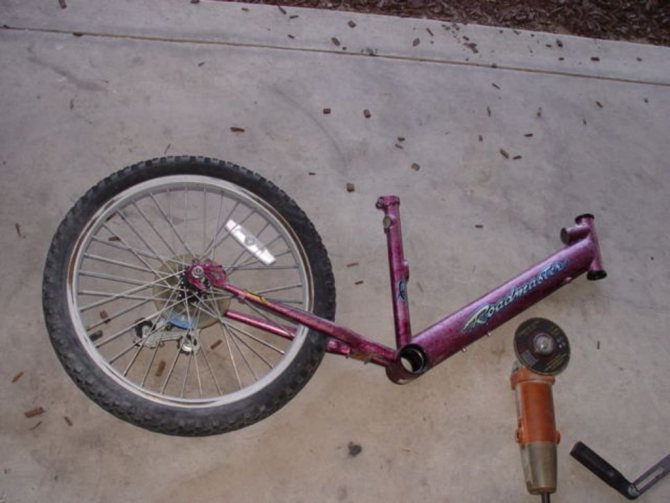

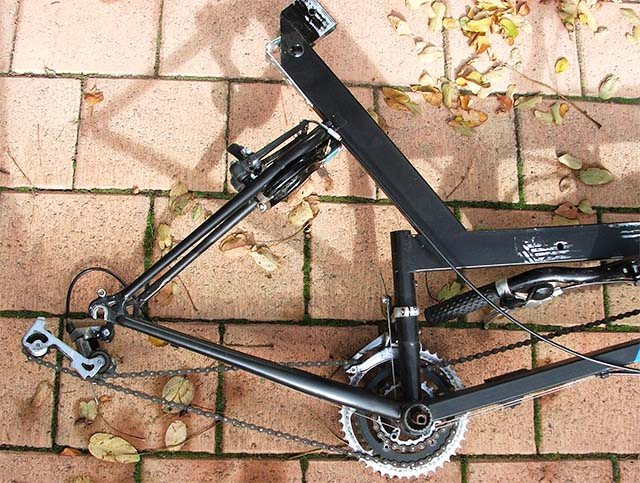

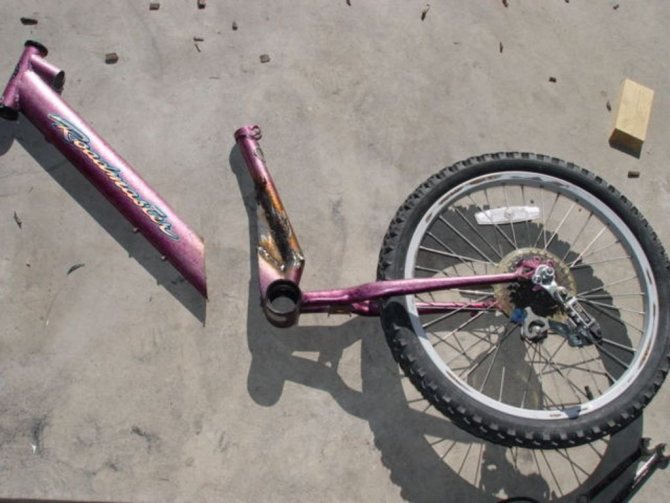

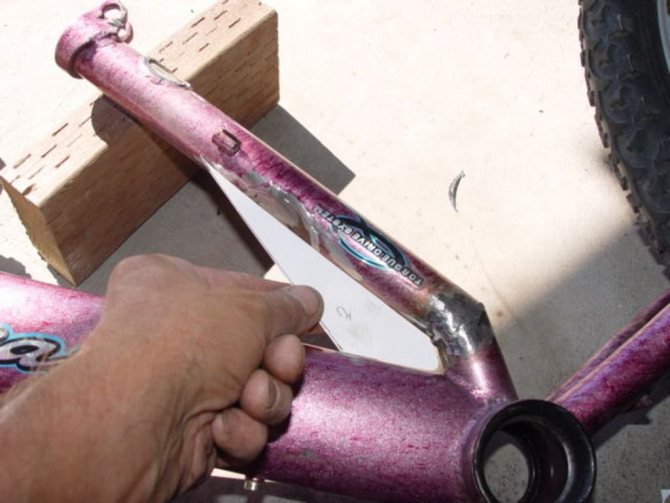

Задняя часть делается из большого горного велосипеда, поэтому с него берём каретку, переключатель передач со всей втулкой, с него же отрезаем задний треугольник, на котором крепится колесо. Переносим это на раму будущего лигерада. Каретка с маленького велосипеда станет передней кареткой веломобиля.

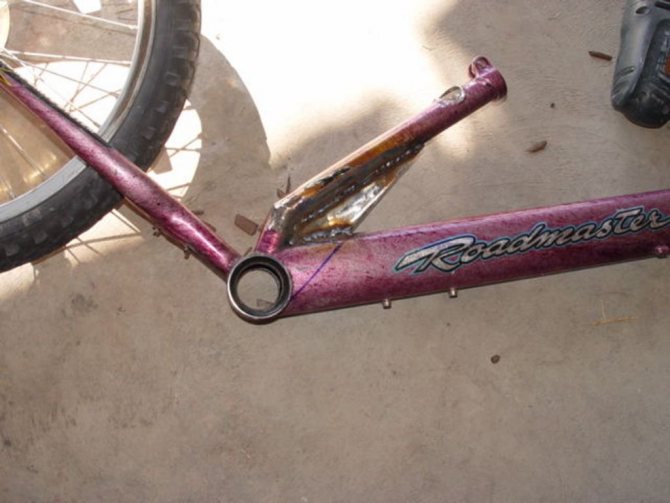

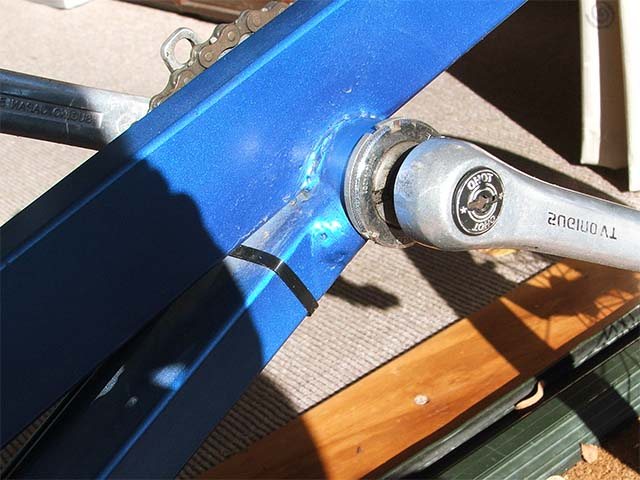

Привариваем каретку к нижней трубе рамы

Особенностью данного веломобиля является промежуточный привод. Благодаря ему цепь будет меньше провисать, а значит и слетать тоже.

Между внутренней ведущей звездой и средней ведущей установите несколько шайб, чтобы передняя цепь не мешала задней

Рулевая колонка со стаканом берётся с большого велосипеда. Руль будет находиться примерно на 650 мм позади педального узла. При помощи металлического стержня он соединяется с передней вилкой. Получается своеобразная рулевая тяга.

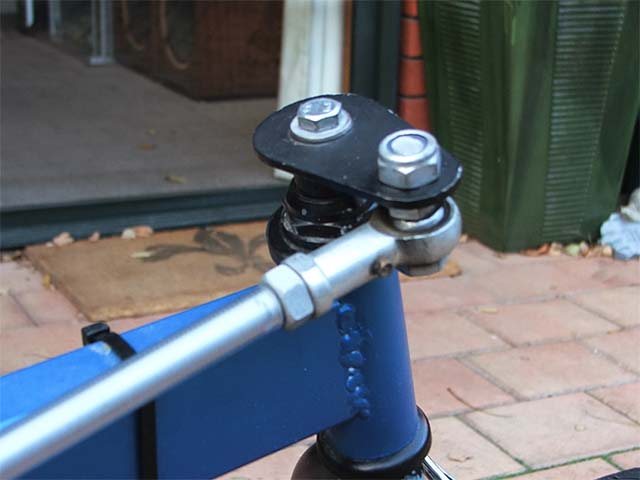

Тяга крепится к рулевому кронштейну, приваренному к передней вилке

Сиденье делаем из фанеры, обивку, поролон и угол наклона выбираем на своё усмотрение. Добившись удобного расположения, крепим его к раме при помощи болтов.

Ездить на таком веломобиле легко, несмотря на его длину. Он достаточно динамичный и хорошо управляется, рулевое управление отзывчивое. Поначалу будет страшно ездить среди машин, но опасаться нечего: такое средство передвижения сразу бросается в глаза. Остаться незамеченным будет сложно.

Преимущества лежачего веломобиля:

• удобная посадка;
• сохранение здоровья;
• безопасность при падении (если сравнивать с велосипедом);
• хорошая аэродинамика.

Недостатки:

• высокая цена;
• сложность конструкции.

Создание веломобиля в домашних условия

В наше время все можно купить, и веломобиль на четыре колеса – не исключение. Но стоимость его более чем высокая, да и не всегда отображает ваши потребности или желания. Поэтому можно попробовать сделать такое интересное и не всем привычное транспортное средство самостоятельно.

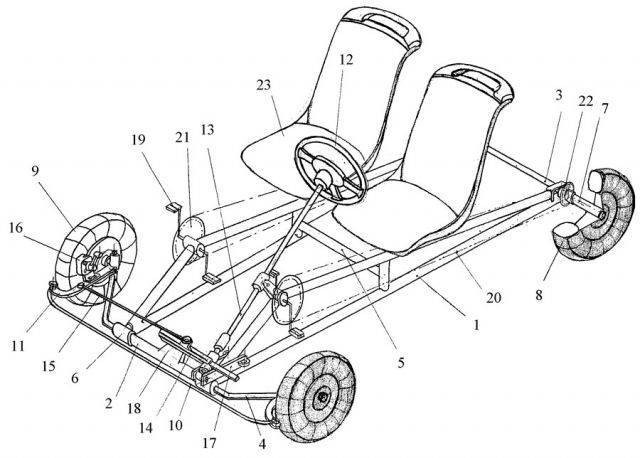

Чертеж простого веломобиля тут

Алгоритм действий следующий.

Изготовление должно начинаться с рамы – это основа всей конструкции. Ее лучше формировать в редакторе 3D, но можно сделать все и от руки. Главное, продумать все до мелочей, чтобы точно знать, где нужно вырезать и где приварить. Когда проектируется рама и все остальные элементы конструкции, следует учитывать важные моменты: рост наездника, необходимое пространство, величину колес

Важно также учитывать массу и сопротивление материалов, из которых будет изготовлен этот экземпляр.

Когда чертеж готов, его пора воплощать в реальность. Стоит отметить, что в большинстве случаев изготовление рамы происходит в профильных компаниях или мастерских, поскольку дома ее изготовить довольно непросто

Но если вы обладаете всеми требуемыми навыками и оборудованием, то такая процедура не будет для вас чем-то необычным. Когда рама готова, то пора собирать ходовую часть велосипеда. Для этого необходимо установить обе полуоси для колес. Теперь можно оборудовать конструкцию колесами. Они должны быть подходящего размера. Передние колеса, как и задние, следует крепко фиксировать, чтобы избежать неприятных моментов во время движения.

После этого можно приступать к монтированию блока звездочек сзади. Здесь же устанавливаются все детали педального узла, и натягивается цепь, как на фото.

На этом этапе устанавливается тормозная система Ей следует уделить особое внимание, поскольку от ее работоспособности зависит ваша безопасность. Теперь следует установить рулевую колонку, на которую монтируется руль. Завершающим этапом является установка удобных сидений, грипсы и защитных элементов. К тому же на свой вкус веломобиль может быть окрашен и декорирован различными элементами, которые не должны препятствовать движению или обзору водителя Ведь о безопасности никогда нельзя забывать.

Веломобиль готов к использованию

Интересно: Как сделать гнезда для кур-несушек с яйцесборником.

Как видите, сделать веломобиль своими руками, используя чертежи для модели с четырьмя колёсами, не так сложно. Так что, приложив немного усилий и фантазии, можно соорудить верного помощника не только ребенку, но и для всех членов семьи. Главное, не забывать о том, что вам все под силу. А больше вдохновения и практических советов вы найдете в видео.

Предназначение веломобиля

Многие думают, что не обладают достаточными знаниями и навыками и это может воспрепятствовать созданию не только взрослого, но и детского движимого устройства. Однако, как показывает практика, создать детский веломобиль так же просто, как и взрослый, особенно если взять за основу стандартный чертёж такого транспорта, не усложнённый модернизациями и доработками. Создав своими руками веломобиль, владелец этого устройства приобретёт совершенно иной агрегат, который не имеет практически ничего общего с обыкновенным велосипедом.

В первую очередь стоит отметить комфортабельную езду на веломобиле, так как классическое сидение может быть заменено на более удобное мягкое кресло. Вместе с тем управляющий веломобилем сможет без особого труда напрягать многие мышцы нижней части тела. Иными словами, во время прогулки человек будет получать не только моральное удовольствие, он сможет без определённых усилий прокачивать ноги, бёдра и пресс. Правильная езда позволяет активизировать и другие группы мышц, в результате чего человек будет выглядеть красиво.

Взрослый веломобиль, который может быть оснащён двумя или четырьмя сидениями, сможет порадовать подростков и взрослых, любящих скорость. Поэтому, чтобы внезапно не столкнуться с рядом непредвиденных ситуаций, следует создавать веломобиль своими руками строго по инструкции, правильно устанавливая детали конструкции.

Веломобиль может стать неотъемлемой частью прогулок загородных жителей, которые смогут кататься на далёкие расстояния, с удовольствием рассматривая окружающую природу и наслаждаясь свежим воздухом не только в тёплый летний вечер, но и в более прохладные весенне-осенние дни.

На самом деле, веломобиль дарит огромную радость от катания, он обладает множеством преимуществ, поэтому, собираясь создать подобное устройство самостоятельно, нужно отталкиваться от личных привычек, образа жизни и предпочтений.

Как сделать веломобиль из велосипеда своими руками

Для изготовления веломобиля одного велосипеда будет мало, так как веломобиль должен иметь 3 колеса и более

При изготовлении веломобиля стоит особое внимание обратить на раму. Она должна обладать теми же свойствами что и велосипедная

Рама выполнена из крепкого, но легкого металла, чтобы добиться понижения общего веса транспортного средства. Это существенно облегчит процесс управления транспортом с помощью мускульной силы. При этом легкая и прочная рама добавит вашему веломобилю скоростных возможностей.

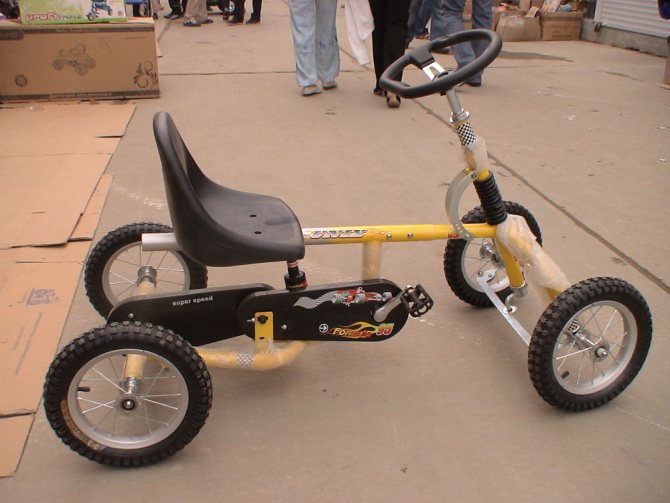

Трехколесный веломобиль взрослый:

Монтаж деталей в процессе самостоятельного изготовления веломобиля осуществляется в несколько этапов, а именно:

• Для начала монтируем раму. Она представляет собой два продольно соединенных лонжерона из 25-миллиметровых стальных труб, которые обычно достигают не более 120 сантиметров в длину.
• На переднем конце, в котором лонжероны соприкасаются между собой, следует приварить каретку. Ее можно позаимствовать у любого велосипеда. Это создаст необходимый педальный привод.
• Затем нужно прикрепить поперечную стальную балку (внизу лонжеронов в 42-х сантиметрах от каретной оси). Эта балка зовется траверсой. Она имеет 64 см в длину и 2.8 см в диаметре. На ее конце монтируются шкворневые втулки, изготовленные из 18-миллиметровых труб. Там, где траверса соединена с лонжеронами, образуется небольшой изгиб.
• Между лонжеронами в 40 сантиметрах от оси вваривается специальная распорка, которая имеет ушко. На нем крепится крыло.
• Рулевая колонка (длина – 33 см, диаметр – 2.8 см), устойчивость, которой обеспечат две так называемые фигурные косынки, приваривается спереди траверсы.

Стоит отметить, что устанавливаемые на веломобиль ходовая часть, колесная подвеска и рулевая колонка являются довольно незамысловатыми механизмами, которые довольно легко крепятся, при этом они крайне неприхотливы в дальнейшем обслуживании. Да и трансмиссия практически не имеет отличий от привода стандартного дорожного велосипеда, хоть и цепь у нее несколько длиннее из-за технических особенностей изготавливаемого своими руками транспортного средства.

В данном трехколесном веломобиле два передних колеса выполняют рулевую функцию, в то время как заднее является ведущим. Позаботьтесь, чтобы обода и шины были прочными, а также не имели видимых дефектов. Сиденья монтируются поочередно с сохранением зазора, позволяющего двум человекам свободно размещаться на веломобиле без тесноты и дискомфорта. Кронштейны скрепляются с лонжеронами скобами с помощью болтов, что делает возможным дальнейшее передвижение сидений на нужное расстояние от педалей.

Можно позаботиться о мягкости кресел. Просто приклейте на пластиковое основание вырезанный по размеру качественный поролон, а потом обшейте его сверху прочной тканью. В самом конце устанавливается редуктор, который приводит веломобиль в движение, что существенно экономит силы водителя.

Что такое веломобиль

Если внимательно посмотреть на само слово «веломобиль», то можно предположить, что это что-то среднее между велосипедом и автомобилем. В целом, так оно и есть. Веломобиль приводится в движение, как и велосипед, с помощью мускульной силы. Только в отличие от велосипеда, веломобиль позволяет чувствовать себя комфортнее. Веломобили имеют сиденье, похожее на автомобильное, обтекатель, а иногда даже и крышу. Согласитесь, на таком аппарате гораздо безопаснее передвигаться, чем на велосипеде. К тому же вы непременно станете центром всеобщего внимания.

ТОП 5 туристических веломобилей мира

Итак, давайте назовём преимущества веломобиля:

• комфорт;
• безопасность, по сравнению с велосипедом;
• возможность выделиться из толпы.

На веломобиле можно легко передвигаться по городу

Из недостатков следует отметить:

• громоздкость конструкции;
• высокие цены.

Веломобиль можно собрать из обычного велосипеда. Поэтому скорее разбирать хлам на балконе, в гараже или на даче. Терпение, руки, инструменты и расходный материал тоже непременно пригодятся.

Плюсы и минусы

Четырёхколёсные велосипеды не так популярны, чтобы так просто заглянуть к их хозяевам в гости и спросить о плюсах и минусах конструкции. Рассмотрим ключевые факторы, которые влияют на переход к «четырёхколёсному другу». Плюсы:

• Максимальная устойчивость изо всех доступных сейчас велосипедов.
• Удобство расположения седока.
• Большая грузоподъёмность и объём для загрузки.
• Интересность и необычность конструкции.

Минусы также очевидны:

• Сложность конструкции – веломобиль сложно собирать самостоятельно и нелегко ремонтировать.
• Меньшая надёжность – 4 колеса, сложный приводной механизм, дополнительные элементы рулевого управления, множество сварных сочленений – узлов, которые могут сломаться и подвержены повышенной нагрузке намного больше, чем в обычном байке. Соответственно, намного выше шанс поломки.
• Высокая цена – покупать готовый трайк или веломобиль мало кто решится – стоимость велика, да и серийное производство практически отсутствует. Изготовление же своими руками потратит много времени и средств на нестандартные заказные детали.
• Габариты – сложно поставить такой байк на балкон или занести в гору – с транспортом придётся работать как с полноценным автомобилем.

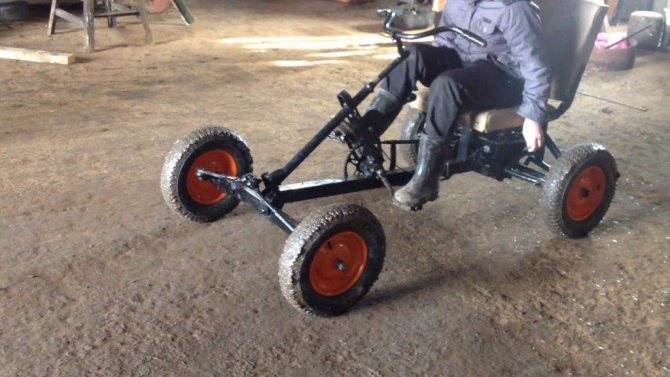

Четырёхколёсный двухместный веломобиль

Четырёхколёсные веломобили встречаются реже трёхколёсных

По сути, это два велосипеда, объединённые одной рамой. Рама изготавливается из стальных труб. Её размеры зависят от роста водителя. Помимо рамы, серьёзные изменения вносятся в рулевое управление. Две передние вилки соединяются с помощью тяги. Из особенностей стоит отметить двойной педальный узел. У каждого седока он свой. Изменена здесь только длина цепи. Тормоза на задних колёсах остаются оригинальные.

Чтобы собрать такой аппарат, нам пригодится:

• два одинаковых велосипеда;
• стальные трубы диаметром 2,5 см;
• ДСП, поролон и обивка для сиденья;
• сварочный аппарат, болгарка, набор инструментов.

Чтобы заранее всё просчитать, нарисуйте чертёж

Изготовление такого веломобиля займёт немало времени. Сложности связаны в основном с изготовлением рамы. Будет шанс проявить себя в качестве инженера и сварщика. Зато какое удовольствие от полученного результата! Только представьте поездку с любимой на таком монстре. А какой шанс провести время с детьми? Их можно привлечь и к постройке, пусть оторвутся от своих смартфонов. Приятное времяпрепровождение обеспечено в любом случае.

• удобство;
• необычность консрукции;
• возможность побыть вдвоём.

• громоздкость (на балконе хранить не получится);
• сложнось конструкции.

Заказ или изготовление

Небольшой план для тех, кто решил сделать 4-колёсный байк своими руками.

1. Начинаем с рамы. Её полноценно проектируем в 3D редакторе или от руки, чтобы изготавливающим было понятно, что и как разрезать и сваривать. Учитывать следует рост райдера, требуемое пространство, размер колёс, которые планируется использовать. Не стоит забывать о массе и сопротивлении материалов – байк будет тяжёлым, а грузы на нём – внушительными.
2. После чертежа отправляемся на металлообработку для изготовления рамы. Если есть возможность сделать всё самостоятельно – это великолепно, но обычно готовый чертёж с пояснениями отдаётся в профильную фирму или знакомому мастеру.
3. На готовой раме остаётся собрать ходовую часть – сначала монтируем полуоси для колёс.
4. Затем устанавливаем задний блок звёзд, педальный узел и натягиваем цепь.
5. Монтируем тормозную систему.
6. Устанавливаем .
7. Добавляем сиденье, руль, грипсы и элементы защиты.

Конечно, все нюансы познаются лишь с практикой, но общий «список дел» будет неизменен. Надеемся, что изготовление байка с четырьмя колёсами своими руками будет успешным.

Разрабатываем геометрию рамы

Выясняем, какой должна быть полная геометрия рамы, то есть точное расположение основных узлов будущего велосипеда. Их всего 4:

• рулевая колонка;
• седло;
• педали;
• колёса.

Создаём эскиз велосипеда

Для того, чтобы правильно скомпоновать раму, необходимо нарисовать эскиз будущего велосипеда. В качестве примера можно взять этот .

Следующим шагом будет построение трёхмерной масштабной модели велосипеда. Для

этого необходимы навыки работы со специальными инженерными программами, например, с AutoСad.

Следует отметить, что можно собрать раму исключительно по эскизу, но это сильно усложнит рабочий процесс.

Выбираем материал для рамы

Теперь выбираем материал для рамы. На сегодняшний день в промышленности используют различные виды материалов, от железа (худший вариант) до карбона. Но в случае самостоятельной сборки рамы оптимальным вариантом будет сталь, точнее — стальные трубы.

Подобному материалу можно придать практически любую форму и качественно сварить раму. Промышленные стальные рамы обычно снабжаются «пожизненной» гарантией, они прочны и надёжны.

Собираем раму велосипеда

Создание шаблона

Оптимальным выбором будет распечатать созданную на компьютере модель в масштабе 1:1. Если работы планируется вести исключительно по эскизам, шаблон придётся вычертить вручную, но точно соблюдая все размеры.

Основных деталей три:

• стакан для рулевой колонки;
• стакан для педалей;
• дропауты (крепления заднего колеса).

После того, как все части рамы готовы, их следует установить на стапель. В данном случае, это специальный стол, на котором можно жёстко закрепить все комплектующие рамы с соблюдением геометрии.

В стапеле происходит сварка рамы велосипеда.

Зачистка и покраска рамы

После сварки необходимо зачистить сварочные швы с помощью «болгарки» и специальной насадки. Также следует очистить всю раму.

Для покраски велосипедной рамы используют автомобильные эмали. Покрасить раму можно как самому, используя баллончик, так и в мастерской. Второй вариант долговечнее.

В принципе, это самая сложная часть работы по созданию велосипеда своими руками.

Окончательная сборка велосипеда

Теперь нам необходимо навесить на изготовленную раму остальные узлы и детали велосипеда. Поскольку мы изначально рассматривали создание «ситибайка», все дальнейшие советы относятся именно к этому виду велосипедов.

После того, как рама полностью готова и собрана, приступим к сборке велосипеда своими руками:

Человек всегда стремится сделать что-то лучше. Велосипедист не исключение. Практически каждому хоть раз, но приходила в голову идея сделать свой байк лучше и оригинальнее.

Только перед тем как сделать тюнинг велосипеда, необходимо усвоить ряд очень важных моментов.

Побуждают к совершенствованию своего велосипеда разные причины

Независимо от цели тюнинга главное запомнить важное правило – после окончания байк должен стать лучше

Не желательно начинать этот кропотливый процесс, если нет полной уверенности, что получится довести тюнинг до конца. В каждом городе хотя бы один, да найдется велосипедных дел мастер, который потянет и частичный, и капитальный .

В крайнем случае, можно обратиться в специализированные центры, которые точно смогут сделать даже из старого велосипеда настоящую конфетку.

Одной из причин тюнинга велика является стремление сделать его особенным и экстравагантным. Существует множество различных способов, как сделать велосипед крутым, но о них позже.

Кому-то просто надоедает ездить на самом обычном велике, которые ничем не выделяется из серой массы. Все начинается со стильных , а оканчивается капитальным ремонтом рамы и установкой стильного обвеса.

Следующее, что может подтолкнуть к тюнингу байка – это улучшение его технических характеристик. В данном случае байк визуально может и не сильно преобразиться, но функционально сильно вырасти. Зачастую все сводится к установке новых компонентов на старый велик.

Такой тюнинг велосипеда оправдан только в том случае, если основные элементы байка, такие как рама, высокого качества, а и подвеска уже устарела. В противном случае намного проще и дешевле приобрести новый готовый велосипед.

Следующий вид тюнинга сегодня начинает пользоваться все большей популярностью. Все чаще энтузиасты берутся за .

Зачастую в руки мастеров попадаются экспонаты в крайне . Зато на выходе получаются велосипеды, у которых не только улучшаются технические характеристики, но и сохраняется .

Такой тюнинг очень затратный и кропотливый. Главная его сложность заключается в редкости . Нередки случаи, когда на старинные байки просто устанавливаются современные детали.

Как сделать веломобиль своими руками

Проект трехколесного двухместного веломобиля с редуктором:

Модель создана в программе КОМПАС-3D и состоит из 242 деталей. Для просмотра и анализа устройства модели используйте бесплатную программу КОМПАС-3D Viewer.

Скачать 3D-модель.

Проект четырехколесного двухместного веломобиля с передним приводом:

Модель создана в программе SolidWorks и состоит из 70-ти деталей. Для просмотра и анализа устройства модели используйте бесплатную программу eDrawings.

Скачать 3D-модель.

Используя данные 3D-модели, веломобиль можно легко и быстро собрать как конструктор, без утомительного изучения чертежей. При необходимости во всех 3DCAD-программах присутствует возможность печати чертежей по 3D-моделям и их деталям.

Установка моста

Порядок сборки этого элемента не представляет особой сложности, поскольку он подходит практически ко всем классическим рамам. Работа выполняется в такой последовательности:

1. Сначала демонтируются все штатные элементы задней части, включая стандартную цепь, колесо, крыло, багажник и ручные тормоза.
2. Затем устанавливается мост типа UK на родное посадочное гнездо заднего колеса. При этом упоры заводятся на нижнюю трубку задней части рамы, ось продевается в проушины. Все детали затягиваются, упоры притягиваются при помощи хомутов.
3. Далее монтируется новая цепь, которая длиннее обычного аналога. Чтобы ее сделать, нужно купить две штатные цепи и подогнать элемент по нужным размерам. Для удаления лишних звеньев используйте метод стачивания заклепки или установки нового замка.
4. Остается только настроить переключатель скоростей.

Как видно, трехколесные велосипеды руками – не такая уж и непосильная задача.

Преимущества пользования трехколесным велосипедом для взрослых

Наиболее часто такой тип транспорта применяется для людей в возрасте или для тех, кто не может нормально удерживать равновесие во время езды.

Трехколесный велосипед имеет следующие преимущества:

• такой вид устройства подойдет абсолютно для любого человека не зависимо от возраста;
• стоимость устройства доступное;
• каждый человек сможет самостоятельно сделать такой тип устройства, при этом нет необходимости затрачивать большое количество средств и иметь специальные навыки;
• велосипед устойчивый во время езды независимо от типа дороги;
• может применяться для перевозки грузов;
• считается более безопасным, нежели двухколесное устройство;
• низкая рама подойдет для людей различного возраста.

Устройства могут быть различных моделей. Некоторые модели имеют специальные пассажирские места и багажники для перевозки груза.

Особенности конструкции

Некоторые узлы совершенно не отличаются от других байков для взрослых. Например, колёса и тормозная система – максимум, который меняется – это количество приводимых калиперов или рамок с одного троса – их становится две. Чаще всего тормоза остаются только на задних колёсах и тоже ничем не отличаются.

Привод меняется редко, это педали и цепь, часто один, но иногда и два переключателя скоростей. Приводится усилие на вал задних колёс, что уже является отличием.

Серьёзно меняется рама и руль. Понятное дело, что рама делается под конкретную модель, учитывая множество параметров. Некоторые самоделки представляют собой две обычных велосипедных рамы, сваренных пересекающими трубами, на которых крепится место для сидения и монтируется трансмиссия.

Очень часто велосипед с 4 колёсами двухместный. Ширина пересекающих труб достаточна, чтобы уместить сразу два кресла. При этом приводной механизм может быть разным – как общий вал с двумя блоками педалей, далее объединяющийся одной цепью, так и раздельные приводы для каждого седока. Бывают механизмы и попроще – когда только один человек крутит педали, а другой просто остаётся пассажиром.

П О П У Л Я Р Н О Е:

Простой пневмопистолет для герметика своими руками

Когда под рукой нет пистолета для герметика (или пользоваться им неудобно, некоторые пишут в интернете: «устаешь давить на курок при большом объеме работ, а пистолета с электроприводом нет»), приходится придумывать, как выдавить силикон из тубы подручным способом.

Давно хотел сделать себе миниатюрный и яркий фонарик питающийся от одного элемента АА или ААА. Для таких целей есть даже спец. микросхемы, но их дефицит у нас + жаба заставили меня пораскинуть мозгами. В результате было сделано это чудо: Подробнее…

Веломобиль своими руками: Фото — схемы

Видео

Четырёхколёсный велосипед – не только средство для обучения катанию детей, но и полноценное транспортное средство для взрослых. Узнаем о нём немного больше.

Четырёхколёсные варианты появились практически сразу после . Известны чертежи из середины XIX века, где инженеры пытались совместить каретные технологии c приводом от педалей. Интересно отметить, что спустя полвека первые автомобили тоже имели свои «велосипедные» варианты, с одной или двумя парами педалей.

Уже позже, в советское время, особенности массового производства исключили различные нестандартные компоновки байков, и для нас герой статьи, наравне с , стал исключительно байком для маленьких детей и обучающихся.

Световой тюнинг велосипеда

Любители кататься на велосипеде в темное время суток наверняка заинтересуются возможностью светового тюнинга своего транспорта. На рынке представлено такое многообразие световых «фишек» для тюнинга, что при желании можно превратить велосипед в «новогоднюю елку» — вряд ли это станет показателем грамотного светового тюнинга. А что вообще входит в понятие «световой тюнинг велосипеда»? К разновидностям такого тюнинга относятся:

• установка заднего фонарика и передней фары;
• подсветка диодными лентами руля, колес и рамы;
• подсветка фосфорного типа;
• установка поворотных сигналов;
• использование световозвращателей.

Наиболее часто из всего списка используют передние фары и задний фонарик – эти атрибуты тюнинга велосипеда обеспечивают не только красоту и индивидуальность самого транспортного средства, но и безопасность езды в темное время суток. А для езды на двухколесном транспорте по шоссейным дорогам установка передней фары и заднего фонарика является обязательным по действующему законодательству.

Лучшие статьи : Беговел — велосипед без педалей

Поворотные сигналы – это новинка в сфере велосипедного тюнинга, но достаточно практичная. Согласитесь, выпад руки в сторону предполагаемого поворота ослабевает устойчивость велосипедиста, а световой сигнал о потенциальном маневре и другим участникам дорожного движения будет заметен/понятен, и неудобств самому велосипедисту не доставит.

Диодные ленты можно устанавливать по всему контуру велосипеда – они будут практически незаметны в светлое время суток, но сыграют важную роль во внешнем виде велотранспорта и безопасности движения велосипедиста вечером (в сумерках) и ночью.

Отдельно нужно рассмотреть световой тюнинг колес – можно оклеить их фосфорными полосками, диодными и/или световозвращающими лентами. Специалисты рекомендуют выбрать какой-то один способ светового тюнинга колес велосипеда:

• обклеить диодными/фосфорными/световозвращающими лентами только обода колес;
• использовать диодные ленты для светового тюнинга спиц;
• задействовать в обработке различными световыми лентами все колесо.

Обратите внимание: для светового тюнинга колес велосипеда были придуманы световые пластинки — они крепятся на спицах и при вращении колеса «показывают» различные картинки, разноцветные блики, абстракции. Зрелище действительно будет потрясающим, но батареек хватит всего на несколько часов

Затюнить колеса аниматорскими (световыми) пластинками могут только специалисты.

На что придется потратиться?

При создании рассматриваемой модификации самостоятельно, потребуется учитывать расходы на приобретение необходимых деталей. В специализированных магазинах можно без проблем найти нужный материал. Основная часть, позволяющая трансформировать двухколесный велосипед в аналог с тремя уровнями – это мост UK-6S (либо его аналог). Средняя стоимость детали составляет порядка 25 тысяч рублей. Кроме того, в обязательном порядке придется купить дополнительную цепь, переключатель скоростей, колеса и комплект звезд.

В итоге, будущий владелец сможет самостоятельно сконструировать модель без существенных финансовых затрат, а также выбрать индивидуальное внешнее оформление, придающее веломашине оригинальности. При правильном проведении работ, техника порадует пользователя не только комфортом, но и надежностью.

Можно ли ездить на веломобиле по дорогам

Определенно да! Следует лишь соблюдать все правила дорожного движения, придерживаться крайнего правого ряда, при этом внимательно следить за потоком. Ширина веломобиля или перевозимого груза не должна превышать 1-го метра. Скорость движения должна быть в пределах 25-30 км/час. Так же существует еще несколько других нюансов связанных со светоотражателями, указанием поворотов и т.п. (Все описано в правилах дорожного движения). Но гораздо удобнее и безопаснее пользоваться велосипедными дорожками, но там так же следует придерживается ПДД. Ездите в свое удовольствие, соблюдая правила техники безопасности и дорожного движения! Более того, ваше активное использование трехколесного веломобиля с редуктором станет отличной рекламой вашей продукции.

Как только вы полностью научитесь изготавливать двухместные веломобили (для этого обычно хватает одной или пары сборок), можно приступать к открытию собственного бизнеса по производству и продажи транспортных средств данного типа. Приобретя все необходимые детали (многие из них можно взять, разобрав старые велосипеды), вы за один день сможете сделать функциональный веломобиль, стоимость которого в розничной продаже многократно окупит ваши затраты. Если же отдать предпочтение приобретению бывших в употреблении комплектующих, тогда вы сможете сэкономить еще больше

Правда, в таком случае пострадает товарный вид веломобиля, что может отпугнуть потенциальных клиентов, поэтому экономия важно, но только в меру и не в ущерб развития собственного дела

Опытные механики отмечают, что рентабельность бизнеса по реализации подобного транспорта может достигать 200%! Так почему бы не заняться этим прямо сейчас? С нашими идеями и чертежами вам это полностью по силам!

• 3D-модель трехколесный взрослый веломобиль
• 3D-модель четырехколесный взрослый веломобиль
• КОМПАС-3D Viewer версия 16
• eDrawings

Создание веломобиля повышенной проходимости

В вышеприведённой статье рассмотрен способ создания классического веломобиля для детей и взрослых, хотя каждый желающий может при наличии возможностей и желания создать более совершенный транспорт, который обладал бы повышенной проходимостью. Чтобы сделать подобный агрегат, нужно предварительно определиться с несколькими важными аспектами, в частности с предназначением конструкции, количеством скоростей, дизайном агрегата.

Если в планах владельца есть поездки на приличных скоростях, то нужно будет оснастить конструкцию колёсами или шинами с хорошей резиной. Именно этот показатель поможет увеличить проходимость транспорта в любое время года. Вместе с тем предпочтительно выбирать более крупные покрышки с большим диаметром.

Большую устойчивость и высокую проходимость транспортному средству подарят четыре колеса, которые смогут выдерживать не только одного-двух, но даже четырёх пассажиров.

Не стоит располагать сидение слишком низко, лучше установить его немного выше привычного уровня, что обеспечит большую безопасность пассажиру и защитит его от влияний поверхности дорожного покрытия.

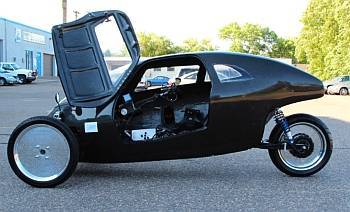

Классический одноместный веломобиль

В мире существует множество развлекательно-спортивного транспорта, который отличается друг от друга структурой и возможностями. Каждый желающий может создать своими руками как одноместный, так и двухместный веломобиль, ввиду чего в нижеприведённом материале будет рассмотрен способ создания стандартного в отношении внешнего вида и функционала транспорта.

Если владелец старого или нового велосипеда захочет перевоплотить надоевший агрегат в более скоростное и современное одноместное устройство, ему нужно будет создать трёхколёсную конструкцию, первое одиночное колесо которой будет значительно больше и выше двух задних колёс. Вместе с тем нанотранспорт будет иметь рулевую часть, переднюю раму и сидение. Кроме всего вышеперечисленного, в процессе работы пригодятся различные соединительные элементы.

Для начала, чтобы немного набраться практики, можно постараться воплотить идею в детский веломобиль. Такой интересный и необычный агрегат сможет стать для ребёнка не только полезным средством передвижения, но и прекрасной возможностью провести больше времени на улице, не тратя своего зрения на посиделки за компьютером. Кроме того, готовый транспорт впоследствии можно будет выделить из общей массы посредством креативных и весьма необычных решений. Детский веломобиль можно красиво и ярко декорировать, оснастить необычной конструктивной частью, за счёт чего плод стараний станет особенно уникальным и интересным.

Поэтому, если есть желание сделать веломобиль своими руками, следует немедля приступать к делу. Первое, что понадобится каждому мастеру, — это чертёж будущего транспортного средства. На просторах интернета можно найти множество чертежей, среди них наверняка будет тот единственный вариант, на котором остановит свой выбор создатель веломобиля. Если глобальная сеть не сможет решить подобный вопрос, можно будет попробовать самостоятельно нарисовать схему будущего устройства, при этом надо будет предварительно учесть все составляющие, чтобы не забыть о чём-нибудь важном.

Чертёж должен реализовывать все намётки, чтобы в процессе перевоплощения простого велосипеда в современный веломобиль не были упущены важные конструктивные детали.

Использование веломобилей

У велосипедных конструкций с 4 колёсами есть отдельное название – веломобиль. Кому может понадобиться такая экзотичная вещь? Разберём подробнее:

• Пожилые люди – веломобиль не требует удержания равновесия, может останавливаться в любой момент, что, без сомнений, будет очень по нраву старикам и болеющим.
• Пары – если тандем можно назвать «спортивным инвентарём», то на четырёх колёсах и с двумя креслами можно отдыхать, как многие из нас отдыхают, арендуя педальный катамаран на море.
• Взрослые с детьми – можно поставить одно или два детских кресла, и перевозка детей будет намного более безопасной.
• Спортсмены – несколько производителей продвигают свои модели для участия в кросс-кантри и триале. Веломобиль устойчив и имеет хорошее сцепление с самой мягкой почвой.
• Путешественники – они часто выбирают трайки (крупные трёхколёсные велосипеды), но есть и хорошие самодельные варианты с размещением водителя полулёжа. На дальних расстояниях обычная компоновка велосипеда далеко не идеальна, а вот свободный набор модулей, большой объём груза и просто достаточное пространство четырёхколёсной конструкции – идеальный выбор.

Как видим, несмотря на кажущуюся экзотичность, такой вид велосипедов не просто достоин права на существование, но и может серьёзно заинтересовывать определённые классы райдеров.

Взрослый четырехколесный велосипед

Швейцарский инженер по имени Микаэль Kjellman хотел велосипед, чтобы он был защищенным от непогоды, а также более удобный, чем обычные взрослые велики.

Таким образом, он создал свой четырехколесный прототип PodRide, забавный и практичный автомобиль-велосипед. Когда вы видите это изобретение в действии, гарантируем, вы будете поражены.

Устройство имеет четыре колеса, короткий радиус поворота и способность идти до 24 километров в час.

Этот PodRide представляет собой сочетание небольшого взрослого автомобиля и велосипеда, он крошечный (весит менее 70 кг) и имеет такую же высоту, как и автомобиль. Там даже есть место для хранения и возможность цеплять прицеп сзади.

PodRide настолько узок, что может поместиться на велодорогах, а в Швейцарии он классифицируется как электронный велосипед (то есть вам не нужно никакой специальной лицензии или страховки).

В теплые солнечные дни лобовое стекло и боковые стороны открыты для удобного использования. Траспортное средство с удобными креслами для водителя.

Так как Микаэл загрузил видео на YouTube в апреле, он имел достаточно комментариев от незнакомых людей, которые говорят, что они, не колеблясь ни секунды, купили бы себе его.

Оставляем это видео:

Конструируем веломобиль своими руками

Идея создать детский веломобиль возникает не случайно, ведь реализуемые сегодня вело- и электромобили не лишены недостатков. Кроме того, их стоимость порой настолько высока и не оправдана, что проще своими руками создать для ребёнка такую «игрушку». Современная детская машина обязательно должна быть разборной, похожей на настоящий автомобиль, а также комфортабельной не только при эксплуатации, а и при хранении.

Встречаемые в продаже детские веломобили, как правило, имеют неразборную конструкцию. Большинство из них представляют собой открытую раму, оснащённую подвижным регулируемым сидением, сложным приводом. Конструкция неразборная, а сама машина не в состоянии преодолевать даже самые маленькие препятствия. В конечном итоге, полноценный ремонт такой игрушки обходится очень дорого.

Также вам должно понравится конструирование садовых качель своими руками.

Давайте же изобретём детский веломобиль!

Особенности изготовления:

• Собираемый веломобиль предназначен для детей 2-5 лет. Его главными составляющими являются 2 симметрично изогнутые рамы, скреплённые между собой с помощью рулевого механизма (смотреть рисунок).
• Передняя рама имеет П-образную форму, её свободные концы оснащены опорами из твердых древесных пород (можно использовать капрон, но учтите, пренебрегая качеством материалов, вы столкнётесь с необходимостью производить частый ремонт), они исполняют роль подшипников. В опорах прочно закреплён коленчатый вал с колёсами и педалями.
• Задняя рама обладает V-образной формой, имеет опоры, колёса и ось. В средней части задней рамы располагается перекладина со штырём, который входит в ответную часть – опору качения на передней раме.
• Все основные элементы рам изготовляются из трубок (их можно изъять из раскладушки). При изготовлении практически не применяется сварка, поскольку все главные соединения образуют винты или заклёпки, это можно увидеть на видео-инструкции.
• Коленчатый вал рекомендуется делать из стального прутка 010 мм.
• Руль и колёса лучше всего делать пластмассовыми, а ещё лучше – позаимствовать у старого детского велосипеда. От него же можно взять и заднюю ось.
• Механизм руля, опору качения передней рамы необходимо выполнить на подшипниках (смотрите видео-инструкцию).
• Сиденье устанавливается на передней раме. Его можно согнуть из винипласта своими руками.
• Благодаря трубчатой конструкции веломобиль будет похож на автомобиль типа «багги», он не будет нуждаться в ремонте.
• Завершённый вид конструкции придадут широкое сиденье со спинкой, руль со звуковым сигналом и вертикальным валом, а также четыре колеса.

Пошаговая инструкция по созданию уникального веломобиля

Для того чтобы создать веломобиль своими руками, понадобится чертёж и множество расходных материалов. Кроме этого, нужно будет запастись такими инструментами, как:

• болгарка;
• паяльник;
• различные элементы для крепежа (болты, гайки);
• молоток;
• плоскогубцы.

Веломобиль потребует нескольких труб, которые должны иметь разный диаметр. Вместе с тем желательно заблаговременно подготовить материал, который пригодится для обивки готового транспортного средства.

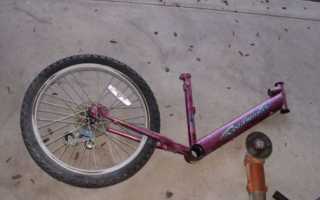

Этап первый. Создание рулевой части с передним колесом

Создание веломобиля своими руками нельзя назвать слишком простой и быстро реализуемой задачей. Кроме инструментария и материалов, затеявшему подобное перевоплощение велосипеда в новое устройство понадобится много свободного времени. Особенно не стоит торопиться на первом этапе, так как от правильно сконструированной передней части будет зависеть общий успех конструкции. Посредством этой немаловажной части будет осуществляться передвижение транспортного средства, кроме того, от него будет зависеть безопасность и удобство водителя и пассажиров. Итак, чтобы сделать веломобиль своими руками, точнее создать рулевую часть с передним колесом, нужно:

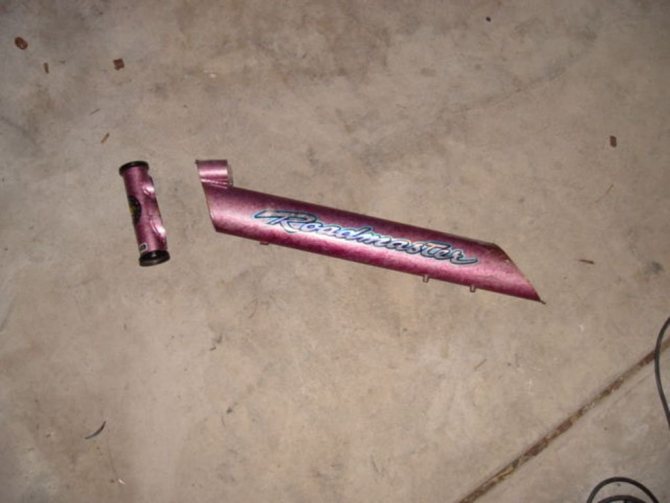

• болгаркой освободить переднее колесо старого велосипеда, убрав все лишние составляющие;

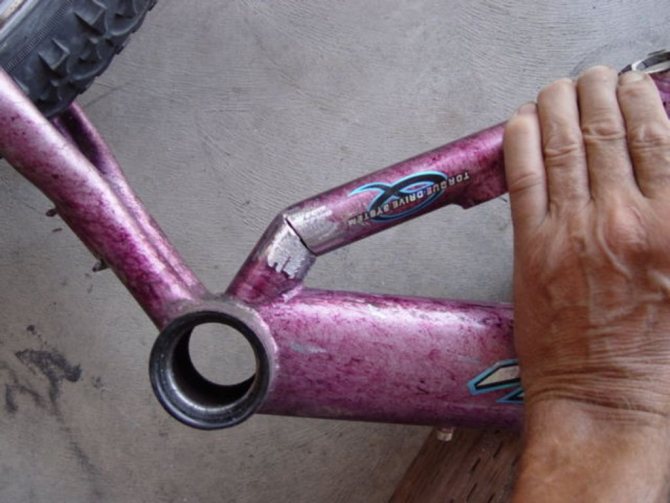

• аккуратно обрезать рамную часть V-образной формы;

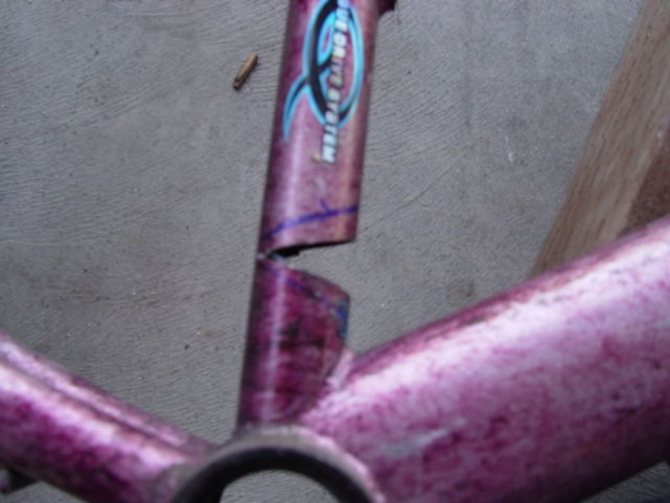

• оставшийся кусок рамы наполовину разрезать посредством болгарки, вследствие чего эту часть можно будет согнуть к центру устройства;
• прикрепить колесо строго посредине конструкции;
• согнутую рамную часть соединить с рулевым грифом.

Только после того, как взрослый или детский веломобиль обретёт рулевое управление, следует выполнять остальные действия.

Этап второй. Составление основной рамы

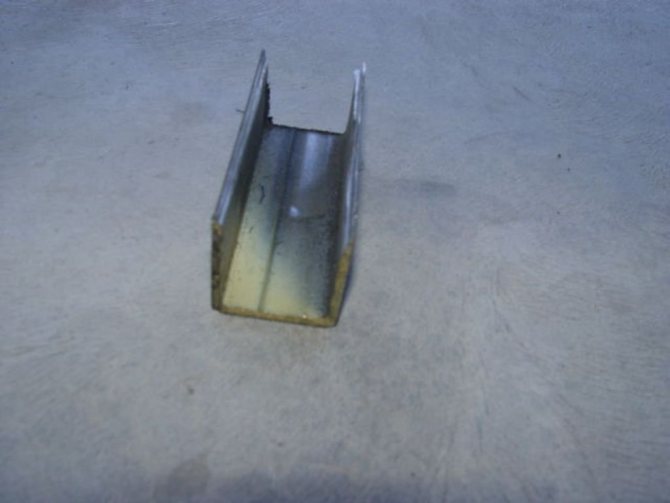

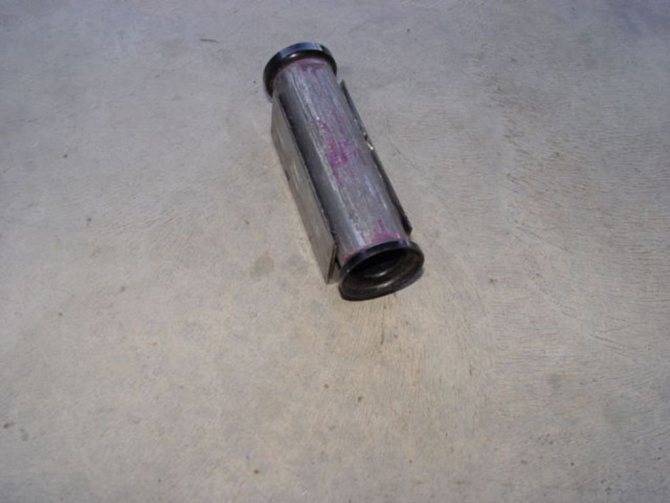

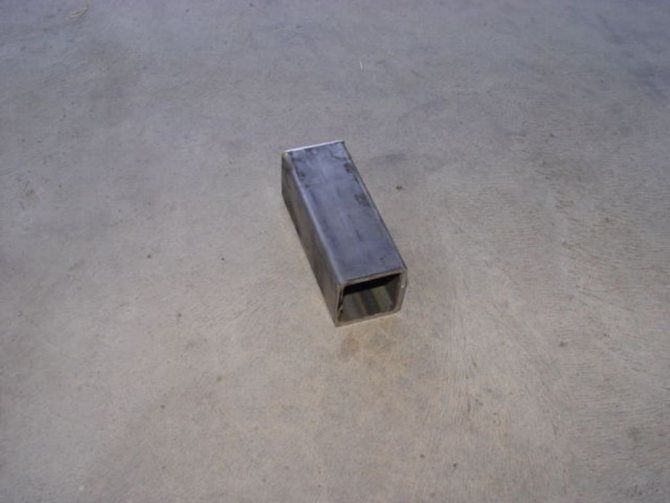

Именно на этом шаге понадобятся заранее подготовленные трубы разных диаметров, которые могут быть отдельно найденными или приобретёнными элементами, а могут быть отрезаны от корпуса старого велосипеда. Реализовать задумку по созданию основной рамы достаточно просто, для этого нужно все трубы разрезать на отдельные куски по 10 см. Болгарку нужно располагать под углом, лучше всего, если его величина составит 120°, тогда форма конструкции получится именно такой, как надо.

Следующим действием должно стать соединение отдельных элементов конструкции, для чего регулярно придётся обращаться к составленному чертежу. После того как всё будет сварено, перед обладателем появится готовая рама, которая впоследствии станет основой для соединения остальных деталей веломобиля. Чтобы создаваемый своими руками веломобиль хорошо держал равновесие и был безопасным, следует проверять каждый элемент рамы.

Этап третий. Создание передней вилки

После того как взрослый или детский веломобиль непроизводственного начала обретёт общие черты, рулевую часть конструкции нужно будет оборудовать передней вилкой. Для этого к ней нужно будет прикрепить посредством паяльника специальный стальной элемент, который станет основной соединительной частью между рамой и остальными движущимися частями веломобиля.

Все трубы, соединяемые с рулевой колонкой, должны иметь разъёмы определённой величины (создать отверстия лучше всего сверлом небольшого диаметра). Именно они помогут собрать конструкцию, которая не будет при каждом движении в буквальном смысле «разваливаться». Все части веломобиля будут плотно прилегать друг к другу. Такие составляющие элементы должны располагаться с двух сторон переднего колеса, за счёт чего управление готовым веломобилем станет более скоординированным и безопасным.

Этап четвёртый. Крепление задней рамы

Чтобы сделать веломобиль своими руками, понадобятся такие инструменты, как болгарка и паяльник. Из материалов придётся воспользоваться трубами одинакового диаметра (примерно четыре элемента) и парой труб меньшего диаметра (меньшие трубы должны быть на несколько сантиметров уже основных). Кроме всего этого, нужны будут крепёжные детали.

Чтобы создаваемый одноместный или двухместный веломобиль был создан максимально правильно, соединять четыре трубы одинакового диаметра следует так, чтобы меньшие по длине элементы конструкции впаивались с двух сторон четырёхугольной рамы строго параллельно друг другу. Обе боковые стороны должны впоследствии быть оснащены выступающим крепежом, который бы имел разъём в середине устройства. Именно эти крепежи впоследствии будут соединяться с задними колёсами меньшего диаметра.

Этап пятый. Тормозная система

Собирая веломобиль своими руками, нужно проверять все комплектующие на предмет целостности и идеальной работоспособности. Особенного внимания заслуживает тормозная система устройства, так как именно от неё будет зависеть возможность резкой остановки транспортного средства. Хорошие тормоза нужны даже велосипеду, а если рассматривать веломобиль, то этому агрегату тормозная система необходима не меньше, чем автомобилю или мотоциклу.

Создавая своими руками одноместный или двухместный веломобиль, нужно тормозную «подкову» оснастить двумя алюминиевыми пластинами (посредством паяльника), причём обе составляющие должны иметь несколько отверстий. Готовую целостную конструкцию впоследствии нужно будет объединить с передней рамой и вилками.

Этап шестой. Устройство, позволяющее переключать передачи

Даже детский веломобиль, не говоря о варианте для взрослых, обладает несколькими передачами скоростей. Как показывает практика, умелые мастера своими руками мастерят такие многофункциональные агрегаты, которые даже сравнить невозможно с простенькими устройствами производственного выпуска. После того как в руках собирающего веломобиль окажется оптимальный вариант конструкции для передач скорости, ему нужно будет задуматься о его креплении. Для этого предпочтительнее всего воспользоваться:

• двумя алюминиевыми пластинками одинакового размера (впоследствии они будут сварены между собой, создав единое приспособление);
• несколькими крепёжными деталями (болтами, гайками или держателями).

Главная задача шестого этапа — оснастить ранее собранную конструкцию устройством для переключения передач, которое будет прикреплено к осевой части основания вилки.

Этап седьмой. Правильная установка кресла

Естественно, каким бы презентабельным внешним видом ни обладало транспортное средство, при неудобном положении «посадочного места» управляющий агрегатом не сможет чувствовать себя комфортно. Для того чтобы создаваемый своими руками веломобиль имел хорошее сидение, понадобятся:

• несколько металлических пластин в форме квадрата (основа будущего кресла);
• крепёжные детали (болты, гайки);
• инструменты (болгарка и свёрла);
• кусок ДСП;
• любая плотная ткань, которая могла бы стать обивочным материалом (пригодится кожа или материал, используемый для обивки автокресел).

Особенное внимание, создавая детский веломобиль, стоит уделить именно сидению ребёнка, чтобы он мог с удобством располагаться на нём и без труда дотягиваться до рулевого колеса и рычага тормоза. После тщательного соединения всех металлических заготовок посредством паяльника у будущего обладателя веломобиля должно получиться приспособление, подходящее по форме на кресло. Все движимые детали должны быть соединены болтами, что позволит установить сидение так, как это будет удобно его водителю. Поверх приспособления нужно расположить лист ДСП, вся поверхность конструкции в результате должна быть обтянута обивочным материалом.

Этап восьмой. Проверка созданного транспортного средства

Скорее всего, чтобы создать полноценный веломобиль своими руками, даже опытному мастеру понадобится не один день свободного времени. После того как задуманный проект удастся в полной мере реализовать, а начерченное на бумаге устройство станет реальным воплощением из металла, нужно проверить агрегат в действии.

В первую очередь тест-драйв уникального веломобиля должен состояться на месте его изготовления: создающий конструкцию человек обязан проверить все движимые элементы, удостовериться в их работоспособности. После этого нужно испытать веломобиль на практике. Такую проверку предпочтительно проводить вдали от оживлённой трассы, чтобы внезапно открывшиеся неисправности не помешали водителю остановиться или не спровоцировали неловкую ситуацию для других участников движения.

Достоинства самодельного детского веломобиля

Самым главным преимуществом выступает возможность быстрого монтажа и демонтажа (убедитесь, посмотрев видео). Чтобы быстро разобрать мини-автомобиль, достаточно лишь отсоединить поводок, находящийся на рулевом механизме, от вершины рамы V-образной формы, а затем повернуть её до угла ровно 45 градусов, вытолкнуть из опоры, находящейся на перекладине.

Благодаря выбранному расстоянию между колёсами даже в сложенном положении они не будут мешать друг другу. «Переламывание» детского веломобиля производится сначала вокруг вертикальной оси, а уже после – вокруг горизонтальной, с небольшим сдвигом вниз.

В процессе сборки машины две части рамы (передняя/задняя) соединяются таким способом, чтобы штырь идеально входил в опору качения. Далее необходимо передвинуть защёлку к поводку на рулевом механизме, повернув V-образную раму от штыря, а после отсоединить его от рамы.

В конечном итоге конструкция устанавливается на колёса. Детский веломобиль готов! Он может похвастаться неплохой проходимостью, и возможностью свободного преодоления препятствий, высотка которых равна половине колеса! Благодаря высокой прочности, ремонт ему будет не нужен.

Его небольшие габариты в демонтированном состоянии, а также небольшая масса (примерно 12 кг) позволяют решить все проблемы, которые обычно связаны с транспортировкой автомобиля, а также длительным хранением его в малогабаритной квартире.

Вы также можете своими руками сконструировать детский электромобиль. Разумеется, процесс сборки будет гораздо сложнее и его непросто описать словами, но в сети есть множество видео с пошаговой инструкцией сборки электромобиля.

Как создать качели из покрышек своими руками, вы узнает в нашем интересном материале.

Уголок ИЗО и как его правильно оборудовать – все это есть в нашей статье!

Как правильно построить балансир? По https://karuselkin.ru/detskaya-ploshhadka/kak-sdelat-samye-prostye-i-tradicionnye-kacheli-balansir-svoimi-rukami/ ссылке вся нужная вам информация.

Как и веломобиль, электромобиль для ребёнка лучше собирать не с нуля, а использовать детали готовой детской машины

Важно иметь руль, колёса, а также привлекательный кузов. При наличии главных деталей изготовить электромобиль своими руками можно за день!

Насадка на триммер своими руками. Мастер-класс. Видео

Для многих дачников триммер уже давно стал техникой привычной и почти незаменимой. Но не всегда удаётся приобрести модель, позволяющую удовлетворить все потребности. Случается, что со свежей молодой растительностью триммер справляется запросто, но возникает желание расчистить место за забором или вдоль подъездной дороги, а высокая вызревшая трава оказывается технике «не по зубам». Насадка на триммер своими руками

Предлагаем вариант самостоятельного изготовления насадки для триммера из простых, почти подручных, средств. Потребуется металлическая перфорированная пластина (100мм х 240 мм), два ножовочных полотна по металлу, 4 винта и 4 гайки М5, 4 шайбы и 4 увеличенных шайбы.

С точки зрения техники безопасности, ножовочные полотна не должны быть полностью калёными.

Всё, что понадобится для изготовления насадки

Самое сложное в изготовлении насадки — симметрично разметить и выполнить отверстия под ножи и вал триммера. Именно поэтому выбирается готовая перфорированная пластина.

Сначала необходимо сделать основание насадки. Для этого из металлической пластины болгаркой вырезаем квадрат со стороной 100 мм. Разметить его нужно таким образом, чтобы точно в центре (на пересечении диагоналей) находилось отверстие. Для этого от центра выбранного отверстия перпендикулярно короткой стороне пластины отмеряем расстояние 50 мм и намечаем линии обрезки.

Размечаем основание насадки

Скруглить уголки и рассверлить центральное отверстие под вал триммера Полотна по металлу обрезаем, отмеряя от каждого конца 8 см. Получаем четыре заготовки с готовыми отверстиями.Обрезаем полотна по металлу Этим заготовкам необходимо придать форму ножей. Для этого намечаем линию среза на глаз (особая точность не требуется), скрепляем все четыре заготовки вместе и стачиваем лишнее. Из заготовок вырезаем ножи

В результате получаем одинаковые по весу и размеру ножи, их можно немного заточить с одной стороны. Теперь все части самодельной насадки для триммера подготовлены, можно начинать сборку.

Всё готово для сборки

На винт надеваем маленькую шайбу и вставляем его в угловое отверстие. Сверху надеваем нож, располагая заточенную сторону по ходу вращения вала триммера. Следом идёт большая шайба и гайка, которая не затягивается, чтобы нож свободно вращался. Таким же образом крепим другие три ножа.

Закрепляем ножи Конец винта нужно расклепать, чтобы гайка не слетела.Конец винта нужно расклепать

Насадка готова. Устанавливается она гайками к земле и закрепляется таким же образом, как и трёхлопастной нож, идущий в комплекте с триммером. При столкновении с камнем ножи складываются и немного уходят внутрь.

Лучшие статьи : Проверка велосипеда на угон

Эту идею предложила наш постоянный автор видео Татьяна (Тульская область). Более подробно увидеть весь процесс изготовления такой насадки для триммера и узнать некоторые нюансы вы можете, посмотрев видеоролик, который она подготовила.

При работе с триммером важно не забывать о технике безопасности, используя любые насадки, а особенно самодельные
