Технология IPS

Технология IPS (In-Plane Switching) — популярный метод производства жидкристаллических экранов, обеспечивающий высокое качество изображения и широкий угол обзора. В статье рассмотрим, что такое IPS, ее историю, процесс изготовления матриц IPS LCD, а также основные достоинства и недостатки, которые делают эту технологию востребованной. Информация будет полезна как специалистам, так и обычным пользователям, желающим понять преимущества и недостатки IPS-экранов.

История технологии

Жидкие кристаллы были впервые описаны в 19 веке австрийским ботаником Ф. Рейнитцером. Однако в то время научное сообщество не проявило к этому открытию интереса. Многие ученые того периода даже отрицали существование жидких кристаллов, ограничиваясь тремя традиционными состояниями вещества: твердым, жидким и газообразным. В России значительный вклад в изучение жидких кристаллов внес известный физик В.К. Фредерикс, который, к сожалению, стал жертвой репрессий советской власти в 1936 году.

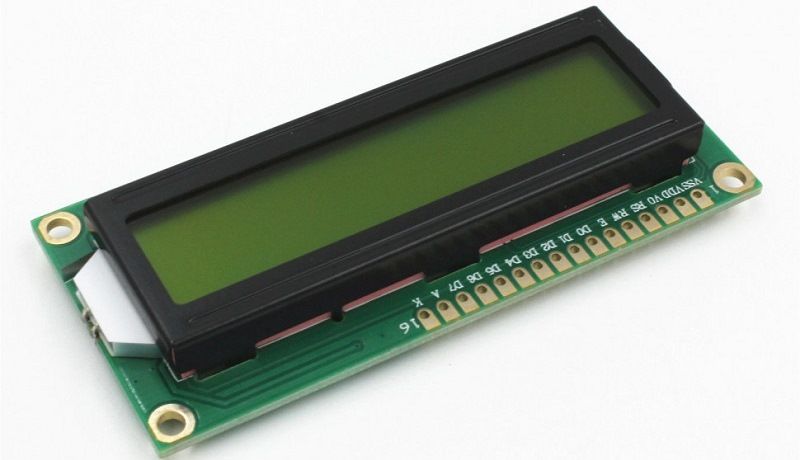

В 1963 году американский изобретатель Д. Фергюсон сделал важное открытие: жидкие кристаллы способны изменять цвет под воздействием тепловых полей, включая те, которые не видны человеческому глазу, такие как инфракрасные и ультрафиолетовые. Это свойство нашло широкое применение в различных измерительных приборах, а также в медицине и диагностике. В 1960-х годах в США и Великобритании начались активные исследования жидких кристаллов, что в итоге привело к созданию монохромных, а затем и цветных LCD-дисплеев.

В 1990-х годах на рынке появились экраны с активной TN-TFT матрицей (Twisted nematic), которая является разновидностью жидких кристаллов. Эти устройства используют тонкопленочные транзисторы (TFT) для управления жидкими кристаллами и различными светофильтрами. В отличие от пассивных матриц, активные позволяют каждому пикселю работать независимо, что дает возможность создавать большие экраны и значительно улучшать качество изображения.

Эксперты в области технологий дисплеев отмечают, что IPS (In-Plane Switching) является одной из самых популярных технологий, используемых в современных ЖК-экранах. Она обеспечивает широкий угол обзора и высокую точность цветопередачи, что делает IPS-дисплеи идеальными для профессиональной работы с графикой и видео. Специалисты подчеркивают, что благодаря улучшенной структуре пикселей, IPS-технология минимизирует искажения цвета при просмотре под углом, что особенно важно для дизайнеров и фотографов. Однако, несмотря на свои преимущества, IPS-дисплеи могут уступать в скорости отклика по сравнению с TN-панелями, что делает их менее подходящими для геймеров, предпочитающих высокую частоту обновления. В целом, эксперты считают, что выбор технологии зависит от конкретных потребностей пользователя, и IPS остается одним из лучших вариантов для большинства задач.

https://youtube.com/watch?v=OduXiYJiwL8

Технология изготовления матрицы IPS LCD: что это такое?

Метод TN-TFT для производства ЖК-экранов был достаточно прогрессивным для своего времени, но имел ряд существенных недостатков:

• проблема углов обзора. При попытке смотреть на такой экран сбоку обнаруживаются заметные искажения;
• некорректная цветовая передача;
• низкая контрастность.

Для исправления названных недостатков была создана технология IPS LCD, которая является модификацией TFT. Матрица IPS также является активной и использует тонкопленочные транзисторы, но молекулы жидких кристаллов располагаются не в виде спирали (как в TN-TFT), а параллельно и выравниваются в горизонтальном порядке. Благодаря этому углы обзора на экранах IPS составляют 178 градусов, т.е. они почти не дают видимых искажений. Кроме того, эта модификация позволила улучшить контрастность изображения и качество передачи цветов. Именно IPS-матрицы чаще всего применяются для производства современных экранов 4K, которые поддерживают разрешение около 4 тысяч пикселей по горизонтали (стандарт Ultra HD).

Сейчас развитием технологии IPS активно занимается южно-корейская компания LG, производящая соответствующие телевизоры, дисплеи, планшетные компьютеры, смартфоны и другие электронные гаджеты. Данную модификацию ЖК-экранов также широко использует известная американская фирма Apple.

Современной альтернативой IPS является технология VA LCD, которая применяет вертикальное, а не горизонтальное выравнивание молекул жидких кристаллов. (Vertical Alignment). Преимущество этой последней технологии в максимально реалистичном отображении черного цвета и очень высокой контрастности, но она проигрывает IPS в углах обзора без искажений, которые при вертикальном выравнивании не превышают 160 градусов.

В настоящее время существует несколько разновидностей IPS технологии:

• UA-SFT (от корпорации NEC);
• IPS-Pro (Hitachi);
• AH-IPS (LG);
• PLS (Samsung).

Несмотря на незначительные отличия все эти разновидности представляют одну и ту же технологию. Особняком стоит модификация MVA/PVA (multi-domain/patterned vertical alignment), созданная японской фирмой Fujitsu и одновременно южно-корейской корпорацией Samsung. Это была попытка «скрестить» технологии горизонтального и вертикального выравнивания жидких кристаллов. Однако этот «гибрид» сохранил основные недостатки VA LCD (проблема углов обзора, искажение деталей изображения) при достаточно высоких издержках производства. Тем не менее, продолжаются исследования с целью создать экраны, сочетающие в себе достоинства разных типов ЖК-технологий при отсутствии свойственных им недостатков.

Так как жидкие кристаллы не способны испускать свет сами по себе все LCD-экраны должны использовать подсветку. Исторически для этого применялись лампы накаливания, электролюминесцентные панели и газоразрядные светильники, но в настоящее время обычно применяются светодиоды, в частности органические. Это специальные полимеры, продуцирующие свет под воздействием электрического тока. Технологию IPS LED не следует путать с подлинными LED-экранами, в которых жидкие кристаллы отсутствуют.

Интересные факты

Вот несколько интересных фактов о технологии IPS (In-Plane Switching):

1. Улучшенные углы обзора: Одним из главных преимуществ IPS-технологии является широкий угол обзора. В отличие от традиционных TN (Twisted Nematic) панелей, которые теряют цвет и контраст при взгляде под углом, IPS-экраны обеспечивают стабильные цвета и яркость даже при взгляде под углом до 178 градусов. Это делает их идеальными для работы с графикой и для совместного просмотра контента.

2. Точные цвета: IPS-панели известны своей способностью воспроизводить более точные и насыщенные цвета по сравнению с другими типами дисплеев. Это делает их популярными среди профессионалов в области дизайна, фотографии и видеопроизводства, где важна высокая точность цветопередачи.

3. Быстрая реакция на изменения: Хотя IPS-панели традиционно имели более медленное время отклика по сравнению с TN-панелями, современные технологии значительно улучшили этот аспект. Некоторые современные IPS-дисплеи могут похвастаться временем отклика до 1 мс, что делает их подходящими для игр и динамичного контента, сохраняя при этом преимущества в цветопередаче и углах обзора.

https://youtube.com/watch?v=o1zsI6LxCt0

Достоинства и недостатки IPS: резюме

Следует выделить несколько ключевых преимуществ технологии IPS:

• превосходные углы обзора, практически полное отсутствие искажений;
• естественная цветопередача;
• высокая долговечность экранов (пиксели редко выгорают, нет прогрессирующего ухудшения качества изображения со временем);
• хорошие показатели яркости и контрастности;
• возможность использования экранов на улице при солнечной погоде;
• умеренное потребление электроэнергии.

С другой стороны, у этой технологии есть и определенные недостатки:

• высокая стоимость по сравнению с ЖК-экранами TN-TFT;
• более медленное время отклика по сравнению с ЖК-экранами TN-TFT и OLED-экранами;
• большее потребление энергии по сравнению с ЖК-экранами TN-TFT;
• менее качественное отображение черного цвета и меньшая контрастность по сравнению с VA-матрицами и OLED-экранами;
• некоторая инерционность изображения, которая может быть заметна при просмотре видео в 3D-формате.

Сравнение IPS с другими типами матриц

Технология IPS (In-Plane Switching) является одной из самых популярных технологий для производства ЖК-экранов и широко используется в мониторах, телевизорах и мобильных устройствах. Чтобы лучше понять преимущества и недостатки IPS, важно сравнить её с другими распространёнными типами матриц, такими как TN (Twisted Nematic) и VA (Vertical Alignment).

https://youtube.com/watch?v=yxygknX1AiE

1. Цветопередача

Одним из основных преимуществ IPS-матриц является их превосходная цветопередача. IPS-дисплеи способны отображать более широкий цветовой спектр и обеспечивают более точные и насыщенные цвета по сравнению с TN-матрицами, которые часто страдают от недостаточной цветовой глубины и искажений. VA-матрицы также обеспечивают хорошую цветопередачу, но не всегда могут соперничать с IPS в плане точности и яркости цветов.

2. Углы обзора

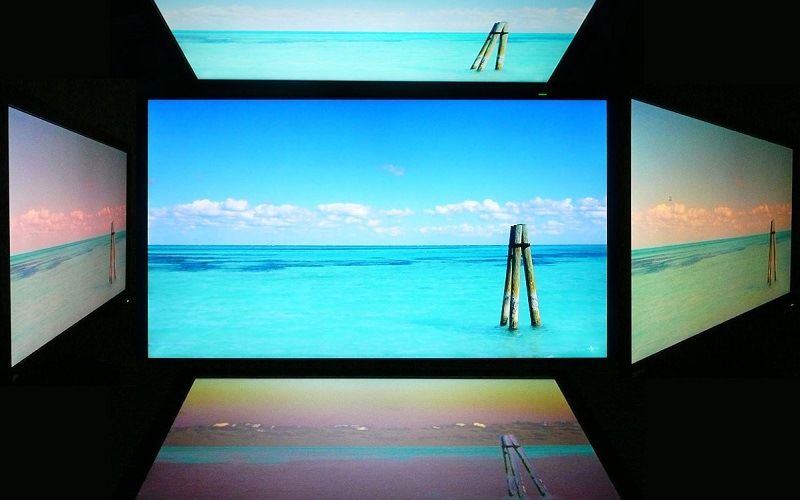

IPS-матрицы предлагают значительно лучшие углы обзора, чем TN-матрицы. Обычно углы обзора IPS составляют 178 градусов по горизонтали и вертикали, что позволяет сохранять качество изображения даже при взгляде под углом. В отличие от этого, TN-матрицы имеют узкие углы обзора, что приводит к искажению цветов и контрастности при взгляде сбоку. VA-матрицы занимают промежуточное положение, обеспечивая более широкие углы обзора, чем TN, но уступая IPS.

3. Время отклика

Одним из недостатков IPS-матриц является их время отклика, которое, как правило, выше, чем у TN-матриц. Это может быть критично для геймеров, которые требуют минимальной задержки при отображении движущихся объектов. TN-матрицы обеспечивают быстрое время отклика, что делает их предпочтительными для игр. VA-матрицы имеют время отклика, которое может варьироваться, но обычно они медленнее, чем TN и быстрее, чем IPS.

4. Контрастность

VA-матрицы часто превосходят IPS в плане контрастности, что делает их более подходящими для просмотра фильмов и работы с графикой в условиях низкой освещенности. IPS-матрицы, хотя и обеспечивают хорошую контрастность, могут уступать VA в этом аспекте. TN-матрицы, как правило, имеют низкую контрастность, что делает их менее привлекательными для мультимедийного контента.

5. Цена

С точки зрения стоимости, TN-матрицы являются наиболее доступными, что делает их популярными для бюджетных решений. IPS-матрицы, хотя и дороже, предлагают лучшее качество изображения и углы обзора, что оправдывает их цену для профессионалов и энтузиастов. VA-матрицы находятся в среднем ценовом сегменте и могут быть хорошим выбором для пользователей, которым важна высокая контрастность.

6. Применение

IPS-матрицы часто используются в профессиональных мониторах, графических планшетах и мобильных устройствах, где важна точность цветопередачи и углы обзора. TN-матрицы находят применение в игровых мониторах и бюджетных устройствах, где критично быстрое время отклика. VA-матрицы часто используются в телевизорах и мультимедийных мониторах, где важна высокая контрастность и глубокие черные цвета.

В заключение, выбор между IPS, TN и VA-матрицами зависит от конкретных потребностей пользователя. IPS-матрицы предлагают отличное качество изображения и углы обзора, что делает их идеальными для профессионалов, в то время как TN-матрицы подойдут для геймеров, а VA-матрицы — для любителей кино и мультимедиа.

Вопрос-ответ

В чем преимущество IPS?

Главная особенность IPS — молекулы жидких кристаллов располагаются параллельно поверхности экрана. Значит, свет распространяется равномерно, цвета получаются насыщенными и естественными. А это улучшает углы обзора — изображение остается четким и ярким, даже если смотреть на экран сбоку.

Что такое IPS простыми словами?

Система предотвращения вторжений (IPS) — это система безопасности, которая не только обнаруживает попытки вторжений в сеть или систему, но и активным образом предотвращает их. IPS представляет собой более сложную версию системы обнаружения вторжений (IDS).

Советы

СОВЕТ №1

Выбирайте IPS-дисплеи для работы с графикой и дизайном. Благодаря широким углам обзора и точной цветопередаче, они идеально подходят для профессионалов, которым важна высокая точность цветового воспроизведения.

СОВЕТ №2

Обратите внимание на время отклика при выборе IPS-монитора для игр. Хотя IPS-технология обеспечивает отличное качество изображения, некоторые модели могут иметь более высокое время отклика по сравнению с TN-панелями. Ищите модели с низким временем отклика для лучшего игрового опыта.

СОВЕТ №3

Учитывайте уровень яркости и контрастности при покупке IPS-дисплея. Высокая яркость и контрастность помогут вам наслаждаться качественным изображением даже в ярко освещенных помещениях, что особенно важно для офисной работы и мультимедийного контента.

СОВЕТ №4

Не забывайте про эргономику. Выбирайте IPS-мониторы с возможностью регулировки по высоте, наклону и повороту, чтобы создать комфортные условия для работы и снизить нагрузку на глаза и шею.
