Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

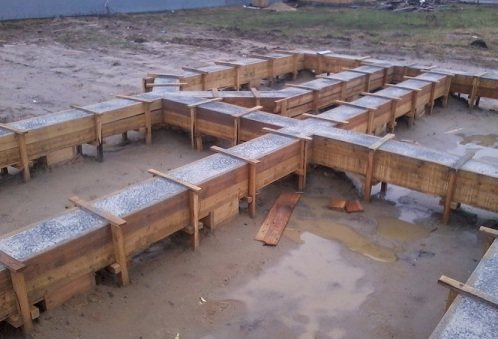

Что такое ростверк

Ростверк — это горизонтальная часть фундамента, распределяющая вес объекта и передающая нагрузку на опоры платформы.

Единая конструкция достигается путем обеспечения жесткости ответственных узлов.

Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.

Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.

Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

• Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
• Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
• Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

По материалу

• Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
• Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
• Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Плюсы и минусы конструкции

• невысокая стоимость;
• надежность;
• возможность оборудовать подвальное помещение или погреб;
• равномерно распределяет нагрузку по основанию;
• подходит для сооружений из любых материалов;
• не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы. Минусов меньше, но все же они есть:

• нельзя монтировать на грунтах со слабой несущей способностью;
• требует проведения трудоемкой работы.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

• Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
• Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
• Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники. Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время.

Виды свайно-ростверковых фундаментов по способу погружения в грунт

• Забивной. Опоры забиваются в грунт с помощью строительной техники.
• Набивной. Предполагает бурение скважин, которые впоследствии заливаются бетоном.
• Винтовой. Представляет собой метод вкручивания свай с помощью спецоборудования.

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом. Выбирать важно в зависимости от величины объекта.

• Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
• Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
• Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
• Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
• Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Фундамент ленточный с ростверком под ключ

Если в районе очень высокий уровень грунтовых вод, то стоит задуматься о выборе фундаментной конструкции. Оптимальным будет фундамент буронабивной с ленточным ростверком. Так называют наземную часть свайной или столбчатой основы, объединяющей ее в единую прочную конструкцию. Он может быть металлическим, деревянным или железобетонным. Дерево, несмотря на свою доступность и легкость, материал недолговечный. Металл поддается коррозии, поэтому он тоже не может дать гарантию, что опора прослужит долго. Железобетонный ростверк – самый оптимальный вариант. В болотистых местностях лучше всего возводить ленточный ростверк на свайном фундаменте. Свайные стержни устанавливают на пласты почвы, которые способны выдержать вес сооружения. На них располагают базис здания. Оно будет крепким и долговечным.

Монтаж ростверка своими руками

Определившись с нужным вариантом и закупив требуемое количество свай, приступают к работе. Идеальные погодные условия – ранняя осень или поздняя весна, когда земля интенсивно отдает влагу, осадков мало, температура не превышает 15 С.

Инструменты и материалы

В зависимости от выбранного варианта ростверка, потребуется следующее:

• Инструменты для земляных работ: лопаты, ломы, кирки.
• Для железобетонного ростверка: доски или фанера под опалубку, для стальных свай – ломы или длинные трубы для вкручивания.
• Для деревянного: инструменты для работы с древесиной – пилы, монтировки, топоры.
• Средства контроля и измерения: рулетка, отвес, нивелиры.

Кроме свай, бетона и материала для ростверка, приобретают обмазочную гидроизоляцию и/или антикоррозийные средства. Для деревянного ростверка покупают пропитывающие защитные составы.

Подготовка участка

Почву освобождают от растительности очень тщательно – это важное условие для любого типа фундамента. Если есть насаждения в виде кустарников и деревьев, то землю после корчевания проливают химикатами, купирующими дальнейший рост.

Далее, участок выравнивают и размечают. Для этого используют колья и веревку, натянутую между ними. Когда контуры обозначены, приступают к отметке мест для вставки опор – снимают 5 см грунта для свай или выкапывают ямы под столбы железобетона.

Монтаж опор

Стальные винтовые сваи вкручивают посредством лома или длинной трубы, вставленной в оголовок. Свая должна быть точно перпендикулярна грунту. После вкручивания всех единиц, проверяют на соответствие уровню плоскость концов, и если требуется, подрезают до нужного размера.

Железобетонные столбы укладываются по-другому:

• В яму засыпают слой гравия и песка – каждого по 15 см. Они отведут подступающие грунтовые воды.
• Концы столбов оборачивают в несколько раз рубероидом или обмазывают битумной мастикой каждый раз после затвердевания слоя.
• Вставляют опоры, строго перпендикулярно грунту и заливают бетоном. Для экономии раствора и придания пущей крепости, пустоту вокруг столба заполняют строительным мусором – обломками кирпичей, камнями.

Сложность монтажа железобетонных опор состоит в подгонке их концов в одну плоскость. Может потребоваться алмазный круг для резки слоя бетона и арматуры. Монтаж ростверка на стальных сваях ведут сразу, на бетонных столбах – после окончательного затвердевания раствора.

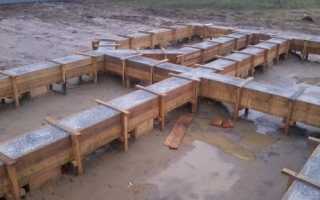

Монтаж бетонного ростверка

После того как железобетонные сваи упрочились, выставляют опалубку из толстой влагостойкой фанеры и подпор или готовых щитов – поддержка там уже есть. Если требуется утеплить фундамент заранее, то ширину деревянных коробов рассчитывают с запасом. В готовые короба насыпают песчано-щебневую подушку, укладывают пенополистирольные плиты по стенкам, вяжут арматуру.

После всех процедур ростверк заливают. Для этого покупают готовый раствор из миксера и заливают участок за один раз – торможение строительства приведет к расслаиванию бетона. Если хочется сэкономить, то арендуют мобильный строительный миксер и замешивают раствор самостоятельно. Однако и в этом случае требуется сделать все за один день. Заливку ведут медленно, выгоняя воздух, протыкая толщу прутом, до появления на поверхности белого «молока».

Монтаж деревянного и стального ростверка

Брус, сечение не меньше 150 см, укладывают на сваи методом врубки вполдерева. Заранее просверливают отверстия в древесине для сцепления с оголовками свай. До укладки, их важно промазать битумом, дабы взаимодействие холодного металла и теплой древесины не создавало конденсата.

Металлические швеллера, нужного размера одевают на сваи и привинчивают к оголовкам. Поперечины приваривают. Для надежности, по углам будущего здания, ростверк укрепляется стальными усиленными уголками. После работы, стальную конструкцию покрывают средством против возникновения коррозии.

Итак, монтаж несложен. Учитывая, что в любом строительстве создание фундамента занимает львиную долю бюджета, самостоятельная работа, вполне оправдана. Скрупулезное следование рекомендациям, сделает работу долговечной, достойной любого объекта.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

1. Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.
2. Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

1. Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
2. Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.
