Приспособления для сбора яблок: делаем плодосъемник своими руками

Мы каждый год мучаемся со сбором яблок. Деревья выросли высокие, и обычным съемником – «бокалом» с прорезями – пользоваться неудобно: трудно «загнать» плодоножку в щель. Может быть, есть какие-то самодельные конструкции, которые помогут решить эту проблему. А то ведь скоро наступит сезон сбора урожая, и не хотелось бы опять «тыкать» плоды неуклюжим съемником. Анастасия Валентиновна ПЕТРАКОВСКАЯ, Витебская область, г. Новополоцк

Предлагаю самодельную конструкцию, которая поможет легко снять плоды с самой большой высоты.

Особенности конструкции плодосъемника

Основные части съемника – две пластиковые бутылки и алюминиевая лыжная палка. Конструкция съемника показана на рис 1.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Бутылка 1 выбирается в зависимости от размеров фруктов, например, емкостью 1,5 или 2 л. В этой бутылке выполнен вырез половины дна и части боковой стенки для пропуска фрукта. В оставшейся части дна выполнены 2-3 узкие щели для захвата и обрыва плодоножки. Пробка прочно закреплена (приклеена) к горлышку и в ней вырезано круглое отверстие по диаметру палки.

Бутылка 2 выбрана меньшего объема и у нее полностью отрезано дно. Она имеет съемную пробку с отверстием для пропуска палки. Обе бутылки сшиты леской диаметром примерно 0.2 мм и скреплены в единый жесткий блок. В пробках бутылок выполнены отверстия по диаметру лыжной палки.

Ссылка по теме: Садовая фигурка маяк своими руками (фото)

Вариант №1: цепкая рука фермера

Приспособление будет состоять из хватала и держателя. Вам понадобится:

• старая пластиковая бутылка;
• длинная леска (2,5-3 метра), шило, ножницы;
• рукоятка от старой пластиковой швабры (можно заменить ПВХ трубой).

Процесс изготовления данного плодосборника в передаче «Очумелый ручки»:

Итак, начнем нашу легкую работу.

Шаг 1.

Мастерим хватало (двухлитровая пластиковая бутылка). Донную часть бутылки обрезаем коронообразно, чтобы образовались «лепестки». В каждом из лепестков делаем по 2 отверстия. Для этого можно использовать небольшой дырокол или обычное шило.

Теперь придадим чаше цепкость. Возьмите леску и протяните ее через горлышко в бутылку так, чтобы последняя оказалась чуть ниже середины лески. Верхний конец лески продеваем по очереди в каждое отверстие по кругу и выводим обратно через горло бутылки. Таким образом, у нас получилась пластиковая бутылка без дна с выходящими через горлышко двумя длинными концами лески.

Шаг 2.

Закрепляем держатель. В качестве держателя мы берем полую ПВХ трубу или рукоятку от старой пластиковой швабры. Двойная леска из пластиковой бутылки продевается сквозь отверстие держателя и выходит с его обратной стороны. Если ваша рукоятка от швабры снабжена съемной ручкой — вам повезло! К этой части держателя и следует закрепить концы лески. Проделайте в ручке 2 отверстия, в которые проденьте леску, закрепляя концы друг с другом внатяжку. Ручку снова оденьте на рукоятку швабры.

Имеем пластиковую бутылку, скрепленную леской с держателем со съемной ручкой. А теперь попробуйте снова снять колпачок, оттянув слегка леску на себя. Обрезанные края бутылки сжимаются, совершая при этом хватательные движения. Теперь ни одно яблоко от вас не уйдет!

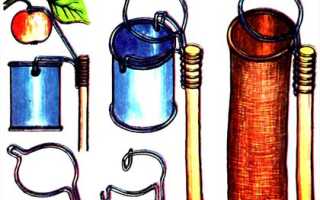

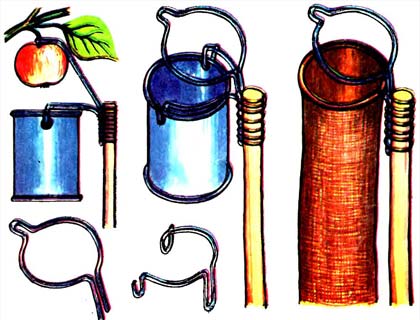

Схема еще одного устройства для сбора плодов с деревьев: на его создания потребуется достаточно много времени, поэтому не рекомендуем вам браться за его создание. Просто показали, какие еще самодельные устройства можно изготовить

Если швабра не имеет съемной части, можно просто срезать ее конец на 15-10 см. По бокам его проделайте 2 отверстия, куда и будут проведены концы лески. После закрепите их, связывая между собой.

Еще раз повторимся: если у вас много плодоносных деревьев, то лучше потратьте некоторую сумму денег и купить готовый плодосъемник, который прослужит вам не один сезон

Для ПВХ трубы в качестве ручки можно использовать несколько колпачков от пластиковых бутылок. Например, возьмите 10 крышек и проделайте в центре каждой по отверстию шилом. Свободные концы лески проденьте в колпачки по очереди и закрепите на последнем. Для устойчивости колпачки склейте между собой или сделайте узел из лески с внутренней стороны первой крышки. Получается удобная съемная ручка из колпачков. Используйте ее таким же методом, что и ручку от швабры.

Видео-вариант изготовления плодосъемника своими руками

И еще один вариант создания капитального плодосъемника

Способ сшивания бутылок для плодосъемника

Для сшивания бутылок нужно горячим шилом пробить парные отверстия по обе стороны линии шва. Тонкий медный провод сгибаем пополам, скручиваем концы и делаем «иглу» в форме рыболовного крючка (рис. 2).

С помощью этой гибкой «иглы» просовываем леску через соседние пары отверстий и соединяем бутылки в единый блок. При таком способе сшивания руки будут всегда находиться снаружи бутылок.

Блок из двух бутылок надевается на лыжную палку, в которой (после примерки) просверливается отверстие и жестко закрепляется штифт (рис. 3). Длина штифта должна соответствовать диаметру горлышка бутылки и внутреннему диаметру пробки. На горлышке бутылки надо сделать 2 небольших диаметральных пропила для фиксации блока бутылок на штифте.

На рисунке показана пробка, снятая с бутылки 2. При этом бутылочный блок свободно снимается с лыжной палки. При закручивании пробки на горлышко бутылки 2 штифт прочно фиксирует блок бутылок на палке.

На рисунке показано также кольцо, предотвращающее сползание по палке и потерю пробки. Кольцо выполняется из скотча или изоленты.

Вся конструкция съемника – предельно легкая и удобная в использовании.

Покупные приборы для сбора яблок

В магазинах или на садоводческих рынках есть большой выбор специальных приспособлений, которые отличаются методом использования и стоимостью.

Пластмассовый тюльпан

Название прибора полностью соответствует его описанию. Это насадка, которая имеет «лепестки» и чашу для сбора. Конструкция очень простая и даже примитивная, исполнение также несложное.

Этот тюльпан нужно поднять к фрукту, установить так чтобы между лепестками поместилась плодоножка и прокрутить приспособление за ручку. Таким образом, плод срывается и снимается.

Пластмассовый тюльпан для сбора яблок.

Но не всё так гладко. Будут проблемы с теми сортами, которые отличаются плотным креплением на плодоножке или недозревшими фруктами.

Цанговый съёмник

Принцип действия прибора тот же, у тюльпана. Но у такого аппарата немного другое место съёма и захват происходит по-другому. Но в остальном всё аналогично, плод зажимается и проворачивается ручка, чтобы его сорвать. Особенностью такой конструкции является дополнительное крепление мешка, в котором могут разместиться несколько фруктов и возможность регулировки высоты ручки. Это позволит, не отрываясь от процесса сразу снимать несколько яблочек.

Цанговый съёмник для яблок.

Плодосборник из проволоки

В форме чаши собрано несколько струн тонкой проволоки, а по центу есть мягкий настил. Принцип использования такого аппарата схож с предыдущими. Проволочной захватывается фрукт, проворачивается и оказывается посредине.

Плодосборник из проволоки.

Плодосъемник с захватом

Тот же принцип и механизм работы, но сам плодосъемник немного другой. Он состоит из трёх «пальчиков», которые цепляются за фрукт и его снимают. Отличительной чертой является удобство этих «пальцев», благодаря которым удобно снимать даже самые мелкие плоды.

Плодосъемник с захватом для яблок.

Принцип работы со съемником яблок

Фрукт через вырез вводим в бутылку 1 и срываем его боковой стенкой или дном. В съемник помещаются 3-4 яблока (груши) или 15-20 слив.

Опускаем весь съемник в горизонтальное положение. При этом оставшаяся часть дна бутылки 1 удерживает фрукты от высыпания. Выкрутив пробку 2, бутылочный блок снимаем с палки, и фрукты через вырез высыпаем в ведро или корзину.

При сборе фруктов с нижних ветвей дерева съемщик свободно ходит по земле, а при сборе с верхних ветвей дерева он поднимается на стремянку.

Универсальное изделие для яблок, груш и слив

Это садово-огородная самоделка изготавливается из старой швабры с пластиковыми деталями, сжимающимся механизмом и металлической трубкой-основанием (длина 85 сантиметров в сложенном состоянии, в разложенном 122 сантиметра), металлической арматуры и сшитого заранее сквозного мешка из плотной бязи (хлопчато-бумажной ткани) с удобным открывающимся клапаном внизу.

Нижнее отверстие мешочка должно хорошо замыкаться фиксирующимся шнурком при сборке яблок и открываться, когда необходимо высыпать собранные фрукты в корзину.

Этапы сборки:

1. Чтобы разобрать швабру, следует снять все ненужные детали, оставив трубку и сжимающий механизм;
2. Мешок крепится к шпилькам арматуры верхней частью, в качестве шарнира используется небольшой кусок пластикового прозрачного пищевого шланга. Получается удобный клапан-мешочек;
3. Тканевый мешок вместе со шпильками арматуры фиксируется к сжимающему механизму швабры при помощи обычных кабельных стяжек (чтобы ткань не сжималась, и не появлялись сборки и складки во время работы);
4. Затем устанавливается пружина, предназначенная для фиксации плодосборника в открытом состоянии и сведения его в рабочее положение;
5. Ручка вместе со сжимающимся механизмом собирается при помощи болтов и самофиксирующихся гаек. Конец мешочка закрепляется к трубе швабры узлом шнурка;
6. Чтобы добавить инструменту длины и работать с деревьями высотой 4 и 5 метров, необходимо использовать длинную выдвижную металлическую ручку от другой аналогичной швабры. Зазор между двумя трубками можно закрыть термоизоляцией и затянуть саморезами. От пружины до окончания ручки привязывается веревка, за которую нужно будет в будущем тянуть, чтобы привести механизм в работу.

Инструмент для работы в саду готов, можно приступать к сбору урожая! В мешок такого плодосборника может поместиться от 1,5 до 2,5 кг спелых яблок. Выгрузку яблок можно производить как снизу, так и сверху тканевого мешочка. Ниже на видео показан процесс изготовления инструмента пошагово.

Чтобы сделать приспособление для сбора яблок с дерева своими руками, можно воспользоваться одной из приведенных выше технологий изготовления. С таким удобным инструментом больше не придется лазать по деревьям ли пользоваться опасной стремянкой. Самодельные плодосборники и чаши прослужат не один сезон, а в случае износа или порчи их легко заменить на новые, не тратя большое количество финансовых средств да дорогостоящие готовые изделия. Сбор урожая станет увлекательным занятием и не будет занимать много времени

Вариант №5: плодосборник из пластиковой трубы

Еще одно приспособление для трудносрываемых плодов. Вам нужно постараться найти тонкую пластиковую трубу такого размера, чтобы через нее легко проходило даже крупное яблоко. А переделать ее в плодосборник просто:

1. В стенке верхней части трубы проделайте отверстие в форме буквы J.
2. На нижнем хвостике «буквы», который должен смотреть вверх, закрепите лезвие. Если черенок будет неподатливым, вы пропускаете его в эту ловушку и обрезаете веточку, резко подняв свое устройство вверх.
3. Нижний край трубы обрежьте в форме острых треугольных зубьев.
4. Нагрейте трубу, после чего зубья можно легко загнуть, образовав дно плодосборника.
5. Просверлите в толще трубы отверстия, через которые проволокой приделаете ее к шесту.
