Как сделать самодельный трактор — подробная инструкция как и из чего можно построить трактор (105 фото)

Варианты самодельных тракторов

Площадь 1-5 га нельзя отнести к большим. Поэтому работать с ее грядками лучше на мини-тракторе, который по сравнению с более мощным аналогами расходует меньше топлива.

Также самодельный трактор легче конструировать и собирать. Наиболее лучшие решения изготовления тематической техники следующие:

Трактор из готового мотоблока – достаточно использовать раму и шасси последнего для организации второй пары колес. Сверху надо разместить двигатель и водительское место.

Трактор с нуля – требует проектирования и тщательного подбора комплектующих в большом объеме (система управления, двигатель, трансмиссия, карбюратор, подвеска, колеса, трубы для рамы и т.д.).

Первый способ более популярен, т.к. готовая силовая система экономит время на изучение принципов работы механики и разработку чертежей. Кроме того, есть много видео, как сделать самодельный трактор, используя мотоблок в качестве донора.

Что понадобится для работы?

Кабина на мототрактор или минитрактор необходима для защиты человека от прямых солнечных лучей в летнее время и от мороза, снега или дождя в холодное время года. Аграрии не могут не согласиться с тем, что работать на минитракторе гораздо удобнее и комфортнее, чем выполнять работу по обработке земли собственными руками, но при этом весь процесс труда на земле занимает много времени и приходится постоянно находиться под открытым небом, а это далеко не всегда комфортно и может даже навредить здоровью. Именно поэтому кабина на минитрактор крайне важна и необходима всем владельцам подобного спецтранспорта.

Самым популярным вариантом сельскохозяйственной техники является облегченный минитрактор без кабины, как, например, Уралец или Кабрио. Так вы сможете и сэкономить, и получить достаточно мощный агрегат. Конечно, в продаже вы найдете и кабины, но дешевле будет ее сделать самому.

Чтобы соорудить самодельную кабину на минитрактор своими руками, вам понадобятся следующие материалы:

• надежный каркас из стали, состоящий из согнутых и сварных уголков;
• лист стали или композита для создания крыши;
• материалы для остекления, а также для теплоизоляции кабины;
• дверная и оконная основа;
• электроприборы и электропроводка;
• фонари для передней и задней части агрегата;
• дворники;
• зеркала заднего вида;
• фонари;
• также многие оснащают кабину обогревателем для работы в зимнее время года, и кондиционером для жаркой погоды.

Помимо материалов вы должны иметь инструменты для работы, как сварочный аппарат, токарный, сверлильный, шлифовальный станки, набор инструментов, а также материалы и инструменты для покраски кабины.

Трактор на базе мотоблока

Соответствующий проект основывается на использовании шарнирной или цельнометаллической рамы от мотоблока.

Первая приветствует установку двигателя спереди. Для этого необходимо посредством сварки и профильной трубы изготовить треугольную либо Т-образную раму.

Задняя ось предусматривает балку со ступицами для крепления дополнительных колес. За сиденьем устраивается крепление под механический подъемник для работ с подвесным оборудованием.

При использовании полуприцепа рама может предусматривать фаркоп. Иногда соответствующая схема способствует неправильной развесовке, из-за чего приходится смещать водительское место вперед.

Чтобы конструкция мотоблока была устойчивой, необходимо придерживаться следующих моментов:

• Мотоблок должен располагаться сзади;
• Задняя колея должна быть увеличена;
• Диаметр колес не должен быть меньше 14 дюймов.

Если делаем самодельный трактор из мотоблока, то переднюю балку придется дополнять рулевой трапецией. Также доработки потребует коробка передач.

Однако есть и преимущество – благодаря готовой цельнометаллической раме и силовой системе уже приходится прибегать к меньшему объему сварочных работ. Подбор механизмов преимущественно исключен за счет наличия единой силовой системы.

Правда, требования у всех разные, поэтому иногда мини-трактор надо дополнять. Например, кто-то предпочитает использовать дизельный двигатель для экономного расхода топлива и увеличения крутящего момента.

Другие хотят полный привод, что требует подбора нужной трансмиссии.

Преимущества и недостатки ручной сборки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Преимущества

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

• Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
• Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
• В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
• В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

Недостатки

В числе недостатков можно отметить следующие моменты:

• Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
• Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы.

Подробное объяснение этого феномена излишни, ведь экономия всегда была определяющей, вне зависимости от того, где она применяется.

Изготовление рамы для трактора

Выбирать рамочную конструкцию необходимо, руководствуясь весом и мощностью техники. Перед сборкой рамы надо подготовить стыковые места для крепления узлов:

• Ходовая;
• Двигатель;
• Трансмиссия;
• Сиденье;
• Навесное оборудование и т.д.

Лонжероны изготавливаются из швеллеров №6-12. Траверсы будут нести планки под навесное оборудование, поэтому их надо изготавливать из более прочного швеллера №14-20.

Расходным материалом для средних балок является профильная труба либо уголок. В собранном виде части рамы лучше усиливать за счет косынок или толстого листового металла.

Спрашивая себя, как сделать самодельный трактор с двигателем, надо сначала позаботиться о кронштейне для его крепления. Этот элемент должен соответствовать конструкции основы.

Приветствуется установка штатных опор для ДВС. Что касается коробки передач, то ее крепление должно быть соосносным относительно коленвала.

Если трактор будет использоваться преимущественно в качестве погрузчика, то для него рекомендуется изготавливать прочную цельнометаллическую раму. Площади, требующие малой тяги, могут обрабатываться маневренной техникой с переломной рамой.

Полноприводный минитрактор-переломка

Подобный полноприводный агрегат обладает высокими параметрами проходимости, что повышает спектр его использования. При этом самодельные варианты имеют несколько меньшую мощность, в отличие от заводских изделий. Однако при применении их в различных бытовых целях заметить это будет очень тяжело. Главной сферой применения подобной техники считаются различные сельскохозяйственные работы. Так, он может выполнять целый спектр различных действий, среди которых:

1. Проведение вспашки почвы для её дальнейшей обработки.
2. Культивирование грунта и устранение сорняков.
3. Посадка и вскапывание картофеля.
4. Осуществление боронования поля.
5. Посевные работы.

В общем, это главные предназначения таких агрегатов. Однако спектр возможных сфер для применения возможно расширить в случае, если дополнительно предусмотреть в самой конструкции возможность подключения навесного оборудования либо же прицепного. В случае корректного выполнения этого процесса агрегат сможет, кроме основных типов работ, также использоваться для:

1. Перевозки разных грузов.
2. Проведения снегоуборочных работ.
3. Стрижки газона с одновременной заготовкой сена.

Преимущества использования техники

По причине высокой стоимости готового оборудования для многих более оптимальным и выгодным является смастерить самодельный минитрактор-переломка 4х4. Кроме очевидных преимуществ в виде экономии денег, создание самодельного агрегата позволяет получить следующее:

1. Благодаря небольшим размерам подобные самодельные минитракторы могут обрабатывать землю даже на участках, имеющих незначительную площадь. Это особенно актуально за счет того, что большая часть частных огородов имеют незначительные размеры, которые не позволяют применять для их обработки крупную технику, а порой это вовсе является нецелесообразным.
2. Высокие рабочие показатели, которые возможно использовать для обработки почвы.
3. Быстрая окупаемость созданного устройства. За счет его эффективности для этого хватает одного сезона, что обусловлено экономией средств при самостоятельной сборке.

Выбор двигателя для трактора

Оптимальная мощность моноприводной техники составляет 5-15 л.с. Полноприводные образцы потребуют уже 30-40 л.с.

Отсюда становится очевидно, что первый вариант достаточно приводить в действие за счет двигателя от мотоблока, в то время как второй потребует выбора сильного агрегата вроде тех, что есть у следующих автомобилей:

• ВАЗ 2101-2107;
• Лифан 188F.

Недостатком таких установок является большой расход топлива. Но если делаем гидравлику на самодельный трактор, то нагрузки уменьшаются, а производительность увеличивается.

Правда, для гидросистемы придется отдельно приобрести:

• Масляный насос;
• Гидродвигатель;
• Распределитель;
• Золотник для вывода масла;
• Втулка качания, что на оси спереди.

Работа соответствующего насоса происходит за счет основного двигателя.

Выбор трансмиссии для трактора

Коробка передач выбирается в зависимости от используемой силовой установки.

А поскольку мотор определяет мощность трактора, то саму трансмиссию надо выбирать в зависимости от основного назначения тематической техники:

• Вспомогательные работы – 0,25-3 км/ч;
• Основные работы – 5-15 км/ч;
• Транспортировка – 15-40 км/ч.

Чем больше нагрузка, тем больше передаточных чисел. Соответственно, решение как сделать сцепление на самодельный трактор для 1 га кроется в использовании монодисковой муфты.

Соответствующий механизм можно взять из ГАЗ-53 ГАЗ-66 и некоторых классических автомобилей серии ВАЗ. Использование многодисковой муфты потребует больших знаний механики и запчастей вроде переходного фланца.

Остальные элементы

Когда готовы рама, двигатель и трансмиссия, тогда можно переходить к завершающим механизмам:

• Рулевое управление – предусматривает шкворняки, цапфы, поворотные рычаги, рулевой редуктор;
• Задний мост – берется из автомобилей доноров (приветствуется мост УАЗ, где имеют место боковые редукторы);
• Колеса – должны иметь диаметр 14-24 дюйма, чтобы способствовать хорошей проходимости и доведения клиренса до 35-40 см.

Дополнения вроде защиты гидравлики или крыши над водительским местом подбираются исходя из личных требований будущего водителя мини-трактора.

Составление чертежей

Обычно, когда у человека возникает желание собрать какую-либо самодельную технику, то все начинается с идеи. Некоторые люди могут обходиться без представленного на бумаге плана работ, опираясь на собственные знания в технике. Однако не все являются такими мастерами, поэтому лучше будет, если вы начнете процесс сборки самодельного мини-трактора с подготовки чертежа основных узлов. Если вам будет сложно решить эту задачу, можете обратиться к друзьям, если им уже приходилось заниматься чем-то подобным. В крайнем случае вы можете воспользоваться интернетом и попробовать найти там необходимую информацию.

После того как вы получите готовый чертеж, вы без труда сможете собрать мини трактор. Это будет не сложнее, чем игра в детский конструктор. Схематично работа будет выглядеть так: нужно будет взять деталь А и соединить ее с деталью Б.

Имейте в виду, что определенные узлы и механизмы придется предварительно подготовить до сборки трактора. Помня о том, что вы позаимствовали их из другой техники, скорее всего, их размеры и иные характеристики будут отличаться от требуемых. Но, имея на руках готовый чертеж, вы легко доработаете все механизмы, ведь вы четко будете знать, какими они должны быть.

В процессе составления чертежа важно решить вопрос, какую конструкцию должен иметь мини-трактор. Довольно часто фермеры выбирают вариант переломка 4 x 4.

Речь идет о варианте трактора, в котором используется шарнирно-сочлененная рама, дополненная приводом на 4 колеса. Подобная техника станет прекрасным вариантом для обработки ферм.

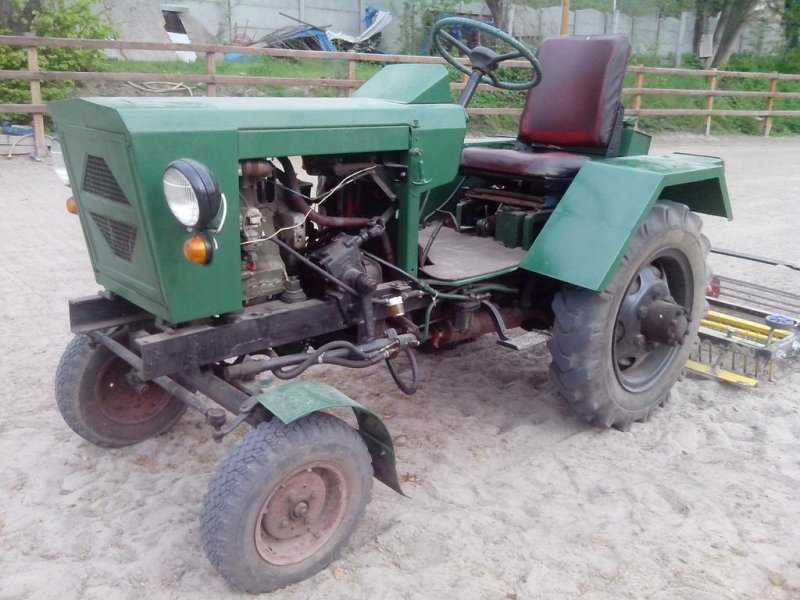

Фото советы как сделать самодельный трактор
