Для просмотра фильмов и изображений можно создать не только простейший проектор для телефона своими руками, рекламных логотипов, но и более сложные конструкции, используя запчасти от электроники, готовые модули управления. Картинка у примитивной самоделки будет немного расплывчатой, но этого хватит для просмотра художественных фильмов. А если подойти к сборке основательно, создать светодиодный проектор, то по функциональности он сравнится с заводскими моделями и одновременно будет в разы дешевле.
Принцип работы проектора
В основе проектора, как и всевозможных слайдеров, фильмоскопов, законы оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, картинка увеличивается, транслируется на экран.
Методы как сделать проектор своими руками могут быть разными, в основе самого простого и элементарного – прохождение света через прозрачные носители (лупу, линзы), такие приборы называют диапроекторами. Эпипроекторы основываются на отражение от непрозрачных объектов. Цифровые мультимедийные DLP и LCD самые качественные, с предельно четкой картинкой, точной цветопередачей, поскольку традиционный принцип просвета лупы в них не используется. В первых поток отражается от специального чипа, создается логической матрицей, во вторых используется прозрачная LCD панель, обеспечивающая яркую, живую цветовую гамму.
Собрать цифровую мультимедийную конструкцию самостоятельно предельно сложно – потребуется синхронизация работы механики, оптики, цифровых частей. Но сделать проектор для телефона (диапроектор) или более сложную установку с цифровым оборудованием вполне возможно с минимальными познаниями в электротехнике (в первом случае их вовсе не потребуется).
Как устроен проектор
Для того, чтобы собрать правильный проектор, необходимо понимать, как он устроен. На самом деле, практически все проекторы устроены по одному принципу. В него входит оптическая система, модулятор изображения, лампа, система очистки и охлаждения, а также в более современных устройствах имеется различная электроника.
Помимо этого, в большинстве мультимедийных проекторов устанавливаются ZOOM-объективы, с помощью которых можно изменять изображение, не перемещая аппарат.
Изображение попадает в объектив через матрицу, которые работают на просвет. Каждый пиксель, проецирующийся на экран, увеличивается в размере. Это помогает получить максимально качественное изображение. Качество изображения зависит от количества пикселей и чем их больше, тем лучше оно будет.
Также он яркости лампы зависит размер экрана, на котором будет просматриваться фильм.
Диапроектор со смартфоном
У смартфона, подобных гаджетов есть небольшой экран. Задача состоит в том, чтобы увеличить его изображение и транслировать на ровную поверхность. Для этого используется подсветка, оптика: большое увеличительное стекло, лупа. В проекторах такие элементы называются линзами Френеля. С небольшими дополнениями данный принцип используется в заводской продукции такого типа.
Читайте также:
Что потребуется:
- большое увеличительное стекло. Размер должен соответствовать экрану смартфона, расположенном на некотором расстоянии, чтобы картинка не обрезалась;
- полностью затемненный корпус: картонный, деревянный (фанера) или пластмассовый короб. Можно сделать из коробки любой, например, распаячной, от обуви. Своими руками создать элемент с внутренними крепежами (фиксирующими перегородками) легко: подойдет любой материал, который можно разрезать и скрепить;
- если применяют картон, то самоделка собирается с помощью скотча, клея, канцелярского ножа, карандаша, линейки, циркуля. Для дерева может потребоваться лобзик, для пластика — он же и паяльник или устройство для выжигания, нагретым жалом которого можно обрабатывать материал.

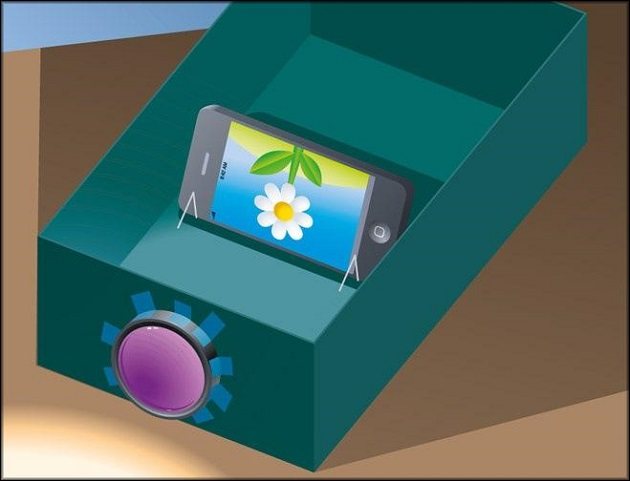

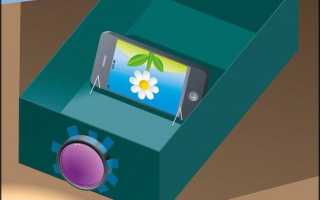

Рассмотрим самый простой самодельный проектор из телефона с картонным корпусом:
- Приставляют к фронтальной стенке короба линзу, обводят ее карандашом. Вырезают отверстие и закрепляют лупу там клеем, скотч тоже можно использовать. Важно, чтобы эти материалы не попали в просвет, что испортит изображение.
- Помещают смартфон внутрь, экспериментальным путем соотносят расстояние до его экрана от линзы, чтобы картинка не обрезалась ею. На этом месте приклеивают держатели — перегородки.
- Сзади проделывают отверстие для зарядного кабеля.
- Вставляют в посадочное место телефон, предварительно надо установить приложение, переворачивающее изображение на 180°, или деактивировать автоповорот и разместить смартфон вверх ногами.
- Просмотр организовывают в хорошо затемненном месте.
Как сделать проектор для телефона из проектора для диафильмов
Помимо вышеперечисленных проекторов, каждый человек может также создать проектор без использования лупы. Для этого потребуется использовать проектор для диафильмов, на котором можно демонстрировать различные слайды. Рекомендуется использовать то устройство, которое может просвечивать слайды.
Преимуществом этого способа считается то, что оно отображает достаточно качественное изображение, поскольку линза внутри диапроектора уже отрегулирована. Для просмотра и показа фильмов в хорошем качестве нужна матрица, поэтому лучше использовать мобильные устройства с диагональю экрана 10.1 дюймов.
Необходимо отметить то, что если в проекторе используется отраженный свет для демонстрации изображения, то качество картинки может получиться намного хуже.
Процесс создания проектора для телефона из диапроектора максимально прост, поскольку для этого нужно просто наложить подходящую матрицу из телефона или планшета на проектор для диафильмов, оставив небольшой зазор размером в пол сантиметра. После этого диапроектор нужно подключить к персональному компьютеру.
Важно отметить, что вытаскивать матрицу из мобильного устройства необходимо максимально аккуратно, стараясь не повредить ее. Если пользователь сомневается, что сможет это сделать самостоятельно, то стоит либо позвать человека, который умеет это делать, либо использовать обычный проектор, сделанный из коробки.
Также необходимо настроить охлаждение матрицы, поскольку она может испортиться из-за перегрева. Для этого потребуется сделать так, чтобы в зазор попадала небольшая струя воздуха. Делается это при помощи миниатюрного вентилятора, который можно также приобрести онлайн.
Проектор из планшета, ноутбука
У проецирующего устройства из ноутбука, планшета или даже из небольшого монитора компьютера (сам блок ПК будет стоять отдельно), качество изображения будет лучше, так как экран габаритнее.
Рассмотрим «гуманный» метод, при котором от ноутбука не надо отсоединять матрицу с монитором. Негуманный способ тот же, но гаджет разбирают, вытаскивают указанный узел и используют его как дисплей, при этом потребуется удлинительный шлейф к части с клавиатурой (он продается в магазинах электроники, на интернет площадках).
Потребуются те же инструменты, что и в предыдущем случае, но картонную коробку или ящик надо взять побольше, например, от габаритных бытовых приборов. Фронтальная ее часть должна подходить под размер матрицы, длина — от 50 см. Линза должна быть большая. Можно купить (линзы Френеля или обычные), снять с устройства для полностраничного чтения книг или со специальных ламп, которые используются при реставрационных работах, в медицине, лабораториях (круг с подсветкой с лупой).
Процесс сборки поэтапно:
- Для увеличительного стекла делают отверстие на торце ящика чуть меньше линзы для ее надежного закрепления.
- Фиксируют объектив скотчем, силиконовым клеем, акриловым герметиком, эпоксидной смолой. Прилегание должно быть плотным для исключения попадания света внутрь.
- На противоположной стенке прорезают разъем для экрана ноутбука. Края картона должны заходить на него нахлестом по указанной выше причине.
- Раскрывают ноутбук и размещают его вверх ногами, так, чтобы клавиатура была на верху короба, а монитор помещался в отверстие для него. Таким образом, одновременно реализуется нужный нам принцип оптического переворота линзой.
Так же как описано можно приспособить планшет.
Проектор на основе ноутбука
Для изготовления описанного прибора таким способом, потребуется ноутбук, картонная коробка, линза Френеля, изготовленная из жесткого пластика и скотч.
Коробку нужно подбирать так, чтобы её длина составляла около 50 сантиметров, при этом площадь торцовой части коробки должна быть больше размеров экрана ноутбука.
Подготовив все эти компоненты для создания проектора нужно следовать такой пошаговой инструкции:
На передней стенке коробки вырезается выемка в форме прямоугольника, её размеры должны быть меньше размеров линзы. Для точности нужно в качестве образца приложить линзу к картонной коробке, обвести её, а затем с каждой из сторон сделать отступ по одному сантиметру во внутрь и начертить прямоугольник меньших размеров. Нарисованный прямоугольник вырезается.
Используя скотч, следует прикрепить линзу к внутренней части поперечной грани коробки. Обязательно нужно проконтролировать тот момент, чтобы линза прикреплялась рифленой частью.
Нужно поместить ноутбук экраном вниз и положить клавиатурой на верхнюю часть коробки. Такое положение даст возможность сразу добиться прямого и высококачественного изображения. Но нужно учесть тот факт, что размеры изготовленного прибора окажутся довольно внушительными.
Чтобы придать проектору внешнюю привлекательность, нужно отделить коробку от ноутбука и покрасить её с помощью баллончика в любой понравившийся цвет.
-
Читайте также:
Следует учесть тот факт, что линза Френеля способствует небольшому искажению картинки: её края будут чуть-чуть размытыми, а цент сфокусирован. В этой ситуации для увеличения чёткости и яркости необходимо максимально увеличить яркость ноутбука и как можно больше затемнить помещение.
Профессиональный проектор из ж/к матрицы и электроники
Сразу оговоримся: светодиодный проектор домашний, сделанный своими руками трудоемкий в сборке, общая стоимость деталей приблизительно 1000$, но это дешевле заводских устройств такого уровня. Запчасти приобретают на всем известных китайских торговых площадках.
Что потребуется:
- жидкокристаллический монитор (5.98 дюйма, 2560×1440) с HDMI платой (200$). Можно взять эти элементы и с б/у устройств, подойдет любой 2К ЖК-дисплей. Модуль подсветки не потребуется;
- корпус из полимерных материалов, вырезанный лазерной резкой ($100). Или же его можно создать своими руками лобзиком из фанеры. В сети есть чертежи в AutoCad; (https://cdn.instructables.com/ORIG/F4I/A5S0/IN0TKC4U/F4IA5S0IN0TKC4U.zip);
- 2 линзы Френеля (по 50$ каждая): с фокусным расстоянием 120 и 185 мм. Первую (F120) ставят между светодиодом и ЖК-матрицей, вторую (F185) — между ней и проекционным объективом;
- объектив F190 или 200 (до 50$);
- один из следующих светодиодов с подходящим драйвером (около 50$): обычный на 150 или 128 Вт с теплоотводом;
- альтернатива — 100 Вт, не особо яркий, но для темного помещения подойдет;
- лучший вариант, но дороже (вместе с драйвером 185$) — СВТ-140 «Luminus Devices», такие элементы применяют в медицинских эндоскопах;
конденсаторная квадратная линза ($25) или обычная круглая. Первая дает лучшую яркость, но края немного желтеют;кулеры, как для компьютерных блоков;блок питания под мощность светодиодов;USB провод с разъемом к питанию (IEC 320);проводки.
Далее, сборка пошагово.
Проект корпуса, проверка ЖК матрицы
Дисплей надо покупать с HDMI-платой. Также для удобства рекомендовано приобрести удлиняющий FPC-кабель (шлейф) и плату (разъем) подключения. Проверяем матрицу нажатием и удерживанием разъема подсветки. Далее, приступаем к конструированию корпуса.
Корпус собирается по чертежам. Потребуются обычные инструменты: нож, карандаш, линейка, лобзик, клей. Материалы: текстолит, пластик, дерево. Можно приспособить старый компьютерный блок, но тогда потребуются инструменты для работы с жестью: кусачки, ножовка по металлу, шуруповерт и сверла для проделывания отверстий под болты.
Внутри делают перегородки, держатели. Линзы Френеля вставляют в посадочные места, затем сам держатель — в фиксаторы ЖК монитора. При этом надо исключить любое отражение света от перегородок, иначе качество изображения ухудшится. С этой целью проходятся наждачкой по поверхностям, делая их матовыми.
Крепление для монитора
На этой части остановимся подробнее, так как небрежная сборка элемента может испортить конечный результат. Дисплей небольшой, с очень тонкой рамкой, поэтому предотвращение утраты светового потока усложняется. Желательно посмотреть чертежи из интернета — они учитывают данный нюанс. Если к данному этапу подойти без надлежащей тщательности, получим картинку с заметными белыми полосами по краям.
Если использовать стандартный чертеж, то он предусматривает наличие 3 частей держателя: 2 — для постоянной фиксации и 1 — для временной. Желательно при работе не касаться дисплея: отпечатки увеличиваются на конечной картинке. Проблема устраняется, если выполнять сборку в медицинских перчатках.
Установка светодиода
Светодиод закрепляется на теплоотводе, который покупают в комплекте или отдельно, а также можно использовать компьютерные радиаторы от системы воздушного охлаждения процессора. Далее, сооружаем держатель для этой конструкции по тем же чертежам из сети. Диод прикручивается винтами М3 к радиатору, посадочная площадка смазывается термопастой. Затем устанавливают конденсаторную линзу перед источником света, обычно в ее комплект входит и крепление.
Проводка, охлаждение
Наш пример использует стандартный чертеж, предусматривающий посадочные места для вентиляторов. Устанавливаем их туда, в цепь можно включить регулятор скорости вращения (подстроечный резистор на 10 кОм, припаивается на один из проводков), есть также платы с ним и с датчиком температуры: уменьшив скорость, понизится шумность конструкции.
Правила подключения:
- напряжение от домашней сети 220 В подводится к блоку питания светодиода, кулеров и HDMI-микросхемы по USB;
- блок питания выдает постоянный ток, он подсоединен к диоду и крыльчатке. Можно использовать раздельные источники питания. Блок с USB разъемом будет подсоединяться к микросхеме HDMI;
- устанавливают 2 выключателя — для светодиода, дисплея, кулеров, — что позволит некоторое время после выключения прибора охлаждать его;
- светодиод сильно нагревается, матрица — меньше, но также греется, вместе выделяемое тепло интенсивное, на мониторе от перегрева могут появиться черные пятна, он выйдет из строя. Поэтому надо применять несколько вентиляторов, минимум 2 разнокалиберных, правильно разместив их на выдув и вдув;
- экран размещают рядом с источником света (промежуток 110–130 мм).
Проверка расположения элементов
Проверьте провода согласно приложенным к статье фото. Затем проанализируйте, как расположен светодиод — при правильном зазоре между ним и задней линзой (F120) свет освещает всю активную область экрана. Стороны с канавками двух линз должны быть повернуты к монитору.
Используют и другие комбинации линз, но описанная оптимальная для дисплея в 5–6 дюймов. Можно также взять и оптику с большим фокусным расстоянием — F120/F220 с проекционной F230 — при уменьшении фокусного расстояние увеличивается картинка. В нашем случае, если применить диод CBT-140, то видеопроектор обеспечит четкость, при которой можно увидеть пиксели на проекционной поверхности. А фокусировка будет превосходить некоторые заводские экземпляры.
Рекомендации
Расстояние между оптикой подбирают методом проб и ошибок, советы:
- между дисплеем и лупой 15–20 мм;
- чрезмерно маленький зазор может привести к перегреву и выходу из строя ЖК матрицы;
- если промежуток слишком большой, то картинка будет размытой;
- между задней оптикой (F120) и источником света зазор — 90 % от фокусного расстояния линзы. Двигайте лупу на +/- этой величины — так найдете наилучшее соотношение;
- между проекционной лупой и передней (F185) промежуток приблизительно равен фокусному зазору первой (в данном случае подойдет 190 мм);
- фокусировка настраивается приближением/отдалением проекционного объектива. Изображение четче, когда область излучения светодиода более фокусированная. Также по этой причине не стоит экономить на дешевых таких элементах, лучше выбрать СВТ-140.
Изготовление своими руками
Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.
Такой проектор легко собирается из подручных материалов. Вот список необходимого:
- Пистолет с термоклеем;
- Вытянутая прямоугольная коробка;
- Увеличительное стекло;
- Чёрный маркер или краска;
- Канцелярский нож.
Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.
Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.
Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.
Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.
Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.
Вариант с управлением по Wi-Fi
На картинке ниже показано как собирают своими руками в домашних условиях светодиодный проектор и что понадобится для этого.
Корпус создается как описано выше. Дальше проиллюстрируем:
Изготовление своими руками
Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.
Такой проектор легко собирается из подручных материалов. Вот список необходимого:
- Пистолет с термоклеем;
- Вытянутая прямоугольная коробка;
- Увеличительное стекло;
- Чёрный маркер или краска;
- Канцелярский нож.
Если вы собрали все необходимое, то можно начинать делать проектор из смартфона своими руками.
Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.
Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.
Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.
Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.
Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.
Проектор из прибора для слайдов
Если есть б/у или ненужное устройство для слайдов, то можно использовать его и для проектора. Причем в будущем его можно будет собрать обратно. Никаких манипуляций с оптикой осуществлять не потребуется — все уже готово. Прибор демонстрирует картинки в формате А4, то есть желательно подобрать дисплей побольше, от планшета, ноутбука.
Действия:
- Отсоединяем матрицу от планшета и плату.
- Размещаем дисплей на стекло, зазор — 4–6 мм.
- Сбоку устанавливаем небольшой кулер, можно приклеить на двусторонний скотч.
- Подсоединяем планшет в сеть.
Если используется ноутбук и решено блок с клавиатурой установить отдельно (так будет удобно управлять), то потребуется удлинительный шлейф. Но также можно попробовать и «гуманный» способ: раскрыть гаджет и экран установить на стекло слайдоскопа, а часть с клавиатурой свесить сбоку или оставить в горизонтальном положении. Но управлять тогда, не снимая гаджет, можно будет только мышкой, впрочем, этого вполне достаточно для просмотра видео и картинок.
Проектор для слайдов
Ещё одной идеей самодельного проектора является применение фонарика или лампы в комбинации с лупой для чтения, предпочтительнее всего, чтобы она была не очень выпуклой.
Изначально нужно создать экран для просмотра изображения, для этого на стенку нужно повесить простынку, после чего, на расстоянии в 2-3 метра от экрана, ставится стул. На стул помещают осветительный прибор. Перед источником света следует установить слайды, для этого рекомендуется изготовить специальную подставку или же можно просто удерживать слайды рукой.
Чтобы увеличить картинку нужно использовать лупу. В результате слайды должны быть размещены между увеличительным стеклом и фонариком. Размеры и чёткость изображения, как и в прошлом варианте, регулируются за счёт изменения расстояния между самодельным оборудованием и экраном.
Подобный вариант изготовления проектора является идеальным вариантом для того, чтобы весело провести время с детьми.
Ниже можно ознакомиться с фото различных самодельных проекторов.
Гобопроектор
Принцип проектора гобо упрощенно аналогичный как у лазерных указок. Это устройство часто используется для трансляции рекламных логотипов, текстов картинок.
Используется:
- обычный LED прожектор освещения, к нему припаян провод с выключателем;
- вместо защитного стекла лампочки — линза. Для опытов, а также для объектива может понадобиться несколько их разновидностей. Лупы можно купить в специализированных магазинах оптики, в интернете;
- отрезок пластиковой канализационной трубы с муфтой;
- термостойкий герметик (для удобства его набирают в шприц);
- трафареты, их заказывают в полиграфии или можно сделать самому, распечатать и вырезать из простой бумаги.
Сборка:
- Извлекается лампочка из рефлектора, на ее место ставят светодиод от 100 Вт.
- К лампе припаивается провод с переключателем.
- В рефлектор вставляется лупа (толстая выпуклая 10-кратная), все закрепляется герметиком (красная смесь на фото) — это конденсор. Сверху — еще одна линза, но уже тоньше, например, 3 или 4-кратная.
- В качестве объектива также подбирают одну или две линзы, например, 50 миллиметровые с 5 кратным увеличением (если поставить две, картинка будет в 2 раза больше).
- Делаем объектив из муфты и трубы, диаметр последней подбираем под линзы.
Устройство и принцип работы
В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.
ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.
ЖК проектор стоит из нескольких основных элементов:
- Платы управления;
- Источника света в виде лампы или светодиода;
- 2 линз Френеля;
- Жидкокристаллической матрицы;
- Объектива.
Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.
Также с помощью объектива изменяют фокусное расстояние. Это нужно для настройки проектора, когда вы ставите его на новое место.
Наилучшее соотношение параметров
Матрицу надо извлечь из работоспособного устройства. Но затем восстановить все соединения, чтобы устройство работало. Наилучшие соотношения размеров и цены ее — в мониторах. Осталось совсем немного — яркий свет, линзы и корпус. Сделать своими руками все перечисленное с нуля долго и непросто. Чтобы получился эстетичный аппарат, придется экспериментировать и заказывать детали, изготовленные в заводских условиях.
Поэтому для наилучшей эффективности затрат времени и денег рекомендуем купить в хорошем состоянии БУ:
- 15-дюймовый ЖК-монитор;
- оверхед — проектор А4.
Матрица этого монитора идеально подходит вместо листа формата А4 для размещения в проекторе. Своими руками потребуется только
- разобрать монитор,
- извлечь матрицу,
- собрать разобранные детали монитора так, чтобы матрица работала от видеосигнала компьютера,
- закрепить детали монитора, включая матрицу, на корпусе проектора.
Вот и все, что надо сделать. Единственное, что потребуется создать — это крепление всего упомянутого в единый аппарат так, чтобы его можно было переставить с места на место, не нарушая работоспособности. Остальная работа — разборка монитора. Покажем далее на примере, как выглядит подобное конструирование проектора.
В мониторе два блока. Один управляет матрицей, другой — лампами подсветки. Назначение блока определяется по проводам и шлейфам
Еще немного — и матрицу можно отделить
Извлеченную матрицу с блоком управления примеряем к проектору
Проектор готов к использованию. Как выглядит изображение, показано далее:
Справа от экрана виден книжный шкаф. По его размерам можно судить о высоте изображения — не менее полутора метров. Следовательно, диагональ экрана получается более 2 метров. Совершенно точно можно утверждать, что качество изображения в этом проекторе выше, чем у промышленного мультимедийного аналога. В последнем применен такой же принцип, но размеры матрицы меньше и другая оптика.
Ноутбук
Вот как из коробки сделать проектор для ноутбука или планшета:
- Обычная лупа не подойдёт. Нужна линза Френеля из жидкого пластика. Размер — зависит от коробки. Оптимальное — 200 на 250 миллиметров.
- Между экраном и увеличительным стеклом должно быть расстояние около 50 сантиметров. Присмотрите соответствующий «корпус».
- Вырежьте в нём отверстие для монитора.
- На противоположной стороне будет линза. Приложите её к картону и обведите.
- Дыра для увеличительного стекла должна быть чуть меньше, чем нарисованный контур. Поэтому создайте вторую обводку внутри первой.
- Теперь вырезайте отверстие.
- Прикрепите к нему линзу при помощи скотча. С внутренней стороны коробки.
- Увеличительное стекло должно быть повёрнуто рифлёной поверхностью к монитору.
- Теперь прикрепите сам дисплей.
- Если это планшет, зафиксируйте его в «прямом» положении. Прислоните его к вертикальной опоре. Или прикрепите к стопке книг.
- Если ноутбук, просто поставьте его на стол или на пол, и положите сверху заготовку для проектора.
- Линза Френеля переворачивает изображение.
- Перед тем как всё окончательно закрепить, проверьте, проецируется ли картинка на стену.
- Выставьте максимальную яркость.
- Отключите спящий режим на ноутбуке или затемнение дисплея на планшете.
Теперь вы знаете, как смастерить своими руками проектор из коробки и телефона. И сможете за несколько минут создать персональный кинозал. Главное — найти подходящую лупу.
Проектор — важная часть домашнего кинотеатра. В отличие от телевизора, он имеет компактные размеры и не занимает много места. Это позволяет брать его с собой на презентации, вечеринки и много куда ещё. Но стоит проектор необоснованно дорого, и далеко не каждый человек сможет его купить. Поэтому идея изготовления проектора своими руками не лишена смысла и имеет право на жизнь.
Проектор для ноутбука
В отличии от вышеописанного устройства, которое является скорее экспериментом для изучения действия проектора, это изделие дает лучший результат. Изображение с ноутбука больше и яркость его экрана выше, а значит картинка будет более качественная.
Для изготовления проектора потребуется большая картонная коробка (ее передняя часть должна быть больше, чем экран ноутбука, а по длинной стороне должно быть не менее 50 см), скотч и линза Френеля из пластика.
Понятно, что и нужную коробку, и скотч достать не проблема, остается приобрести линзу. Купить ее можно на зарубежных аукционах (например, на ebay ее можно найти по запросу Fresnel lens). Стоит такая линза в пределах 5-10 у.е. В данном случае была использована линза размерами 20х25 см.
Что еще важно знать?
Если вы хотите, чтобы изображение на стене было хорошего качества, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана в разы больше. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:
Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте заменить ее на более качественную, если перед этим купили дешевый вариант. Самым подходящим увеличительным стеклом будет советское.
Помимо этого хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет. Еще один нехитрый способ — установить дополнительную лупу внутри коробки.
Проектор своими силами можно сделать с помощью мобильных устройств андроид или монитора ноутбука. Такое устройство отлично подойдет для просмотра слайдов. Также проекция самоделки даст возможность смотреть фильмы. Собрать простейшее устройство не составит труда.
Продвинутый самодельный проектор
Для сборки нам понадобится ноутбук или смартфон с матрицей без битых пикселей и прочих проблем. Аккуратно извлекаем её таким образом, чтобы техника работала в разобранном виде. Особенности разборки должны быть описаны в технической инструкции к устройству. Если в комплекте с гаджетом подобной документации не оказалось, то стоит поискать её на официальном сайте производителя.
Необходимые детали:
- ЖК-матрица;
- пара линз Френеля;
- объектив;
- лупа;
- плата управления лампой и вентиляторами;
- лампа на 100 Вт.
Процесс изготовления можно понять из видео:
Собираем проектор следуя шагам, указанным в видеоинструкции. Если всё сделано правильно, то на полотне должно появиться изображение.
Простейший проектор
Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:
- в коробке вырезается отверстие под линзу;
- внутрь помещается гаджет, который можно приблизить или отдалить от линзы.
Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.
Вот и весь проектор. Детали его смотрим на изображениях ниже.
Окрашенная коробка-корпус
Линза прикладывается к корпусу и обводится карандашом. По линии от карандаша острым ножом вырезается отверстие. В отверстие вставляется линза, которая приклеивается по контуру
Помещаем каретку внутрь коробки-корпуса и пользуемся проектором
Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.
