Как работает лодочный мотор Прибой?

Характеристики лодочного мотора «Прибой»

Отрывок, характеризующий Прибой (лодочный мотор)

Вскоре после этого из партизанского отряда Дорохова, ходившего налево от Тарутина, получено донесение о том, что в Фоминском показались войска, что войска эти состоят из дивизии Брусье и что дивизия эта, отделенная от других войск, легко может быть истреблена. Солдаты и офицеры опять требовали деятельности. Штабные генералы, возбужденные воспоминанием о легкости победы под Тарутиным, настаивали у Кутузова об исполнении предложения Дорохова. Кутузов не считал нужным никакого наступления. Вышло среднее, то, что должно было совершиться; послан был в Фоминское небольшой отряд, который должен был атаковать Брусье. По странной случайности это назначение – самое трудное и самое важное, как оказалось впоследствии, – получил Дохтуров; тот самый скромный, маленький Дохтуров, которого никто не описывал нам составляющим планы сражений, летающим перед полками, кидающим кресты на батареи, и т. п., которого считали и называли нерешительным и непроницательным, но тот самый Дохтуров, которого во время всех войн русских с французами, с Аустерлица и до тринадцатого года, мы находим начальствующим везде, где только положение трудно. В Аустерлице он остается последним у плотины Аугеста, собирая полки, спасая, что можно, когда все бежит и гибнет и ни одного генерала нет в ариергарде. Он, больной в лихорадке, идет в Смоленск с двадцатью тысячами защищать город против всей наполеоновской армии. В Смоленске, едва задремал он на Молоховских воротах, в пароксизме лихорадки, его будит канонада по Смоленску, и Смоленск держится целый день. В Бородинский день, когда убит Багратион и войска нашего левого фланга перебиты в пропорции 9 к 1 и вся сила французской артиллерии направлена туда, – посылается никто другой, а именно нерешительный и непроницательный Дохтуров, и Кутузов торопится поправить свою ошибку, когда он послал было туда другого. И маленький, тихенький Дохтуров едет туда, и Бородино – лучшая слава русского войска. И много героев описано нам в стихах и прозе, но о Дохтурове почти ни слова. Опять Дохтурова посылают туда в Фоминское и оттуда в Малый Ярославец, в то место, где было последнее сражение с французами, и в то место, с которого, очевидно, уже начинается погибель французов, и опять много гениев и героев описывают нам в этот период кампании, но о Дохтурове ни слова, или очень мало, или сомнительно. Это то умолчание о Дохтурове очевиднее всего доказывает его достоинства. Естественно, что для человека, не понимающего хода машины, при виде ее действия кажется, что важнейшая часть этой машины есть та щепка, которая случайно попала в нее и, мешая ее ходу, треплется в ней. Человек, не знающий устройства машины, не может понять того, что не эта портящая и мешающая делу щепка, а та маленькая передаточная шестерня, которая неслышно вертится, есть одна из существеннейших частей машины. 10 го октября, в тот самый день, как Дохтуров прошел половину дороги до Фоминского и остановился в деревне Аристове, приготавливаясь в точности исполнить отданное приказание, все французское войско, в своем судорожном движении дойдя до позиции Мюрата, как казалось, для того, чтобы дать сражение, вдруг без причины повернуло влево на новую Калужскую дорогу и стало входить в Фоминское, в котором прежде стоял один Брусье. У Дохтурова под командою в это время были, кроме Дорохова, два небольших отряда Фигнера и Сеславина. Вечером 11 го октября Сеславин приехал в Аристово к начальству с пойманным пленным французским гвардейцем. Пленный говорил, что войска, вошедшие нынче в Фоминское, составляли авангард всей большой армии, что Наполеон был тут же, что армия вся уже пятый день вышла из Москвы. В тот же вечер дворовый человек, пришедший из Боровска, рассказал, как он видел вступление огромного войска в город. Казаки из отряда Дорохова доносили, что они видели французскую гвардию, шедшую по дороге к Боровску. Из всех этих известий стало очевидно, что там, где думали найти одну дивизию, теперь была вся армия французов, шедшая из Москвы по неожиданному направлению – по старой Калужской дороге. Дохтуров ничего не хотел предпринимать, так как ему не ясно было теперь, в чем состоит его обязанность. Ему велено было атаковать Фоминское. Но в Фоминском прежде был один Брусье, теперь была вся французская армия. Ермолов хотел поступить по своему усмотрению, но Дохтуров настаивал на том, что ему нужно иметь приказание от светлейшего. Решено было послать донесение в штаб.

О моторе «Прибой»

Лодочный мотор «Прибой» выпускался с 1968 года по начало 80-х одним из оборонных заводов г. Перми. Конструктивно мотор копировал мотор фирмы Johnson.

Мотор предназначался для эксплуатации в пресной воде при глубине не менее 50 см и установке на лодках с высотой транца не более 380 мм.

В отличие от ранее выпускавшихся в СССР моторов мощностью до 5 л. с. двигатель «Прибоя» выполнен двухцилиндровым с дефлекторной продувкой. Конструкция «Прибоя» обеспечила более надежный запуск и позволила снизить вибрацию по сравнению с одноцилиндровыми предшественниками.

Благодаря тому, что при изготовлении всех деталей корпуса двигателя и дейдвуда, поршней и шатунов использовался алюминиевый сплав, вес мотора Прибой — всего 19 кг. Это даже по сегодняшним меркам один из самых легких пятисильных моторов в мире.

Не смотря на ряд недостатков, среди выпускаемых в СССР лодочных моторов «Прибой» по праву считается одной из самых удачных серийных моделей.

Достоинства:

• Малый вес — даже по сегодняшним меркам «Прибой» один из самых легких пятисильных моторов в мире;

• Лёгкий запуск – даже пролежавшие несколько десятилетий в гаражах моторы с легкостью заводятся;

• Малая шумность — в испытательном помещении, где одновременно на стендах работало восемь моторов Прибой, можно было свободно разговаривать;

• Надежность – в целом мотор достаточно надежен, особенно его механическая часть;

• Хорошая тяговитость — Прибой выводит на глиссирование моторные лодки типа «Казанка» с одним человеком на борту;

• Простота конструкции — почти любой ремонт можно выполнить вне ремонтных мастерских;

• Неприхотливость к топливу и маслам.

Недостатки:

• Высокий удельный расход топлива — около 500 гр. /л.с. в час, против 300 гр./ л.с. в час у аналогов;

• Сложности с з/ч ввиду малой унификации узлов «Прибоя» с другими моторами;

• Комплектация мотора всего одним полускоростным винтом;

• Отсутствие заднего хода в редукторе, хотя, это недостаток почти всех моторов малой мощности того времени, включая и «Ветерок»;

• Неудобный и ненадёжный ручной стартёр с нижним расположением шнура.

Покупка и обслуживание

В настоящее время изготовление лодочных моторов Прибой-5 остановлено, поэтому его можно приобрести только с рук.

Двигатель мотора Прибой-5 должен запускаться сразу, без заклиниваний. При запуске не должно возникать рывков двигателя. Мотор должен работать не слишком шумно, а также не должно возникать высоких вибрационных шумов.

Корпус мотора Прибой-5 должен быть герметичным. Во время работы из швов корпуса не должно поступать выхлопных газов, воды, бензина и масла.

Гребной винт мотора Прибой-5 должен быть в рабочем и подвижном состоянии. Если винт крутится слабо, то лучше не приобретать такой мотор. Так как система выброса выхлопных газов осуществляется непосредственно в атмосферу, нужно убедиться в правильной работе винта, так как именно через него газ выходит наружу.

При покупке лодочных моторов Прибой-5 нужно осмотреть его корпус на наличие видимых сколов, трещин, царапин и выбоин, их быть не должно. Обязательно нужно осмотреть поддон двигателя, так как мотор предназначен для эксплуатации по мелководью и прибрежным зонам.

Обслуживание лодочных моторов Прибой-5 довольно простое. После каждой эксплуатации нужно сливать все жидкости и промывать проточной водой цилиндры и баки. Если на двигателе установлен кожух, то его можно снять и получить доступ к деталям механизма. После снятия кожуха с двигателя промываются и прочищаются все видимые детали от грязи и водорослей.

После всех манипуляций по очищению и промывке заливаются свежие жидкости и мотор можно вновь эксплуатировать.

Полное техническое обслуживание проводится один раз в год. Так как конструкция несложная можно сделать это самостоятельно или отнести мотор в сервисный центр.

Первое знакомство. Подвесной лодочный мотор «Прибой»

Катера и яхты, №17, 1969 год Туристы, рыболовы, любители-водномоторники получили новый, по счету уже восьмой подвесной мотор серийного производства. Это — мотор небольшой мощности «Прибой». Что можно сказать о «Прибое»? Окончательное суждение вынесут, конечно, потребители, испытав мотор в самых различных условиях практической эксплуатации. Но уже сейчас можно отметить вполне современный внешний вид, чистоту отливки, отличное выполнение как отдельных узлов, так и мотора в целом, не уступающее и прославленным шведским моторам. Хорош легкий пластмассовый капот, тщательно отделана каждая деталь, независимо от того, находится ли она снаружи или под кожухом. Следует особо подчеркнуть применение двухцилиндровой схемы, удобного (особенно в моторах средней и малой мощности) нижнего запуска. Впервые на отечественных моторах имеются мощное магдино (освещение) и указатель уровня топлива. Даже то, что инструкция к мотору «Прибой» снабжена отчетливо читаемыми чертежами и отпечатана на сравнительно хорошей бумаге, свидетельствует о заботе завода о качестве своей продукции. На мотор приятно посмотреть, но этого еще недостаточно. Важны и технические параметры мотора. А здесь лодочный мотор «Прибой» уступает (к сожалению, иногда существенно) лучшим мировым моторам аналогичного класса. Если его удельный вес не вызывает особых возражений, то литровая мощность (40 л.с./л) значительно ниже, чем у моторов «Томос» (Югославия), «Кресчент» (Швеция) или «Цюндап» (ФРГ), для которых этот показатель равен 60—65 л. с./л. Удельный расход горючего (около 500 г/л. с. час против 300 у названных иностранных моторов) также чрезмерно высок; по-видимому, за прототип был выбран далеко не лучший образец с малоэкономичной дефлекторной системой продувки. Очевидно, заводу следует подумать об улучшении основных параметров «Прибоя». Желательно увеличить номенклатуру прилагаемых к мотору инструмента и лап-частей, отказаться от (к сожалению, традиционной) матерчатой сумка, заменив ее удобным инструментальным ящиком. В 1965 г. было прекращено производство 5-сильного подвесного лодочного мотора «Стрела», и самым маломощным мотором, предназначенным для установки на мелкие суда, на долгое время оказался 8-сильный «Ветерок-8» первой модели. Между тем владельцам относительно тихоходных лодок, используемых для прогулок, туризма и рыбной ловли, был нужен недорогой, экономичный, и надежный двигатель мощностью 4—5 л. с. Заполнить этот пробел и должен 5-сильный подвесной мотор «Прибой», выпуск которого начался еще в прошлом году. Подвесной лодочный мотор «Прибой» может устанавливаться на лодках весом не менее 80 кг с высотой транца не более 380 мм и эксплуатироваться в пресной воде при глубине не менее 0,5 м. По конструктивным параметрам мотор не уступает многим зарубежным моделям той же мощности. Чтобы максимально снизить его вес, завод (впервые в СССР) изготовляет все детали корпуса двигателя и дейдвуда, поршни и шатуны из алюминиевого сплава методом литья под давлением, а коленчатый вал — литьем из стали 16ХГТЛ. Применено несколько оригинальных решений, позволивших снизить стоимость и повысить надежность мотора. Целый ряд ответственных деталей сделан из пластика. Продольный разрез мотора «Прибой»

В отличие от ранее выпускавшихся отечественных моторов мощностью 4—5 л. с. двигатель «Прибоя», выполнен двухцилиндровый, что обеспечивает более надежный запуск и снижает вибрацию мотора. В алюминиевый блок цилиндров залиты две чугунные гильзы с продувочными и выхлопными окнами и три бронзовых вкладыша подшипников скольжения опор коленчатого вала. На крышке картера установлены пластина с клапанами, регулирующими поступление топливной смеси в двигатель, и передняя крышка, на которую крепится карбюратор. В крышку картера также залиты три бронзовых вкладыша подшипников. Коленчатый вал изготовлен из легированной стали методом прецизионного литья. В его верхней части имеется конус для посадки маховика, в нижней части — внутренние шлицы для соединения с вертикальным валом редуктора. В верхней головке шатуна под поршневой палец залита бронзовая втулка. В нижнюю головку шатуна, закрытую штампованной крышкой, поставлены стальные обоймы с игольчатым подшипником шатунной шейки коленчатого вала. Смазка к верхнему коренному подшипнику коленчатого вала подается из картера нижнего цилиндра через наружную трубку за счет пульсации давления в картере. Для предохранения от попадания масла на основание магдино в верхней части коленчатого вала установлен маслоотражатель. Из полости маслоотражателя по внутренним каналам происходит отсос масла в полость карбюратора. Двигатель, редуктор и подвеска соединены с помощью промежуточного корпуса, изготовленного из алюминиевого сплава литьем под давлением. Со стороны промежуточного корпуса картер двигателя уплотнен пакетом из двух шайб и втулки, поджатых пружиной. Уплотнение по торцу двигателя достигается с помощью шайбы из пробки. Втулка из бронзо-графита обеспечивает торцевое уплотнение при сравнительно больших скоростях скольжения. Уплотнение по вертикальному ралу обеспечивается резиновым уплотнительным кольцом. На моторе применено маховичное магдино МН-1 (однотипное с установленным на моторе «Нептун») с выносными трансформаторами, которое обеспечивает бесперебойное зажигание в широком диапазоне оборотов и питание сети освещения лодки. Для удобства эксплуатации рукоятки регулировки карбюратора и штепсельный разъем для подключения освещения выведены на переднюю панель нижнего кожуха. Здесь же находится кнопка «Стоп» для выключения мотора, а также для отключения системы зажигания при холостых оборотах. Двигатель охлаждается забортной водой, которая нагнетается водяным насосом, расположенным в корпусе редуктора. Вращение от коленчатого вала двигателя к гребному винту передается через вертикальный вал, муфту сцепления, вертикальный валик редуктора, конические шестерни с круговым зубом и гребной вал. В редукторе применены бронзовые подшипники скольжения и шестерни с круговым зубом, что позволило значительно снизить шум от работы шестерен, уменьшить габариты и создать обтекаемые формы корпуса редуктора. В системе подвески мотора установлены резиновые амортизаторы, снижающие вибрацию, передаваемую от мотора на корпус лодки и рукоятку управления мотором. На моторе предусмотрены места для подсоединения системы дистанционного управления. Переносной топливный бак со съемным топливным шлангом имеет указатель уровня топлива и суфлирующий клапан, автоматически открывающийся после подсоединения шланга от мотора и бака, а также подкачивающий насос — «грушу». Объем топливного бака — 20 л — обеспечивает непрерывную работу мотора в течение 8—9 часов. Для смазки редуктора применяется трансмиссионное автотракторное летнее масло нигрол (ГОСТ 542—50) или масло для гипоидных передач (ГОСТ 4003—53). Помимо обычных стендовых испытаний на ресурс (500 часов), мотор проходил также испытания при различной температуре воздуха (от —5 до +48° С) и воды (от +2 до +25° С). При отрицательных температурах карбюраторы обмерзали только во время работы без кожуха. При этом в 50 случаях из 100 мотор заводился с первой-второй попытки.

Под мотором «Прибой» лодка «Казанка» с одним человеком на борту развивает скорость 12 км/час, с тремя — 10 км/час. При установке на ту же лодку двух таких моторов скорость повысилась до 19 и 16 км/час соответственно. Для сравнительной опецки шумности работы моторов «Прибой» можно, например, указать, что в испытательном помещении, где одновременно на стендах работало восемь моторов, можно было свободно разговаривать. Цена лодочного мотора «Прибой» составит —145 руб. Первая партия моторов поступила в магазины спорттоваров г. Пермь еще в мае. До 1 сентября 1968 г. заводом выпущено около 1000 лодочных моторов. Получены и первые отзывы об их работе. Как положительные качества все потребители отмечают бесшумность, легкий запуск и малый вес «Прибоя». Вместе с тем отмечается необходимость повышения прочности деталей подвески, доукомплектования мотора запчастями. Эти и ряд других замечаний будут учтены заводом уже при выпуске следующей серии мотора. Одновременно проводятся работы по упрощению и удешевлению конструкции. Намечены снижение веса почти на 3 кг, упрощение системы подачи топлива, конструкции кожуха и др. Сейчас на «Прибой» устанавливается унифицированное магдино МН-10 (то же, что на моторе «Нептун», но с ресурсом, увеличенным до 600 часов. Это позволит в случае неисправностей зажигания легче найти запчасти в продаже. «Нептун» и «Прибой» пока единственные отечественные моторы, имеющие магдино, которое может питать сеть освещения. В следующем году выпуск их будет значительно увеличен. Целесообразно в связи с этим министерству электропромышленности наладить производство специализированной электроарматуры для лодок (например, бортовых огней с цветными светофильтрами, переносных ламп и др.). В настоящее время завод продолжает доводку конструкции двигателя и привода, устраняя дефекты, обнаруженные при стендовых испытаниях. Завод просит потребителей посылать свои отзывы о результатах эксплуатации моторов «Прибой», а также пожелания конструктивного характера и замечания по внешнему оформлению изделия. Г.А. Макаров, Э.Р. Чертулов

Современный лодочный мотор

Говоря о характеристиках современных лодочных агрегатов, стоит отметить, что они являются очень надежными, практичными, долговечными и в целом очень усовершенствованными. Сегодня мототехника делает семимильные шаги вперед, постоянно радуя водномоторников по всему миру:

1. современные лодочные моторы более всего отличаются своей крайне высокой скоростью, которая подчас достигает 300 лошадиных сил и даже более. Это крайне высокий и хороший показатель для водной среды. Это вовсе не означает, что сегодня не существует маломощных моторов. Напротив, они есть в свободной продаже, и на некоторые суда подходят только такие модели двигателей. К примеру, если у вас компактная двухместная лодка пвх, тогда нет смысла встраивать в нее мощный двигатель. Это может выглядеть нелепо, так как лодка обретет дополнительную маневренность;

Евгений Бронов

автору

1. современные лодочные моторы отличаются своей долговечностью. Во многом это происходит з счет современных материалов, из которых изготавливаются эти агрегаты. Очень часто это прочные металлы или сплавы из нескольких смесей;
2. современные лодочные моторы являются крайне безопасными, надежными и экологичными. Особенно четырехтактные моторы на лодку. Это очень важные показатели для современного мира. Ведь сегодня с лихвой хватает вредных производств. А также самый главный параметр любого судовладельца – это его личная и пассажирская безопасность;
3. надо отметить, что двухтактные лодочные моторы не всегда отвечают стандартам экологичности, из-за чего запрещены в некоторых странах мира. Однако, при правильном подборе моторного масла даже эти модели моторов можно эксплуатировать с минимальным количеством выхлопов.

Рекомендуем прочитать: Характеристики 4-тактных лодочных моторов Ямаха

Самое удивительное, что сегодняшние лодочные моторы являются очень экономичными, учитывая их всевозможные навороты и большую мощность. Однако, их экономия топлива достигает 45 процентов. Это становится понятным уже после первой обкатки и эксплуатации такого лодочного мотора.

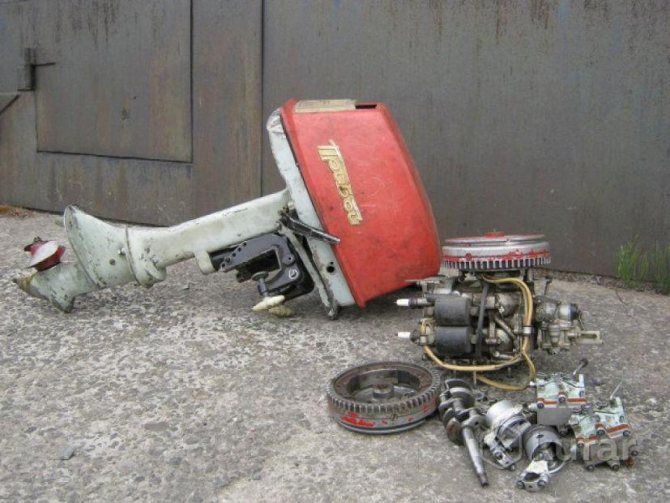

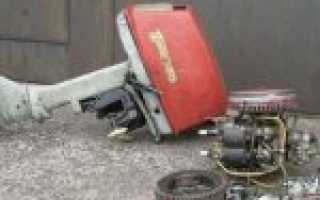

Фотографии лодочного мотора «Прибой»
