Правильно подобранный гребной винт обеспечивает не только быстрое достижение лодкой своей максимальной скорости, но и гарантирует длительный срок эксплуатации лодочного мотора. А учитывая особенности работы винта при разной нагрузке самой лодки и разных оборотах двигателя, наиболее оптимальным решением будет несколько запасных винтов, с разными характеристиками.

Как работают гребные винты

Первое изобретение, похожее на современный гребной винт, приписывается ещё Архимеду, и использовалось для подъема воды, а не для движения плавательных средств. Гребной винт – это устройство, принцип работы которого базируется на преобразовании вращения гребного вала в движение плавательного средства.

Характерные особенности формы лопастей гребных винтов обеспечивают создание на передних поверхностях лопастей зоны пониженного давления водной среды, на задних же поверхностях наоборот, участок с повышенным давлением.

В результате такой разницы давления возникает подъемная сила, которую в свою очередь можно разложить на две составляющие:

• Упор гребного винта – сила, направленная в ту же сторону, что и направление движения плавательного средства, зависит от угла атаки профиля лопасти. Если угол отличается от рационального для данной лодки, то в случае малого угла мощность двигателя будет использоваться не полностью, в ситуации же с большим, чем нужно углом, мощность мотора будет идти на преодоление крутящего момента.
• Крутящий момент – сила, которая направлена по перпендикуляру к условной линии движения судна.Если говорить упрощённо, то такая конструкция винта обеспечивает движение плавательного средства путём засасывания порции воды передней частью винта, и последующим выбрасыванием с большей скоростью задней.

Гребные винты классифицируют по следующим параметрам:

• шаг – дистанция, проходимая винтом за один полный оборот вокруг собственной оси;
• диаметр винта;
• количество лопастей – чаще всего встречаются с 3, но могут также быть с 2, или с 7 и больше;
• дисковое отношение – отношение площади поверхностей лопастей винта к площади поверхности круга такого же диаметра;
• материал изготовления – сталь, чаще нержавеющая, реже углеродистая, сплав на основе алюминия или титана, пластик;
• диаметр ступицы;
• конструкция ступицы – с выведением выхлопной системы под антикавитационную плиту, или через ступицу.

Проскальзывание

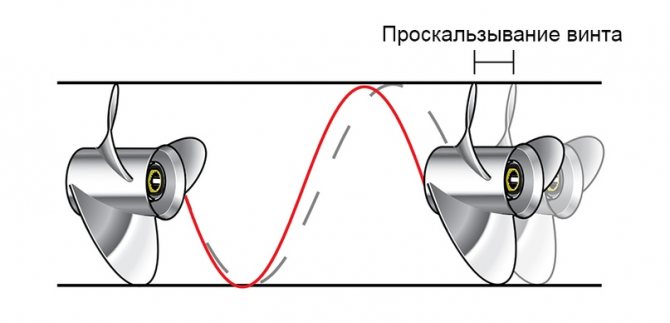

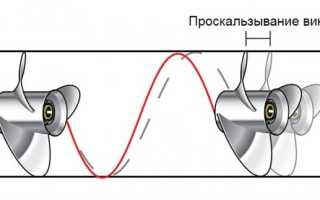

«Проскальзывания» в гребно лодочном винте

Коэффициент проскальзывания гребного винта это процентная разница между реальным и расчетным расстоянием (шагом винта), проходимым винтом за один полный оборот вокруг своей оси. Грубо говоря — это сколько воды убежало с лопастей, пока винт делал один оборот. Иначе говоря — это величина, обратно пропорциональная КПД винта. Больше всего скользит на малых оборотах — больше воды успевает убежать от ступицы винта к краю лопасти. Поэтому для уменьшения проскальзывания увеличивают диаметр винта и/или дисковое отношение. Соответственно чем быстрее крутится винт, тем больше воды он толкает в нужную сторону (назад), а не разбрасывает ее по сторонам. Поэтому же у винта с большим шагом выше КПД. Проскальзывание зависит от множества величин: от самого винта, плотности и вязкости жидкости, формы корпуса, загрузки лодки, передаточного отношения (которое отвечает за обороты винта) и др. переменные. Моторы разной мощности, выдающие одинаковые обороты на винте, покажут одинаковое значение проскальзывания.

Как выбрать винт

На выбор гребного винта для установки на лодочный мотор должен влиять не только его шаг. Важен также диаметр, дисковое отношение, материал изготовления, а также компания-производитель.

Инструкция

• лучшим выбором будет отдать предпочтение известному производителю, такому как, к примеру, Solas или Michigan;
• для небольших лодок вполне подойдут гребные винты из пластика или алюминия;
• нержавеющая сталь подойдёт для относительно более крупных плавательных средств с мощными моторами.

Описание нескольких вариантов

Рекомендуем статью о том, как установить тахометр на лодочный мотор.

Характеристики

Гребной винт со средними характеристиками поставляется вместе с подвесным мотором

Основными характеристиками гребных винтов считаются шаг винта, его диаметр, дисковое отношение и проскальзывание.

Все параметры взаимосвязаны и оптимальное значение каждого из них определяется заводом производителем еще на стадии проектирования. К примеру, моторы мощностью 20-30 л.с. обычно идут в комплекте с винтом 9,9*12, где 9,9 – диаметр, а 12 – шаг винта.

Также такие характеристики как толщина профиля лопастей и площадь их поверхности влияют на обороты, при которых возникает такой нежелательный эффект, как кавитация. Кавитация – это по своей сути закипание пузырьков воздуха вследствие образования участка с очень низким давлением.

Маленькие пузырьки сливаются в большие, и при достижении определённых размеров могут повреждать сам винт.

О наступлении кавитации свидетельствуют следующие явления:

• движение плавательного средства рывками, скачкообразно;
• вибрация корпуса, которая передается от гребного винта;
• появление стороннего шума в работе винта;
• при увеличении количества оборотов в минуту на тахометре не происходит увеличения скорости движения лодки.

Гребные винты Гребные винты Yamaha 70, 75, 80, 85, 90, 100, 115, 130 л.с. для лодочного мотора, ПЛМ

Что такое шаг гребного винта?

Как правильно определить шаг гребного винта Гребные винты Yamaha 70, 75, 80, 85, 90, 100, 115, 130 л.с.?

Гребной винт лодочного мотора Гребные винты Yamaha 70, 75, 80, 85, 90, 100, 115, 130 л.с. — это его «коробка передач», которая изменяет тягово-скоростные характеристики мотора. При изменении загрузки лодки и других условий эксплуатации необходимо каждый раз включать оптимально подобранную передачу, чтобы двигателю было легко работать. Для увеличения тяги уменьшаем шаг и одновременно теряем скорость. Для увеличения скорости повышаем шаг и одновременно теряем тягу. Если на автомобиле это делается движением одной руки или на «автомате», то в лодочном моторе для изменившихся условий необходимо установить наиболее оптимальный винт, который на максимальном газу должен выдавать паспортные обороты (прописаны производителем в руководстве к мотору). Только в этом случае с него снимаются все заявленные производителем лошадиные силы и выдается полная мощность.

Любой перекрут и недокрут по оборотам на максимальном газу ведёт к потере КПД лодочного мотора Гребные винты Yamaha 70, 75, 80, 85, 90, 100, 115, 130 л.с. и снижению ресурса двигателя.

Изменяя шаг винта на 1 дюйм изменяем обороты на 200-300. Увеличил шаг — установил более тяжелый винт — сбросил обороты. Уменьшил шаг — установил более легкий винт — повысил обороты. Всегда стремитесь к паспортным оборотам, следите за показаниями тахометра, который укажет верный путь.

Устанавливайте правильный винт! Повышайте ресурс своего мотора и используйте его КПД на максимум!

Закрыть

Скоростные винты

Для увеличения скорости лодки можно:

• Заменить пластиковый или алюминиевый винт на изготовленный из нержавеющей стали с хорошей полировкой. Правда стоит помнить о том, что при попадании на топляк лодки со стальными винтами рискуют получить повреждение редуктора, а в случае с пластиком повреждается только винт.
• Для достижения плавательным средством максимальной скорости можно порекомендовать поискать специальный скоростной винт с максимально высоким коэффициентом полезного действия на высоких скоростях. При установке таких винтов может наблюдаться увеличение количества оборотов, что нужно скорректировать или шагом винта, или заменить 3 лопастной на 4 лопастной винт.
• Если установлен стандартный винт, то может иметь смысл установить винт с большим шагом и меньшим диаметром – это обеспечит двигателю возможность выйти на более высокие обороты, что положительно скажется на скорости. В таком случае следует особенно внимательно следить за показателями тахометра на «полном газу», чтобы количество оборотов в минуту не превышало максимально допустимых для конкретной модели значений.

Гребные винты для лодочных моторов

Теперь следует назвать для наиболее распространенных моторов винты, которые в наибольшей степени подходят тому или иному мотору, разговор пойдет сугубо про категорию А, а также про плавание на таких двигателях, которым не нужно иметь разрешение (2-8 лошадиных сил).

Ямаха 5

Для данного двигателя наилучшим вариантом будет винт одноименной компании, а если быть точней, то гребной винт Ямаха, рассчитанный на 2-3 лошадиных силы с тремя лопастями и шагом винта равным 5. Такой винт обеспечит достаточно плавный ход, но при это умеренный в скоростном движении (естественно, в рамках 2-3 л.с.)

Ямаха 15

Сугубо в рамках модели, равной по лошадиным силам категории «А», можно посоветовать наиболее выгодный, с точки зрения экономии и качества, вариант, а именно гребные винты с шагом равным 8-10, наилучшим вариантом будет 3 лопасти.

Ямаха 2

Так как модель данной вариации скоростного диапазона находится в численности первого примера (Ямаха 5, 2-8 лошадиных сил), то для такого выбора можно приобрести аналогичный гребной винт от абсолютно любой компании.
