Технология каркасного строительства

Каркасное строительство — популярная технология в домостроении, сочетающая прочность, экономичность и скорость возведения. В статье рассмотрим историю каркасных домов и развитие фахверковой технологии в разных странах. Особое внимание уделим современным аналогам, таким как канадская и финская технологии, которые признаны за свою эффективность и энергоэффективность. Материал будет полезен тем, кто планирует строительство дома и интересуется современными тенденциями в архитектуре и строительстве.

Истоки каркасного строительства

Технология имеет свои корни в далеком средневековье. Одним из самых древних сохранившихся зданий является сооружение в Кведлинбурге (Германия), построенное в 1347 году. Однако некоторые исследователи утверждают, что каркасные конструкции начали возводить значительно раньше, уже в X веке.

Основой всех каркасных зданий стал фахверк – традиционные немецкие постройки. Эта конструкция получила широкое распространение по всей северной Европе. В России каркасные дома не были популярны, так как в то время лесные ресурсы казались безграничными. Предпочтение отдавалось традиционным срубам, поскольку каркасные дома не подходили для суровых условий русского климата.

Эксперты в области строительства отмечают, что каркасная технология становится все более популярной благодаря своей эффективности и экономичности. Она позволяет значительно сократить время возведения зданий, что особенно актуально в условиях современного рынка. Специалисты подчеркивают, что каркасные конструкции обеспечивают высокую степень свободы в планировке и дизайне, что позволяет реализовать самые смелые архитектурные идеи. Кроме того, использование легких материалов снижает нагрузку на фундамент и уменьшает затраты на транспортировку. Однако, эксперты также предупреждают о необходимости соблюдения технологий монтажа и использования качественных материалов, чтобы избежать проблем с долговечностью и теплоизоляцией. В целом, каркасное строительство представляет собой перспективное направление, способное удовлетворить потребности как частных застройщиков, так и крупных девелоперов.

https://youtube.com/watch?v=Qn8pZoeSkwc

Развитие фахверковой технологии

Характерной чертой фахверковой конструкции является видимый каркас. Традиционно белые стены разделены вертикальными, горизонтальными и диагональными элементами. Технологической особенностью стало четкое разграничений функций каркаса и стен. Жесткий каркас выполняет несущую функцию, а заполнение проемов – стены имеют сугубо оградительное значение.

Первые фахверки строились без фундамента. Конструкция выполнялась из бревен различной толщины. Сначала устанавливались вертикальные бревна, которые нижним концом углублялись в грунт. Затем производилась горизонтальная обвязка более тонкими бревнами. В полученных проемах для жесткости конструкции устанавливались укосы – диагональные элементы. Все соединения производились посредством вырезанных пазов без применения гвоздей или скоб. Заполнение выполняли глиной, смешанной с рубленной соломой или камышом. Для этого в элементах каркаса делались вырезы, куда вставлялись жерди, выполняющие роль арматуры. Облицовку стен производили известковым раствором с добавлением шерсти. Пол в таких домах обычно заливали глиной, а крыша имела стропильную конструкцию и покрывалась соломой. Строительство совершенствовалось вплоть до XIX ст. и многое изменилось, но принцип остался тот же.

Последние фахверковые дома прошлой эпохи возводились на каменном фундаменте и имели 2-3 этажа. Вместо бревен стали использовать отесанный брус прямоугольного сечения. Полы теперь покрывали доской, а крышу ‒ глиняной черепицей.

У 2‒3-хэтажных строений появилась еще одна особенность. Каждый последующий этаж выступал над предыдущим на 30-50 см с фронтальной и тыльной стороны. Такое инженерное решение позволяло отводить осадки от стен с окнами на нижних этажах и одновременно расширяло площадь верхнего помещения.

С развитием строительной индустрии, а особенно с изобретением цемента, фахверковые конструкции канули в историю, чтобы возродиться в новом облике почти через 2 столетия.

Интересные факты

Вот несколько интересных фактов о технологии каркасного строительства:

1. Легкость и скорость возведения: Каркасное строительство позволяет значительно сократить время на возведение зданий. Благодаря использованию легких материалов, таких как дерево или сталь, каркасные дома можно построить в несколько раз быстрее, чем традиционные кирпичные или бетонные здания.

2. Гибкость в дизайне: Каркасные конструкции обеспечивают большую свободу в планировке и дизайне помещений. Поскольку каркас не является несущей стеной, можно легко изменять внутреннюю планировку, добавлять или убирать перегородки без значительных затрат и усилий.

3. Энергоэффективность: Современные каркасные дома часто строятся с использованием теплоизоляционных материалов, что делает их более энергоэффективными. Это позволяет значительно снизить затраты на отопление и кондиционирование, а также уменьшить углеродный след здания.

https://youtube.com/watch?v=c_3twPFGtzw

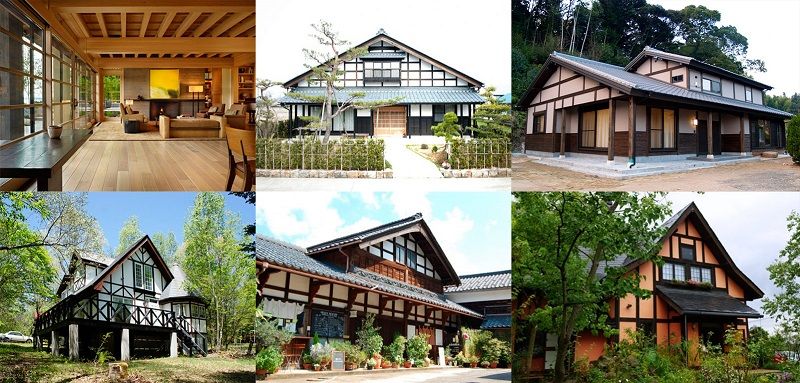

Современные фахверки

Каркасные дома, построенные по немецкой технологии, сегодня завоевали популярность во многих странах мира. Благодаря использованию современных теплоизоляционных материалов, фахверковые дома успешно адаптированы даже для сурового сибирского климата. Современный дизайн этих строений сохраняет характерную особенность – видимый каркас. В настоящее время можно встретить множество проектов, включая фахверки без укосов, где в качестве стенового заполнения используются современные материалы. Особенно выделяются фахверковые коттеджи с панорамным остеклением, балконами и мансардными окнами. Эти дома быстро стали символом элитного жилья и, несмотря на изначальную концепцию, ориентированную на экономию, имеют достаточно высокую стоимость.

Каркас

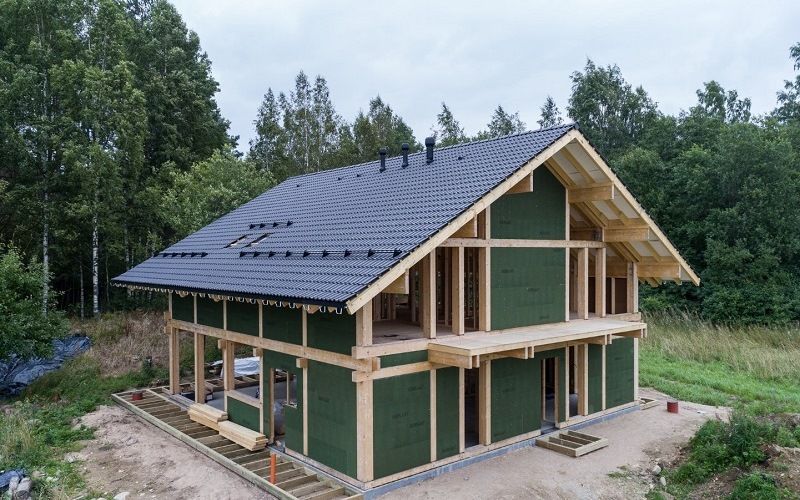

Принцип конструкции и пазовых соединений не изменился, но сейчас его изготавливают не из сплошного деревянного массива, а из клееного бруса. Материал отличается повышенной прочностью и устойчивостью к перепадам влажности. Строительство теперь разделяется на 2 этапа – индустриальное изготовление всех элементов в заводских условиях и сборки на месте. На строительную площадку доставляются уже готовые брусья со всеми технологическими вырезами, пазами и выступами, а также прошедшие обработку антисептиками и антипиреном.

Для надежности в местах соединений каркасных элементов применяют стяжку шпильками, скобами и другими крепежными деталями. Благодаря этому количество укосов можно уменьшить или выполнять их в качестве декоративных элементов.

Стены

Современные стены в строительстве выполняют исключительно оградительную функцию, а использование глины стало делом прошлого. На смену ей пришли новые строительные материалы. Одним из самых простых решений для заполнения каркасных проемов стали газосиликатные блоки. При этом важно учитывать характеристики вяжущих растворов, чтобы избежать несовместимости древесины и камня.

Чаще всего стены обшиваются плитными материалами, а внутреннее пространство заполняется минеральным утеплителем, таким как базальтовая вата. Для лицевых и внутренних панелей используются ЦСП, влагостойкий ОСБ или фасадный гипсокартон.

Недавним достижением в этой области стало использование руфалита. Этот отечественный материал предназначен для заполнения опалубочных конструкций. Он состоит из пористого гипса повышенной прочности с добавлением кремниевых модификаторов. Для улучшения прочности и теплоизоляционных свойств в раствор вводятся ржаная солома, войлок и органические минеральные добавки. Этот метод получил название «русский фахверк» и реализуется на основе несъемной опалубки. В качестве опалубки могут использоваться плиты ОСБ, ЦСП или гипсокартон СМЛ.

Фахверковые дома в России

К сожалению, в РФ регламентирующей документации на такие строения нет, поэтому понятие «чистый фахверк» трактуется каждой строительной компанией по-своему. Дело доходит до продажи модульных конструкций от зарубежных производителей, которые не имеют ничего общего с традиционной немецкой методикой, а иногда даже с каркасным строительством, кроме внешнего декора.

Все же настоящие фахверки строятся, а технологии совершенствуются. Нередко некоторые конструктивные вопросы приходится решать в процессе возведения, вносить коррекции и дополнения. В такие дома интегрируют монолитные перекрытия, стальные несущие элементы и другие несвойственные традиционному способу материалы. Другими словами, немецкие каркасные дома на территории России можно считать экспериментальными, но их высокая эстетика, наполненная особым шармом, в наши дни вызывает повышенный интерес.

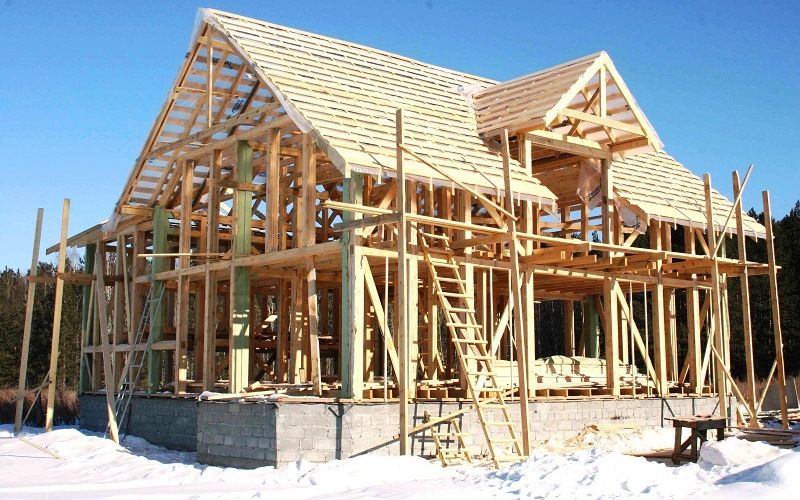

Канадская технология

Каркасные дома, построенные по канадской технологии, являются одним из самых бюджетных вариантов, которые уже давно получили признание в США, а затем и в России. В отличие от немецких строений, канадские дома можно считать «молодыми» — их история насчитывает чуть более двухсот лет.

В России такие здания начали возводить относительно недавно, а канадская технология регулируется официальным документом — СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Этот документ был разработан и утвержден Госстроем России в 2002 году и полностью соответствует канадским национальным стандартам в области жилищного строительства. Он доступен в интернете для всех желающих. На сегодняшний день это единственная каркасная технология, обладающая четкими регламентами, что позволяет заказчику, ознакомившись с документацией, предъявлять обоснованные требования к подрядной строительной компании.

Ключевая особенность канадского метода заключается в том, что несущая конструкция стен формируется за счет обшивки. В результате сам каркас не обладает достаточной жесткостью и только в сочетании с обшивкой достигает необходимой прочности.

Строительство каркаса

Весь каркас выполняется по месту стройки из доски 150х50. При этом каркас каждой стены изготавливают в лежачем положении, а затем поднимают и до обшивки временно укрепляют упорами. Он представляет собой решетку из вертикальных и горизонтальных элементов с укосами только по углам. Отличительная особенность ‒ сдвоенная верхняя обвязка стен, а также оконных и дверных проемов. Вертикальные стойки устанавливаются с мелким шагом 40-60 см.

Обшивка

Обшивку начинают с верхней части, сначала выполняя работы с внутренней стороны, а затем переходя к наружной. Перед тем как приступить к наружной обшивке, стеновое пространство заполняется теплоизоляционным материалом, таким как минеральные плиты, после чего его закрывают ветрозащитной пленкой.

Допуски

Канадская методика допускается для возведения домов с деревянным каркасом до 3 этажей включительно. Такие сооружения можно строить без подвала или с отапливаемым подвалом. Предусматривается возможность пристройки вплотную следующего дома с соблюдением деформационного шва и заполнением его теплоизоляцией с целью минимизации теплопотерь и повышения энергетической эффективности.

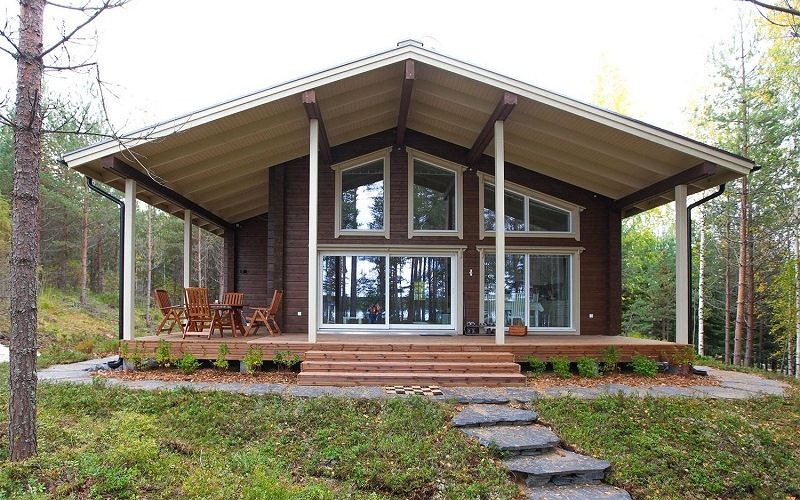

Финская технология

Строительство на основе деревянного каркаса по финской технологии часто именуется «скандинавским» методом. Эта методика в целом схожа с канадской, и прочность каркаса достигается благодаря обшивке плитными материалами. В России данный способ возведения зданий не имеет четкой документальной регламентации. Это приводит к частым спорам, разрешить которые бывает крайне сложно. Одна строительная компания применяет один подход, в то время как другая использует совершенно иной. Тем не менее, можно выделить ключевые характеристики конструкции, которые делают финские дома популярными среди застройщиков.

Отличительные особенности

Каркас по финской методике выполняется без укосов с применением доски 250х50 и с шагом установки вертикальных стоек 60 см. Конструкция имеет одинарную обвязку, при этом в верхней её части врезается ригель, который заменяет оконные и дверные балки.

У таких строений есть ряд преимуществ, главными из которых являются уменьшение расхода материалов и утолщенные стены, за счет чего дом лучше адаптируется к холодному климату. Недостаток заключается в отсутствии каких-либо регламентов в строительстве, поэтому часто могут допускаться ошибки.

Важно! При выборе строительства дома по скандинавской или финской технологии лучше обратиться к сторонним экспертам для анализа разработанного проекта.

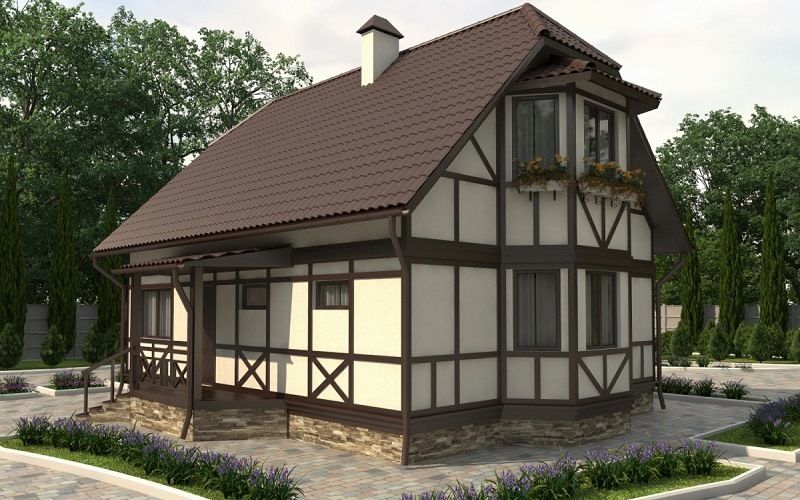

Модульные финские дома

Такие конструкции также создаются на основе деревянного каркаса, однако их производство осуществляется на заводе. На строительный объект поступают готовые модули – стены с установленными окнами и дверями, а также с внешней, а иногда и внутренней отделкой. Сборка на месте проходит всего за несколько дней. Этот метод широко используется за границей и составляет значительную часть всего строительства по финской технологии. В России также имеются подобные решения, но в основном они представлены зарубежными производителями.

Обратите внимание! Среди российских аналогов популярностью пользуются дома из СИП-панелей, однако они не относятся к финской технологии и по многим критериям не считаются каркасными.

Комбинированная технология

Такая методика каркасного строительства включает элементы канадской и финской технологий. Например, стены выполняются по финскому типу с применением ригеля по всей длине, а обвязка ‒ по канадской технологии с применением укосов или же ригель врезается только над проемами в одинарные стойки.

https://youtube.com/watch?v=3_VSpESfm4w

Такой способ отнюдь не самодеятельность строителей. На западе даже существует пособие «Advanced wall framing», которое носит рекомендательный характер и направленно на экономию материалов и сроков монтажа. Документ также открыт для просмотров в интернете, однако издательство представлено только на английском языке. Единственная оговорка для комбинированного способа строительства – технологию нельзя применять в местах с повышенной сейсмической активностью.

Преимущества и недостатки каркасного строительства

Каркасное строительство, как одна из наиболее популярных технологий возведения зданий, имеет свои уникальные преимущества и недостатки, которые стоит учитывать при выборе данного метода. Рассмотрим их более подробно.

Преимущества каркасного строительства

• Скорость возведения: Одним из главных достоинств каркасного строительства является высокая скорость возведения зданий. Благодаря использованию предварительно изготовленных элементов, таких как каркасные панели, процесс строительства может быть значительно ускорен, что позволяет сократить сроки сдачи объекта.
• Экономия материалов: Каркасная технология позволяет использовать меньше строительных материалов по сравнению с традиционными методами. Это связано с тем, что каркас обеспечивает необходимую жесткость и прочность конструкции, что позволяет уменьшить количество используемого бетона и кирпича.
• Гибкость проектирования: Каркасное строительство предоставляет архитекторам и дизайнерам большую свободу в проектировании. Возможность легко изменять планировку и размеры помещений позволяет адаптировать проект под конкретные потребности заказчика.
• Энергоэффективность: Современные каркасные здания часто проектируются с учетом энергоэффективности. Использование теплоизоляционных материалов и технологий позволяет значительно снизить затраты на отопление и кондиционирование.
• Устойчивость к внешним воздействиям: Каркасные конструкции, особенно выполненные из современных материалов, обладают высокой устойчивостью к землетрясениям, ураганам и другим природным катаклизмам, что делает их более безопасными для проживания.

Недостатки каркасного строительства

• Звукоизоляция: Одним из основных недостатков каркасного строительства является недостаточная звукоизоляция. Стены, выполненные из легких материалов, могут не обеспечивать должного уровня защиты от внешних шумов, что может стать проблемой в многоквартирных домах или зданиях, расположенных в шумных районах.
• Пожарная безопасность: Каркасные здания, особенно те, которые построены с использованием деревянных каркасов, могут быть более подвержены риску возгорания. Хотя современные технологии предлагают различные способы повышения пожарной безопасности, этот аспект все равно требует особого внимания.
• Устойчивость к влаге: Влажность может негативно сказаться на каркасных конструкциях, особенно если используются некачественные материалы. Деревянные элементы могут гнить или подвергаться воздействию плесени, если не обеспечена должная защита.
• Ограниченная долговечность: Некоторые каркасные здания могут иметь меньший срок службы по сравнению с традиционными кирпичными или бетонными конструкциями. Это связано с тем, что каркасные здания требуют регулярного обслуживания и ремонта для поддержания их эксплуатационных характеристик.
• Необходимость в качественном проектировании: Для успешного каркасного строительства требуется высококвалифицированный проектировщик и строители. Неправильные расчеты или некачественное выполнение работ могут привести к серьезным проблемам в будущем.

Таким образом, каркасное строительство имеет как свои преимущества, так и недостатки. При выборе данной технологии важно учитывать все аспекты, чтобы принять обоснованное решение, соответствующее вашим потребностям и условиям. Правильный подход к проектированию и строительству поможет минимизировать недостатки и максимально использовать преимущества данной технологии.

Вопрос-ответ

Что самое дорогое в строительстве каркасного дома?

Цена кровли каркасного дома. Кровля в одноэтажном доме – самое дорогое место.

Что такое каркасная технология строительства?

Что такое каркасная технология строительства? Каркасный дом — это строение, в основе которого есть несущий каркас. Пространство каркаса заполняется современными материалами, которые обладают пароизоляционными, ветрозащитными свойствами, а также выполняют функцию теплозащиты.

Советы

СОВЕТ №1

Перед началом строительства тщательно изучите проект и выберите качественные материалы. Каркасное строительство требует надежных и прочных компонентов, чтобы обеспечить долговечность и безопасность вашего дома.

СОВЕТ №2

Обратите внимание на теплоизоляцию. Правильная изоляция каркасного дома поможет сохранить тепло зимой и прохладу летом, что значительно снизит затраты на отопление и кондиционирование.

СОВЕТ №3

Не забывайте о вентиляции. Хорошая система вентиляции необходима для поддержания здорового микроклимата внутри дома и предотвращения образования плесени и конденсата.

СОВЕТ №4

Планируйте размещение окон и дверей заранее. Это не только улучшит естественное освещение в помещениях, но и поможет оптимизировать использование пространства и повысить энергоэффективность дома.
