Обустройство лестницы на чердак своими руками: особенности складных и стационарных лестниц, устройство лестничного марша и крепление ступеней

Чердачные лестницы бывают нескольких типов – это приставные, раскладные и стационарные. Первые 2 варианта для самостоятельной сборки не подходят — приставные неудобные, а раскладную конструкцию сделать самому сложно.

Поэтому мы подробно остановимся на том, как собирается простая и недорогая стационарная лестница на чердак своими руками.

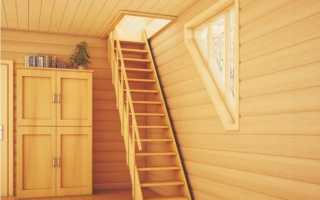

При наличии инструмента лестница из дерева своими руками собирается максимум за пару дней

Особенности чердачных лестниц

Чердачные лестницы могут быть следующего типа:

• трансформеры (раскладные);
• стационарные.

И те и другие удобные, простые в установке, а главное, занимают минимум места. Самый лучший вариант, когда такой механизм невидно или она скрыт в интерьере. Ведь в дальний угол убирают вещи, которые не пригодятся длительное время.

Чертёж складной чердачной лестницы на тетивах

Раскладные конструкции

Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

Чертёж раздвижной чердачной лестницы

Трансформеры приводятся в движение специальным стержнем. Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

• дрель (перфоратор);
• шуруповёрт;
• карандаш;
• отвёртка;
• болты;
• молоток;
• набор пил, ножовок;
• стамеска;
• плоскогубцы;
• рулетка.

  Складная лестница состоит из 3, либо из 4 секций, которые накладываются одна на другую

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Для монтажа люка и лестницы лучше всего использовать герметик на силиконовой или резиновой основе.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции. Нужно уделить ей особое внимание.

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней. Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа.

Первое, что должно быть изготовлено – это рама люка, в который и будет монтироваться сама лестница.

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной, вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц, самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу “гусиный шаг”

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

• Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
• Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
• Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
2. Проступи изнутри фиксируются на доске металлическими уголками.
3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

• Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
• Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

• После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

• Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

Это интересно: Складные лестницы на чердак: обзор всех конструкций с люком и 8 лучших видов

Глухой паз выбирается широкой стамеской

• Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

• Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом

• Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем

• При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея

• Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

• От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
• Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
• Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.

Как сделать откидную чердачную лестницу?

Схема откидной лестницы

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

• Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
• Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
• На каждую ступеньку две карточные петли.
• Саморезы.
• Анкера.
• Крючок для крепления конструкции на стене.

Для успешной сборки лестницы до потолка верхний край стационарной тетивы не должен доходить на 550 мм.

Схема в собранном виде

Итак, вся работа выполняется в такой последовательности:

• Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
• Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
• Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
• Затем проводите перпендикуляр от конца первого отрезка.
• От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
• Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.
